1. Проверка герметичности игольчатого клапана без снятия с автомобиля с помощью прибора проверки топливного насоса
При проверке герметичности игольчатого клапана без снятия карбюратора с автомобиля и его разборки используется прибор для проверки топливных насосов, представляющий собой манометр со шлангами и набором штуцеров для его подключения в топливоподающую систему двигателя.
Для проверки:
подключите прибор к штуцерам топливного насоса;
запустите двигатель на 10-15 сек;
остановите двигатель;
не закрывая кран, находящийся в канале поплавковой камеры, измерьте через 30 сек падение давления на манометре прибора.
Падение давления более чем на 0.01 МПа указывает на негерметичность игольчатого клапана
2. Проверка герметичности игольчатого клапана карбюратора, снятого с автомобиля
Проверка герметичности игольчатого клапана карбюратора, снятого с автомобиля может проводится как с помощью специального прибора, так и без него.
2
.1.

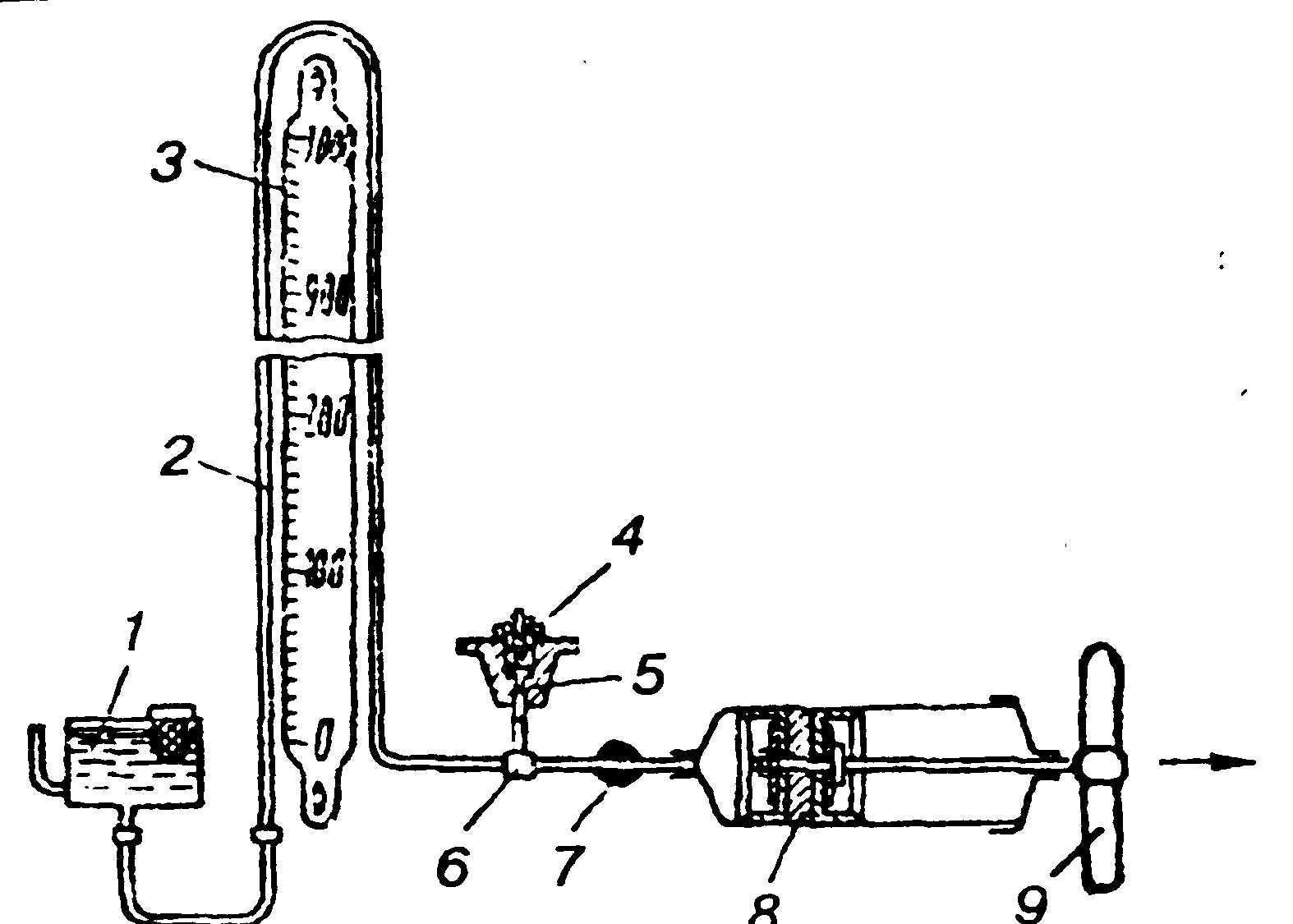

Устройство прибора для проверки
герметичности
игольчатого клапана
Игольчатый клапан проверяется с помощью прибора, состоящего из:
насоса 8 с рукояткой 9;
бочки 1;
контрольной трубки 2 со шкалой 3;
тройник 6;
запорного клапана 7.
2.2. Технология проверки герметичности игольчатого клапана
Последовательность проверки:
установите проверяемый клапан 4 с корпусом 5 на тройник 6;
перемещая за рукоятку 9 поршень насоса 8, создайте разрежение и поднимите уровень воды в контрольной трубке 2 до отметки 1000 мм;
закройте кран 7.
Клапан считается герметичным, если в течение 30 с уровень воды снизился не более чем на 10мм.
3. Проверка герметичности игольчатого клапана без использования приборов
При этой проверке используется резиновая груша. Последовательность проверки:
поверните крышку поплавка вверх;
плотно присоедините к топливоподающему штуцеру резиновую грушу;
подайте разрежение, сжав грушу.
Если в течение 30 с форма сжатой груши заметно не изменится, клапан герметичен.
ПРОВЕРКА ДОСТИЖЕНИЯ ЦЕЛЕЙ
1. Выполните проверку герметичности игольчатого клапана карбюратора на двигателе с помощью прибора проверки топливных насосов.
КРИТЕРИИ ВЫПОЛНЕНИЯ правильно неправильно
|
||||
1) Соблюдение правил техники безопасности |
|
|
|
|
|
|
|
|
|
2) Подключение прибора к топливной системе |
|
|
|
|
|
|
|
|
|
3) Соблюдение последовательности операций проверки |
|
|
|
|
|
|
|
|
|
4) Оценка герметичности клапана по величине падения давления |
|
|
|
|
2. Выполните проверку герметичности игольчатого клапана карбюратора, снятого с автомобиля с помощью специального прибора.
КРИТЕРИИ ВЫПОЛНЕНИЯ правильно неправильно
|
||||
1) Соблюдение правил техники безопасности |
|
|
|
|
|
|
|
|
|
2) Соблюдение последовательности операций проверки |
|
|
|
|
|
|
|
|
|
3) Оценка герметичности клапана по величине падения давления |
|
|
|
|
3. ПРОВЕРЬТЕ ГЕРМЕТИЧНОСТЬ ИГОЛЬЧАТОГО КЛАПАНА С ПОМОЩЬЮ РЕЗИНОВОЙ ГРУШИ.
КРИТЕРИИ ВЫПОЛНЕНИЯ правильно неправильно
|
||||
1) Соблюдение правил техники безопасности |
|
|
|
|
|
|
|
|
|
2) Соблюдение последовательности операций проверки |
|
|
|
|
|
|
|
|
|
3) Оценка герметичности клапана |
|
|
|
|
