Допустимые скорости воздушного потока в системах вентиляции

№ п/п	Название вида вентиляционного канала или устройства (шахты, выпуска, решетки и т.д.)	Скорость потока, W, м/с
		В естественных системах	В механических системах
I.	В системах вентиляции квартир
1.	Вытяжное устройства у потолка помещения	0,5 ÷ 1,0	0,5 ÷ 1,0
2.	Вертикальные индивидуальные каналы	1,0 ÷ 1,5	2,0 ÷ 3,0
3.	Вертикальные каналы шахт блоков или панелей (сборные)	2,0 ÷ 3,5	2,0 ÷ 5,0
4.	Горизонтальные сборные каналы (на чердаке)	1,0 ÷ 1,5	2,0 ÷ 5,0
5.	Вытяжные шахты (на чердаке)	1,0 ÷ 1,5	3,0 ÷ 6,0
6.	Вытяжные шахты (в теплом техническом этаже)	0,8 ÷ 1,0	3,0 ÷ 6,0
II.	В системах аварийной вентиляции
1.	Устройства для забора наружного воздуха	—	10,0 ÷ 20,0
2.	Устройство для удаления дыма (противопожарный клапан)	—	15,0 ÷ 20,0
3.	Вертикальный канал и шахта	—	4,0 ÷ 8,0
4.	Вытяжная шахта аварийной вытяжки	—	4,0 ÷ 6,0

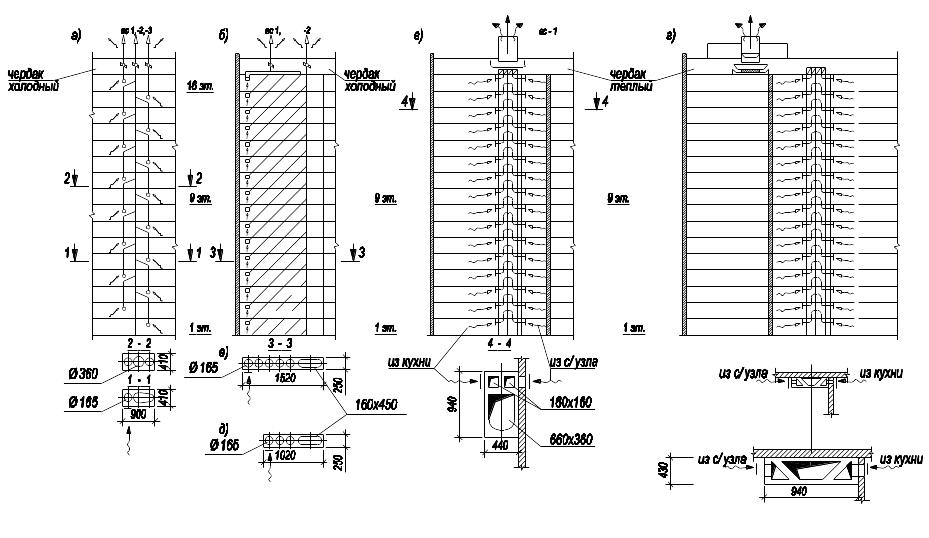

Рис.1. Варианты решения вытяжной естественной вентиляции помещений жилого дома высотой 9-16 этажей (а – вертикальные каналы-спутники в бетонных блоках; б – наклонные каналы-спутники в бетонных перегородках-панелях; в и г – вертикальные каналы-спутники в бетонном блоке, служащем сразу для помещений кухни и санузла одной квартиры; е – вентблок-перегородка для вентиляционных помещений здания высотой более 12 этажей; д – вентблок-перегородка для вентиляционных помещений здания высотой от 9 до 12 этажей)

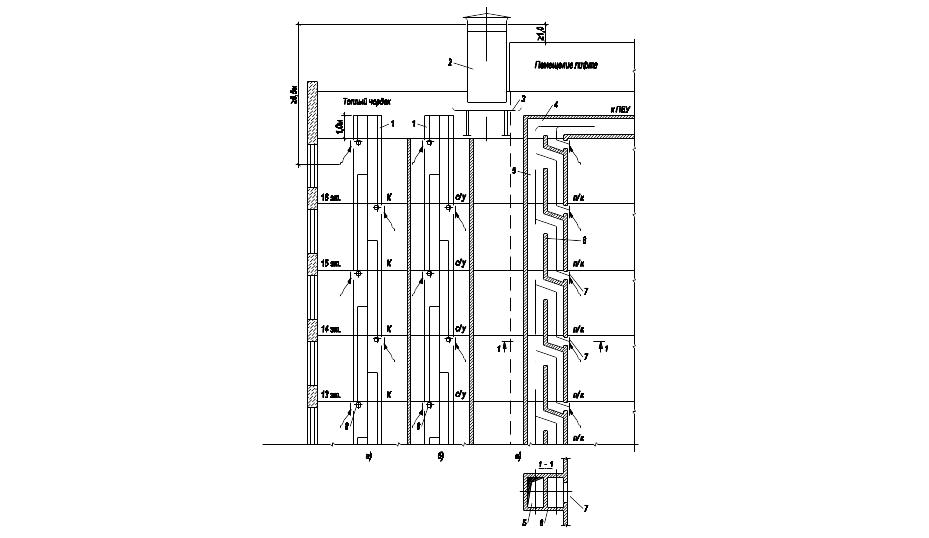

Рис.2 Вентиляция жилого здания с теплым чердаком (а – каналы-спутники кухонь; б – каналы-спутники санузлов; в – противодымная вентиляция лестничной клетки (разрез и план); 1 – оголовники блоков каналов-спутников; 2 – вытяжная шахта естественной системы теплого чердака; 3 – поддон шахты для сбора конденсата; 4 – сборный канал механической противодымной системы; 5 – противодымная шахта; 6 – рассечка; 7 – автоматический клапан и датчик; 8 – жалюзийная решетка; к – кухни; с/у – санузлы; л/к – лестничные клетки; ПВУ – противодымная вытяжная механическая установка)

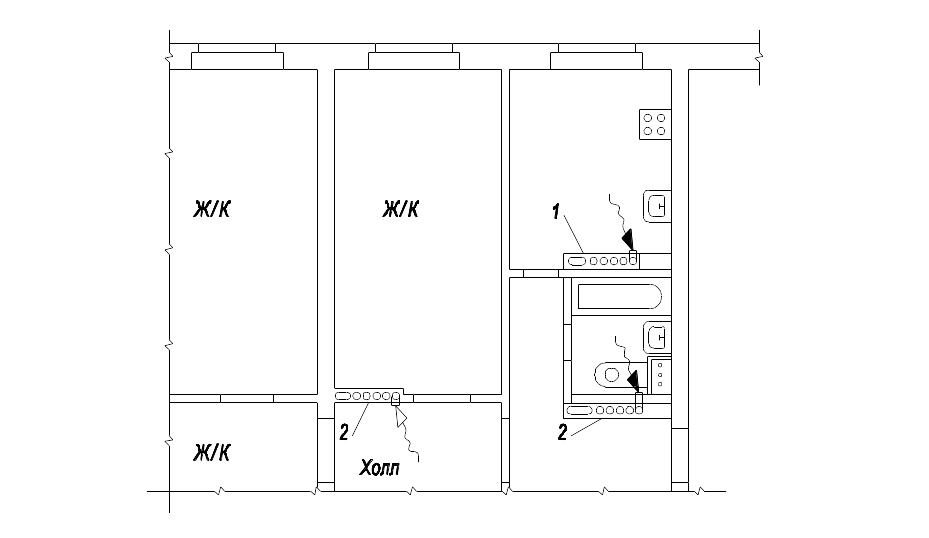

Рис.3. Пример решения системы вентиляции квартиры большой площади шестнадцатиэтажного жилого дома с применением вентиляционных панелей-перегородок с наклонными каналами (1 – вентиляционная панель-перегородка для кухни; 2 – вентиляционная панель-перегородка для санузла; 3 – дополнительная вентиляционная панель-перегородка с удалением воздуха из холла прихожей из-за недостаточности сечения вентиляционного канала кухни)

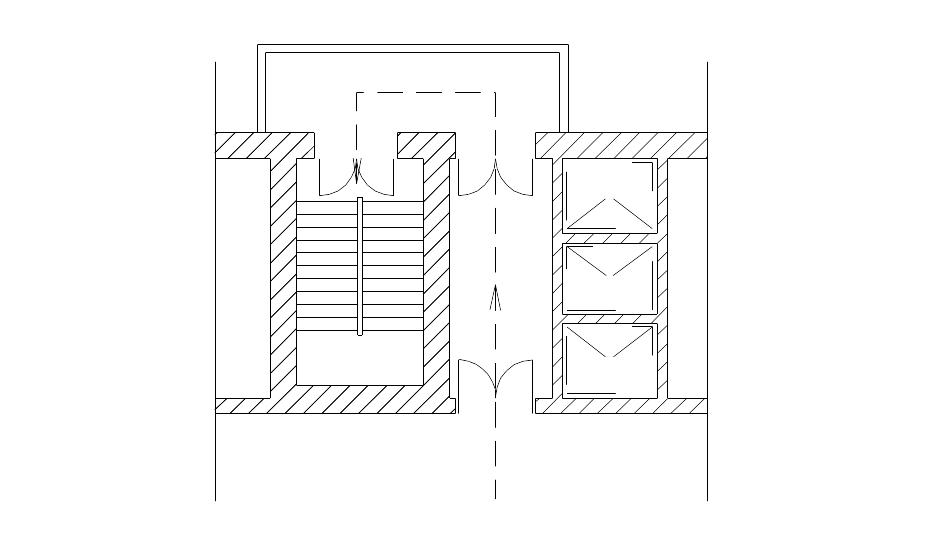

Рис.4 Вариант решения незадымляемой лестничной клетки через балкон (подобные варианты – через лоджию, через галерею в зданиях галерейного типа, лестничная клетка, расположенная вне здания)
