Схемы подключения измерительных трансформаторов тока

В трехфазных сетях с изолированной нейтралью (сети с напряжением 6-10-35 кВ) устанавливаются трансформаторы тока чаще только на двух фазах (обычно фазы A и C). Это связано с отсутствием нулевого провода в сетях 6-35 кВ и информация о токе в фазе с отсутствующим трансформатором тока может быть легко получена измерением тока в двух фазах. В сетях с глухозаземлённой нейтралью (сети до 1000В) или эффективно заземлённой нейтралью (сети напряжением 110 кВ и выше) трансформаторы тока в обязательном порядке устанавливаются во всех трёх фазах.

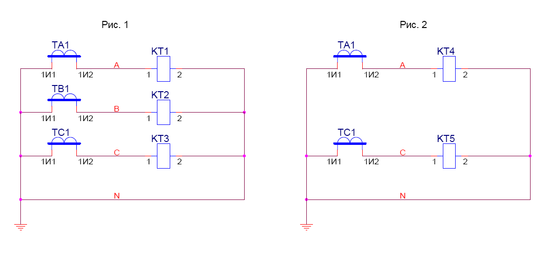

В случае установки в три фазы вторичные обмотки трансформаторов тока соединяются по схеме «Звезда» (рис.1), в случае двух фаз — «Неполная звезда» (рис.2). Для дифференциальных защит силовых трансформаторов с электромеханическими реле трансформаторы подключают по схеме «Треугольник» (для защиты обмотки трансформатора, соединённой в звезду при соединении защищаемого трансформатора "треугольник - звезда", что необходимо для компенсации сдвига фаз вторичных токов с целью уменьшения тока небаланса). Для экономии измерительных органов в цепях защиты иногда применяется схема "На разность фаз токов" (не должна применяться для защиты от коротких замыканий за силовыми трансформаторами с соединением треугольник - звезда.

Замечания

• В отличии от трансформатора напряжения, у трансформатора тока режим холостого хода является аварийным. Результирующий магнитный поток в магнитопроводе трансформатора тока равен разности магнитных потоков, создаваемых первичной и вторичной обмотками. В нормальных условиях работы трансформатора он невелик. Однако при размыкании цепи вторичной обмотки в сердечнике будет существовать только магнитный поток первичной обмотки, который значительно превышает разностный магнитный поток. Потери в сердечнике резко возрастут, трансформатор перегреется и выйдет из строя ("пожар железа"). Кроме того, на концах оборванной вторичной цепи появится большая ЭДС, опасная для работы оператора. Поэтому трансформатор тока нельзя включать в линию без подсоединённого к нему измерительного прибора. В случае необходимости отключения измерительного прибора от вторичной обмотки трансформатора тока, ее обязательно нужно закоротить.

• Согласно ПУЭ вторичная обмотка трансформатора тока (для защиты от поражения электрического тока при пробое изоляции, либо при индуктировании высокого напряжения из - за обрыва вторичной цепи) обязательно должна заземляться.

Конструкции трансформаторов тока

По конструкции различают трансформаторы тока катушечные, одновитковые (типа ТПОЛ), многовитковые с литой изоляцией (типа ТПЛ и ТЛМ).

Для больших токов применяют трансформаторы типа ТШЛ и ТПШЛ, у которых роль первичной обмотки выполняет шина. Электродинамическая стойкость таких трансформаторов тока определяется стойкостью шины.

Наибольшее распространение среди измерительных трансформаторов получили:

Опорные трансформаторы тока серии ТОП-XX,ТОЛ-XX, ТОЛК-XX

Шинные трансформаторы тока серии тшп-XX, тшл-XX, тншл-XX, тшлг-XX, тлш-XX

Проходные трансформаторы тока ТПОЛ-XX, ТПЛ-XX

Опорно-проходные трансформаторы тока ТЛ-XX, ТПЛК-XX
