3.4. Определение размеров фундамента под колонну.
По конструктивным требованиям принимаем d = 0,15+0,75+0,6 = 1,5 м
,
Принимаем фундамент стаканного типа 1Ф12.8: m = 1900 кг и под него квадратную монолитную плиту:
b
= 1800 мм, hпл
= 300 мм,
= 1,8х1,8х0,3х25= 24,3 кН.
Вес фундамента:
Q=qпл+qст=19+24,3=43,3 кН
где qпл – вес плиты;
qст – вес стакана.
Фактическое напряжение под подошвой фундамента:
где a, b – размеры плиты.
Расчетное сопротивление грунта:
191,3
кПа <
476,9
кПа.
3.5. Расчет осадок фундамента.
Определение напряжения грунта от действия собственного веса грунта:
- на поверхности земли
zq0=0 кПа
0,2zq0=0,20=0 кПа
- на уровне контакта 1-го и 2-го слоев
zq1=1h1=18,50,5=9,25 кПа
0,2zq1=0,29,25=1,85 кПа
- на уровне подошвы фундамента
szqп=g1×hп=9,25+18,8×0,1=11,13 кПа
0,2×szqп=0,2×11,13=2,23 кПа
- на уровне контакта 2-го и 3-го слоев
szq2=szq1 +g2×h2=9,25+18,8×2=46,85 кПа
0,2×szq2=0,2×46,85=9,37 кПа
- в третьем слое на уровне грунтовых вод
Удельный вес грунта 3-го слоя с учетом взвешивающего действия воды:
gsb3=(gs3-gw)/(1+е3)=(18,2-10)/(1+0,99)=8,12 кН/м3
szqгв =szq2+g3×hwl=46,85+8,12×0,6=56,6 кПа
0,2×szqгв=0,2×56,6=11,32 кПа
- на уровне контакта 3-го и 4-го слоев с учетом взвешивающего действия воды:
zq3=szq2+gsb3×hw+gw×hw=46,85+8,12×3,2+103,2=131 кПа
0,2zq2=0,2131=26,2 кПа
- на уровне контакта 4-го и 5-го слоев с учетом взвешивающего действия воды:
sb3=(s3-w)/(1+е3)=(19,2-10)/(1+0,315)=7,1 кН/м3
zq3=131+7,12,6+10×2,6=188,5 кПа
0,2zq3=0,2188,5=37,7 кПа
-на уровне подошвы 5-го слоя
zq4=188,5+21,23,4=260,6 кПа
0,2zq4=0,2260,6=51,12 кПа
а) расчет осадок фундамента продольной стены
b
= 1 м; d
= 0,6 м;
158,9
кПа.
Определяем
ординаты эпюры дополнительного давления
,
где
-
коэффициент, учитывающий уменьшение
дополнительного напряжения по глубине.
Разобьём
сжимаемою толщу на элементарные слои
толщиной
Определяем полную осадку фундамента
где
=
0,8 – коэффициент, зависящий от напряжения
состояния и характера грунта,
-
модуль деформации грунта i-го
слоя,
-
среднее дополнительное напряжение,
возникающее на подошве i
и i-1
слоёв.
б) расчет осадок фундамента торцевой стены
b = 1 м; d = 0,6 м; 191,7 кПа.
Определяем ординаты эпюры дополнительного давления
,
где
- коэффициент, учитывающий уменьшение дополнительного напряжения по глубине.
Разобьём сжимаемою толщу на элементарные слои толщиной
Определяем полную осадку фундамента
где = 0,8 – коэффициент, зависящий от напряжения состояния и характера грунта,
- модуль деформации грунта i-го слоя,
- среднее дополнительное напряжение, возникающее на подошве i и i-1 слоёв.
Рис. 3. К определению осадки фундамента продольной и торцевой стен для секции без подвала.
в) расчет осадок фундамента колонны:
b = 1,8 м; d =1,5 м; 191,3 кПа.
Определение напряжения грунта от действия собственного веса грунта:
- на уровне подошвы фундамента
szqп=szq1 +g1×hп=9,25+18,8×0,9=26,17 кПа
0,2×szqп=0,2×26,17=5,2 кПа
Определяем ординаты эпюры дополнительного давления
,
где
- коэффициент, учитывающий уменьшение дополнительного напряжения по глубине.
Разобьём
сжимаемою толщу на элементарные слои
толщиной
Определяем полную осадку фундамента
где = 0,8 – коэффициент, зависящий от напряжения состояния и характера грунта,
- модуль деформации грунта i-го слоя,
- среднее дополнительное напряжение, возникающее на подошве i и i-1 слоёв.

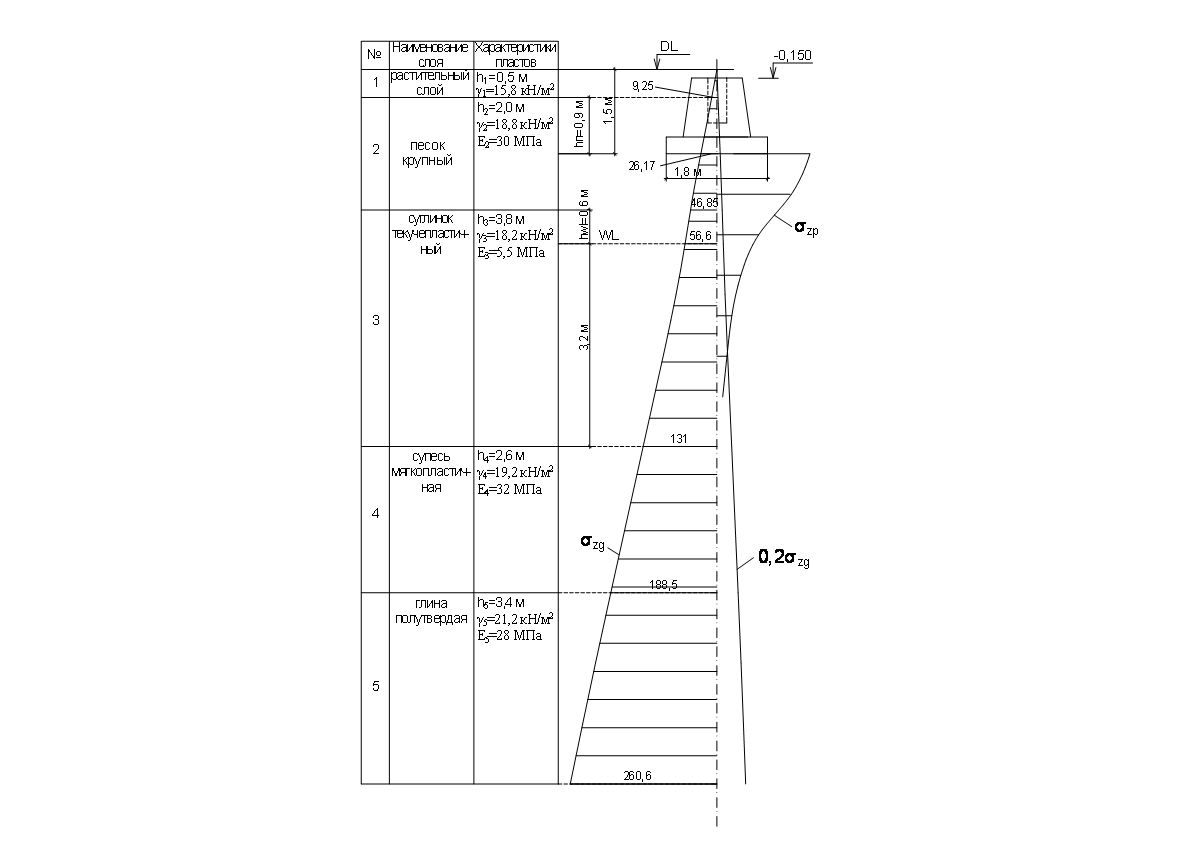

Рис. 4. К определению осадки фундамента колонны для секции без подвала.
