Глава 3. Вентиляторы электрических машин и вентиляционные расчеты

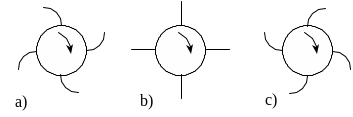

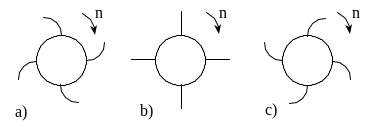

1. Укажите правильное соответствие конструкции вентилятора и угла выхода потока β.

1.1. а) β₂ < 90⁰ b) β₂ = 90⁰ с) β₂ > 90⁰.

1.2. а) β₂ > 90⁰ b) β₂ = 90⁰ с) β₂ < 90⁰.

1.3 а) β₂ = 90⁰ b) β₂ < 90⁰ с) β₂ > 90⁰.

1.4. а) β₂ < 90⁰ b) β₂ > 90⁰ с) β₂ = 90⁰.

2. Укажите соотношение называемое турбинным уравнением Эйлера

2.1. . 2.2. .

2.3. . 2.4. .

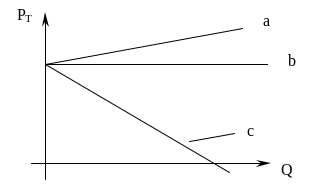

3. Укажите правильное соответствие внешней характеристики вентилятора и угла выхода потока газа β.

3.1. а) β₂ = 90⁰ b) β₂ > 90⁰ с) β₂ < 90⁰.

3.2. а) β₂ < 90⁰ b) β₂ = 90⁰ с) β₂ > 90⁰.

3.3. а) β₂ > 90⁰ b) β₂ = 90⁰ с) β₂ < 90⁰.

3.4. а) β₂ > 90⁰ b) β₂ < 90⁰ с) β₂ = 90⁰.

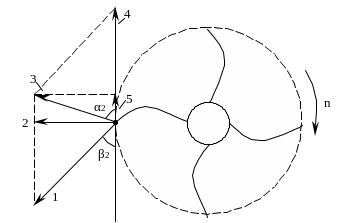

4. Укажите правильное обозначение векторов, входящих в уравнение Эйлера.

4.1. 1 – С_2U – тангенциальная составляющая скорости воздуха на выходе из рабочего

колеса.

2 – С_2r - радиальная составляющая скорости воздуха на выходе из рабочего колеса.

3 – U₂ – переносная скорость на выходе из рабочего колеса.

4 – С₂ – абсолютная скорость воздуха на выходе из рабочего колеса.

5 – W₂ – относительная скорость воздуха при выходе из рабочего колеса.

4.2. 1 – С₂ - абсолютная скорость воздуха на выходе из рабочего колеса.

2 – W₂ – относительная скорость воздуха при выходе из рабочего колеса.

3 – U₂ – переносная скорость на выходе из рабочего колеса.

4 – С_2r радиальная составляющая скорости воздуха на выходе из рабочего колеса.

5 - С_2U – тангенциальная составляющая скорости воздуха на выходе из рабочего

колеса.

4.3. 1 - W₂ – относительная скорость воздуха при входе в рабочее колесо.

2 – С₂ - абсолютная скорость воздуха на входе в рабочее колесо.

3 – U₂ – переносная скорость на входе в рабочее колесо.

4 – С_2r - радиальная составляющая скорости воздуха на входе в рабочее колесо.

5 - С_2U – тангенциальная составляющая скорости воздуха на входе в рабочее колесо.

4.4. 1 – W₂ – относительная скорость воздуха при выходе из рабочего колеса.

2 – С_2r радиальная составляющая скорости воздуха на выходе из рабочего колеса.

3 - С₂ - абсолютная скорость воздуха на выходе из рабочего колеса.

4 – U₂ – переносная скорость на выходе из рабочего колеса.

5 - С_2U – тангенциальная составляющая скорости воздуха на выходе из рабочего

колеса.

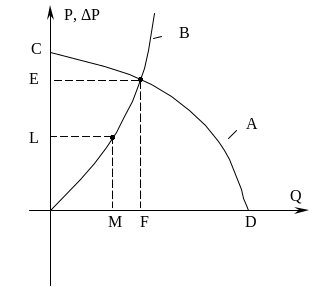

5. Укажите правильное обозначение всех величин на диаграмме при графическом определении рабочего расхода газа по аэродинамической характеристике вентилятора.

5.1. А ) ; ; ;

; ; .

5.2. ; ; ; ;

; ; .

5.3. ; ; ; ;

; ; .

5.4. ; ; ; ;

; ; .

6. Аэродинамическая характеристика центробежного вентилятора описывается следующими уравнениями:

; ; .

Укажите правильное сочетание параметров для следующих вентиляторов:

6.1. а) η_го = 0,75; к_м = 0,5; b) η_го = 0,6; к_м = 0,42; с) η_го = 0,5; к_м = 0,35.

6.2. а) η_го = 0,5; к_м = 0,35; b) η_го = 0,6; к_м = 0,42; с) η_го = 0,75; к_м = 0,5.

6.3. а) η_го = 0,6; к_м = 0,42; b) η_го = 0,75; к_м = 0,5; с) η_го = 0,5; к_м = 0,35.

6.4. а) η_го = 0,5; к_м = 0,35; b) η_го = 0,75; к_м = 0,5; с) η_го = 0,6; к_м = 0,42.

7. Определить необходимый расход воздуха при охлаждении машины. Потери отводимые воздухом составляют 2200 Вт теплоемкость воздуха 1100 Дж/⁰С · м³ температура холодного воздуха при входе в машину 20⁰С; температура горячего воздуха при выходе из машины 40⁰С. Укажите правильный ответ.

7.1. 0,15 м³. 7.2. 0,1 м³. 7.3. 0,01 м³. 7.4. 0,5 м³.

8. Определить давление создаваемое центробежным вентилятором с радиальными лопатками при следующих данных:

окружные скорости вентилятора, по наружному диаметру u₂ = 19,7 м/с, по внутреннему диаметру u₁ = 15,3 м/с; сечение вентилятора по наружному диаметру S₂ = 0,0274 м²;

плотность воздуха ρ = 1,23 кг/м³; необходимый расход воздуха Q = 0,08 м³/с.

Укажите правильный ответ.

8.1. р = 95,4 Па . 8.2. р = 98,1 Па. 8.3. р = 99,8 Па. 8.4. р = 101,5 Па.

9. Определить мощность, потребляемую центробежным вентилятором при следующих данных:

давление вентилятора при холостом ходе р₀ = 114 Па; рабочее давление вентилятора

P_р = 100 Па и расход воздуха Q_р = 0,078 м³/с создаваемый вентилятором при номинальном режиме работы; КПД вентилятора η = 20%. Укажите правильный ответ.

9.1. р_в = 49 Вт. 9.2. р_в = 29 Вт. 9.3. р_в = 59 Вт. 9.4. р_в = 39 Вт.

10. Определить давление создаваемые центробежным вентилятором при следующих данных: давление вентилятора при холостом ходе р₀ = 114 Па;

расход воздуха при коротком замыкании Q_м = 0,227 м³/с;

расход воздуха при номинальном режиме работы Q_р = 0,1 м³/с.

Укажите правильный ответ.

10.1. р = 91,0 Па. 10.2. р = 95,06 Па.

10.3. р = 92,78 Па. 10.4. р = 91,88 Па.

Правильные ответы выписать в таблицу
