Расчет цепной передачи

Наименование величины

Обозначение величины

Иденти-фикатор

Единица измерения

Величина

1

2

3

4

5

Коэффициент динамичности нагрузки

К_Д

К₃

1

Коэффициент наклона передачи

К_Н

К₄

1

Коэффициент регулирования натяжения цепи

К_рег

К₅

1,25

1

2

3

4

5

Коэффициент, учитывающий характер смазки

К_см

К₆

1,25

Коэффициент режима

К_реж

К₇

1

Межосевое расстояние

а

А

мм

0

Крутящий момент на ведущей звёздочке

Т₁

Т1

Н м

90,395

Частота вращения на ведущей звёздочке

n_f

Nf

об/мин

283,6

Число рядов цепи

R

R

1 2 3

Передаточное число

u

U

1,75

Шаг цепи (мм)

19,05

Число зубьев ведущей звёздочки

25

Число зубьев ведомой звёздочки

44

Коэффициент рядности

1

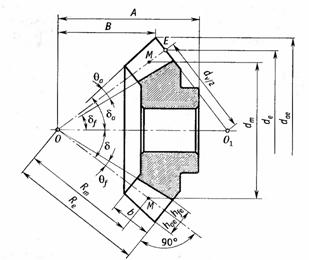

Делительные диаметры звёздочек (мм)

D₁=151,9948D₂=267,0342

Диаметр ролика цепи (мм)

11,91

Расстояние между рядами цепи (мм)

0

Диаметры выступов звёздочек (мм)

D₃=160,8928D₄=275,8788

Диаметры впадин звёздочек (мм)

D₅=139,9252 D₆=254,9646

Диаметр ободов звёздочек (мм)

D₇=127,1363 D₈=242,6938

Длины хорд звёздочек (мм)

L₁=139,6491 L₂=254,8022

Ширина зуба (мм)

11,6610

Ширина зубчатого венца (мм)

11,6610

Число звеньев цепи

114

Межосевое расстояние (мм)

753,1524

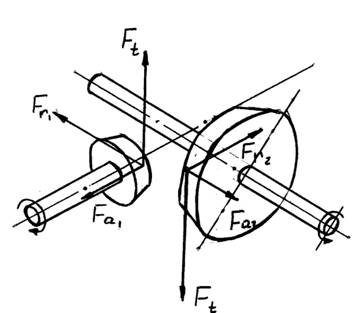

Сила, действующая на вал (Н)

1367,8658

Шаг цепи (мм)

15,875

Число зубьев ведущей звёздочки

25

Число зубьев ведомой звёздочки

44

Коэффициент рядности

1,7

Делительные диаметры звёздочек (мм)

D₁=126,6623D₂=222,5285

Диаметр ролика цепи (мм)

10,16

Расстояние между рядами цепи (мм)

16,59

Диаметры выступов звёздочек (мм)

D₃=134,0773D₄=229,899

Диаметры впадин звёздочек (мм)

D₅=116,3515 D₆=212,2177

Диаметр ободов звёздочек (мм)

D₇=106,4236 D₈=202,7215

Длины хорд звёздочек (мм)

L₁=116,1219 L₂=212,0825

Ширина зуба (мм)

8,535

Ширина зубчатого венца (мм)

25,125

Число звеньев цепи

114

Межосевое расстояние (мм)

627,627

Сила, действующая на вал (Н)

1641,439

Шаг цепи (мм)

12,7

Число зубьев ведущей звёздочки

25

Число зубьев ведомой звёздочки

44

Коэффициент рядности

2,5

Делительные диаметры звёздочек (мм)

D₁=101,3299D₂=178,0228

Диаметр ролика цепи (мм)

8,51

Расстояние между рядами цепи (мм)

13,92

Диаметры выступов звёздочек (мм)

D₃=107,2618D₄=183,9192

Диаметры впадин звёздочек (мм)

D₅=92,6773 D₆=169,3702

Диаметр ободов звёздочек (мм)

D₇=85,1909 D₈=162,2292

Длины хорд звёздочек (мм)

L₁=92,4944 L₂=169,2623

Ширина зуба (мм)

6,825

Ширина зубчатого венца (мм)

34,665

Число звеньев цепи

114

Межосевое расстояние (мм)

502,1016

Сила, действующая на вал (Н)

2051,7988
