Основные функциональные возможности прибора:
генерация помех по эфиру (в диапазоне 20 МГц – 1 ГГц), телефонной линии (импульсы с частотой 20 кГц) и электросети (в диапазоне частот 0,1 – 1 МГц) для блокировки несанкционированно установленных устройств, передающих информацию;
маскировка побочных электромагнитных излучений ПК и ЛВС.

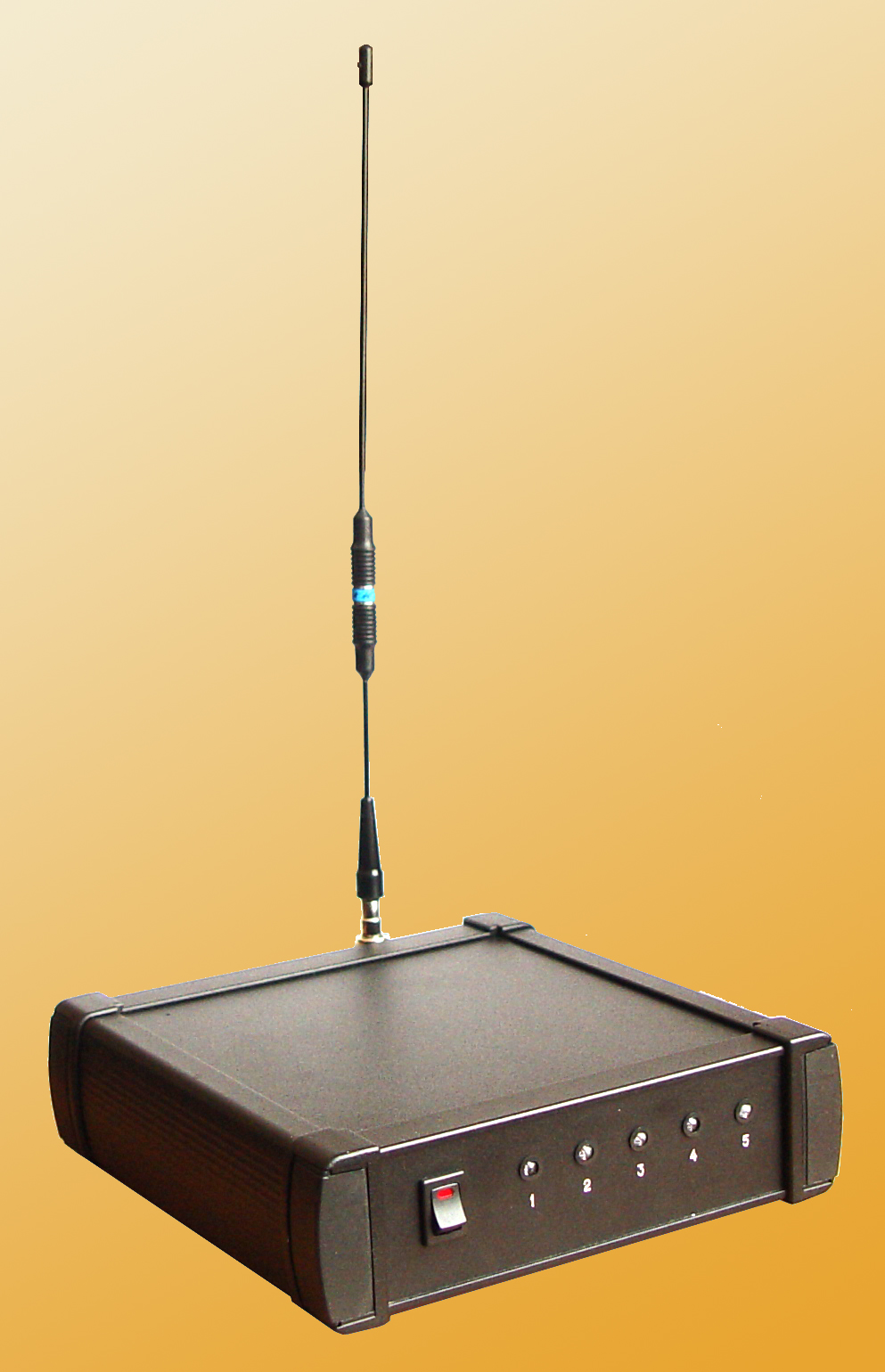

Р
ис.
32. Генератор шума ГШ-2500М
Предназначен для защиты информации от утечки, обусловленной побочными электромагнитными излучениями и наводками ПЭВМ и других средств обработки информации.
Технические характеристики:
диапазон рабочих частот: 0,1 - 2000 МГц;
спектральная плотность шума: 45-75 дБ;
Рис. 33. Подавитель радиовзрывателей
Предназначен для защиты легковых автомобилей от радиоуправляемых взрывных устройств.
Технические характеристики:
рабочий диапазон частот 20...1000 МГц;
выходная мощность 64 Вт;
время непрерывной работы на одном комплекте батарей - 8 ч.
габариты - 490х390х170 мм;
вес – 18 кГ.

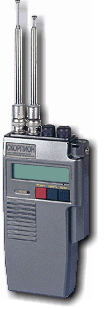

Рис. 34. Скоростной поисковый приемник СКОРПИОН
Позволяет:
производить изучение радиоэлектронной обстановки с запоминанием частот сигналов;
обнаруживать и определять местоположение нелегально существующего передатчика в контролируемом помещении;
подавлять канал приема сигнала обнаруженного передатчика путем постановки на его частоте прицельной помехи.
Основные технические характеристики:
диапазон принимаемых частот: 30 - 2000 МГц;
чувствительность: 50 мкВ;
полоса пропускания на промежуточной частоте: 200 кГц;
время просмотра диапазона: 15 c;
Р
ис.
35. Интеллектуальный мультистандартный
блокиратор сотовой связи ИМБИРЬ
Блокиратор в течение короткого интервала времени (порядка 200-300 микросекунд) обнаруживает в контролируемой зоне наличие работающего или входящего в связь мобильного телефона, определяет параметры сигнала и принадлежность к стандарту сотовой связи, вычисляет номер частотного канала и временный слот, выделенный данному телефону. После вычисления частотно-временных параметров обнаруженного телефона блокиратор излучает сигнал подавления на конкретном частотном канале в диапазоне работы базовой станции в те моменты времени, в которые, в соответствии со стандартом, телефон принимает сигнал канала управления от базовой станции.
Основные технические характеристики:
эффективное блокирование сотовой связи стандартов - NMT450i, CDMA-2000, DAMPS/TDMA, CDMA800, GSM900/1800, DECT;
минимальный уровень излучения блокирующего сигнала;
строго адресный характер излучения; воздействие на мобильные телефоны исключительно внутри установленной зоны;
не создает помех для работы сотовой сети и другой аппаратуры.
Экранирование помещений и оборудования. Ослабление уровней излучения за пределами контролируемой зоны может быть достигнуто путем применения экранирования приборов, создающих излучения или целиком помещений, для которых существует опасность утечки информации за счет электромагнитных излучений.
Самое надежное экранирование приборов и помещений выполняется с использованием металлических (медных или стальных) экранирующих конструкций, представляющих собой замкнутые объемы. Наличие щелей и отверстий значительно понижает качество экранирования, поэтому требуются дополнительные элементы, обеспечивающие подвод проводов внутрь экрана без нарушения целостности экранирующей конструкции.
Если экранируется помещение, то возникает проблема создания условий для нахождения в нем человека: вентиляция, отопление, освещение и т.д. В, целом, конструкции экранированных помещений, обладающих высокой степенью экранированности в широком диапазоне частот, оказываются очень сложными и дорогостоящими.
В настоящее время разработано достаточно много экранирующих и поглощающих материалов и конструкций, позволяющих реализовать экранирование с небольшими затратами, особенно если требования к степени экранировки не слишком высоки. В специальных каталогах предлагаются экранирующие лаки и краски, экранирующие ткани и пленки, ферритовые конструкции для экранирования кабелей и другие.
В качестве примера ниже приводятся характеристики и описание полимерных поглощающих пирамид, позволяющих создавать безэховые камеры и улучшать степень экранирования экранных конструкций, и описание экранирующей ткани. Данные материалы представляет фирма ООО «ТЕХНО» (www.techno.ru).
