Предназначен для визуального контроля труднодоступных зон (полостей), в том числе закрытых, имеющих малые входные отверстия.
Основные технические характеристики:
Диаметр рабочей части: 4, 6, 8, 10 мм.
Длина рабочей части: от 1000 до 2500 мм.
Угол отклонения дистального конца: ± 180 градусов
Р
ис.5.
Досмотровые комплекты зеркал
Предназначен для визуального досмотра труднодоступных неосвещенных мест в помещениях, транспортных средствах и грузах с помощью сменных зеркал с подсветкой электрическим фонарем.
Состав комплекта:- телескопическая штанга длиной 1200 мм;- сменные зеркала размером: 35, 50, 80, 140, 110х65 мм; - электрический фонарь.
Р
ис.6.
Переносные
рентгенотелевизионные установки
РОНА,
НОРКА
Предназначены для обнаружения элементов взрывных устройств, оружия, скрытно установленных средств прослушивания в отдельных предметах, посылках, мебели, багаже и т.д., а также контейнеров с опасными вложениями: отравляющими, раздражающими и радиоактивными веществами.
2. Акустические каналы утечки информации
Для человека слух является вторым по информативности после зрения. Поэтому акустические каналы утечки информации являются очень важными и привлекают пристальное внимание средств технической разведки.
В акустическом канале переносчиком информации является звук, представляющий собой механические колебания частиц материальной среды (воздуха, твердых тел, жидкости). В зависимости от часты колебаний звук разделяется на слышимый и не слышимый человеческим ухом. Диапазон слышимых частот составляет от 16 Гц до 20 кГц. Колебания с более низкими частотами называют инфразвуком, выше – ультразвуком.
Наиболее важной информацией, которая передается по акустическим каналам, является речевая информация. Диапазон частот речевых колебаний составляет 100 Гц – 6 кГц [1]. Однако звуковые колебания могут создаваться не только говорящим человеком, но и работающей техникой, которая подлежит охране. Звуковые колебания, создаваемые такими источниками, могут иметь различные частоты, выходящие за пределы речевого и слышимого диапазонов.
Акустические колебания, возникшие в любой среде, распространяются в ней со скоростью звука на значительные расстояния, зависящие от свойств среды. Акустические колебания могут преобразовываться на границе сред. Например, звуковые колебания в воздухе возбуждают колебания преград (стен), создается возможность перехвата информации за стеной помещения. Данные свойства являются причиной возникновения акустических каналов утечки информации.
Кроме прямых механических каналов утечки для акустической информации существует опасность возникновения акусто-преобразовательных каналов. Примерами являются акусто-электрические и акусто-оптические каналы утечки информации.
Механизм акусто-электрического преобразования используется для построения микрофонов – самых распространенных приборов, применяющихся для механического восприятия звука, звукозаписи, усиления звука и других операций со звуком.
Микрофоны используются для построения технических средств разведки, использующих акустические каналы утечки информации. Такими средствами являются диктофоны (при скрытном использовании), устройства негласного прослушивания помещений и другие. Специальные устройства обычно имеют высокое качество звукоулавливания, малые габариты. На рис. 7 - 10 показаны примеры средств, которые могут быть использованы для решения задач разведки.
Р
ис.
7. Микрокассетный диктофон Olympus L-400
Основные технические характеристики:
Активация записи по голосу;
Переключатель скорости ленты;
Автореверс;
Носитель информации - микрокассета;
Скорость пленки -: 2,4 см/с и 1,2 см/с;
Питание - 1 батарейка 1,5В (размер ААА);
Размер диктофона - 73х52х20 мм;
Вес диктофона - 100г;
Р
ис.
8. Цифровые диктофоны Edic-Mini
Цифровые диктофоны Edic-Mini предназначены для записи голосовых сообщений во встроенную Flash-память. Предусмотрено прослушивание записанных сообщений с помощью наушника и возможность загрузки накопленной информации в компьютер.
Диктофоны Edic-Mini имеют малые габариты (от 17х57х10 мм), вес (от 7 г), могут записывать до 140 минут речи, имеют хорошую чувствительность встроенного микрофона (до 8 м) и широкий динамический диапазон. Время непрерывной работы от одного элемента питания может составлять до 80 часов в режиме записи и до 2-х лет в дежурном режиме
Р
ис.
9. Направленный микрофон (НМ-А25)
Представляет собой плоскую фазированную микрофонную решетку, с апертурой 25 см.
Основные технические характеристики:
Размеры 25 × 17× 0,8 см;
вес – около 0,3 кг;
чувствительность – 0,3 В/Па ;
коэффициент усиления – 40 дБ;
эффективная ширина диаграммы направленности – не более 14о, при подавлении помех вне диаграммы не менее 20 дБ;
Р

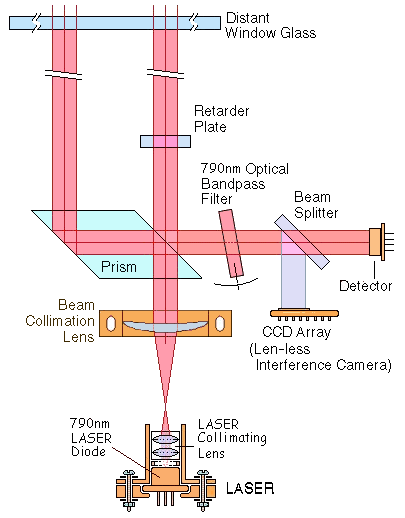

ис.10.
Пример построения лазерного микрофона
Из луча задающего лазера (обычно инфракрасного) формируется при помощи призмы два луча, которые направляются на объект (стекло) в две точки. Колебания этих точек под действием акустических колебаний воздуха происходят не одинаково. Отраженные лучи сдвигаются по фазе фазовращающей пластинкой (Retader Plate) и суммируются в точке приема (на фотодетекторе – Detector). Выделяется разность колебаний различных участков стекла.
