4.2 Расчет футеровки распара
Высота распара
=
1700 мм
Диаметр распара
=
12400 мм
Толщина футеровки 920 мм
Количество рядов футеровки Nр определяется по формуле:
,
где - высота распара, мм;
75 – высота огнеупорного кирпича, мм;
0,5 – толщина шва, мм.
Структура футеровки распара представлена на рисунке 11.

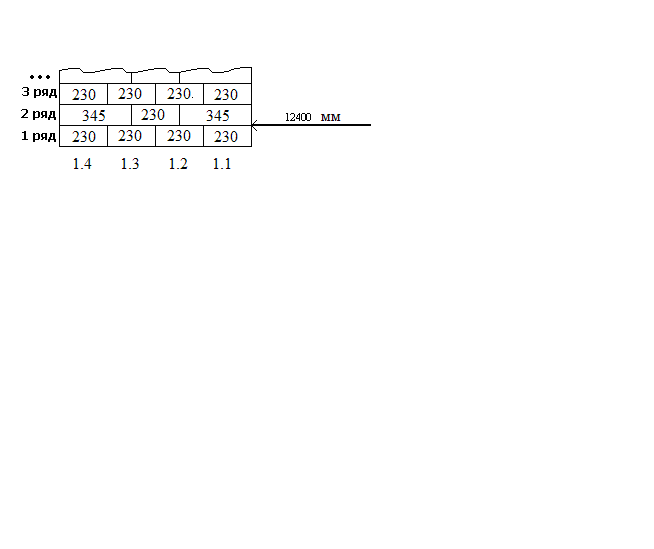

Рисунок 11. Структура футеровки распара
1 тип (11 рядов: 230*4)
1.1.
(D2)
(D1)
1.2.
(D2)
(D1)
1.3.
(D2)
(D1)
1.4.
(D2)
(D1)
2 тип (11 рядов: 345*2+230)
2.1.
(D4)
(D3)
2.2.
(D2)
(D1)
2.3.
(D4)
(D3)
Итоговое количество огнеупорных кирпичей соответствующих марок для футеровки распара представлено в таблице 9.
Таблица 9 - Количество огнеупорных кирпичей для футеровки распара
Марка кирпича |
Количество, шт. |
D1 |
10263 |
D2 |
5280 |
D3 |
4356 |
D4 |
1914 |
4.3 Расчет футеровки шахты
Диаметр распара = 12,4 м
Диаметр
колошника
=
8,7 м
Высота
шахты
=
19,9 м
Общий
вид футеровки шахты представлен на
рисунке 12. Высота охлаждаемой части
шахты
с толщиной футеровки 690 мм. Высота
неохлаждаемой части шахты
с
толщиной футеровки 920 мм.

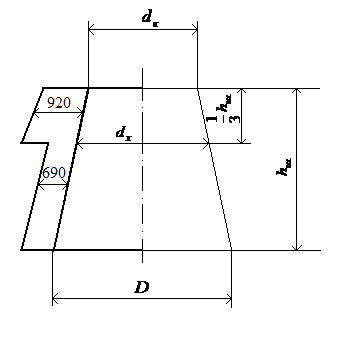

Рисунок 12. Общий вид футеровки шахты
Диаметр dх, м, определяется по формуле:
,
где – диаметр колошника, м;
D – диаметр распара,м.
4.3.1 Расчет футеровки охлаждаемой части шахты
Количество рядов
Структура футеровки 1 и 2 ряда охлаждаемой части шахты представлена на рисунке 13.

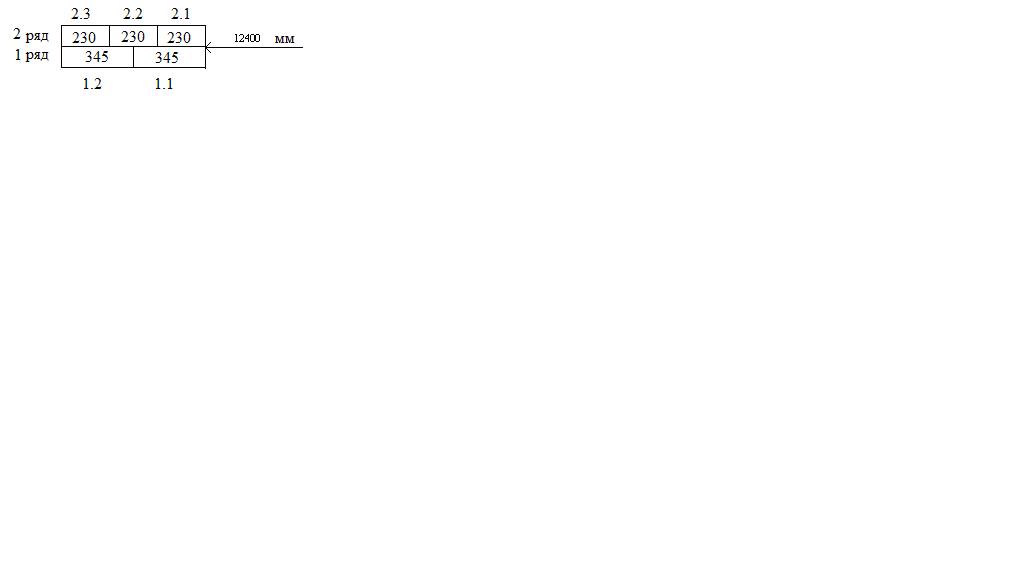

Рисунок 13. Структура футеровки 1 и 2 ряда охлаждаемой части шахты
1 ряд:
1.1
(D4)
(D3)
1.2.
(D4)
(D3)
2 ряд:
2.1
(D2)
(D1)
2.2.
(D2)
(D1)
2.3.
(D2)
(D1)
Структура футеровки 174 и 175 ряда охлаждаемой части шахты представлена на рисунке 14.

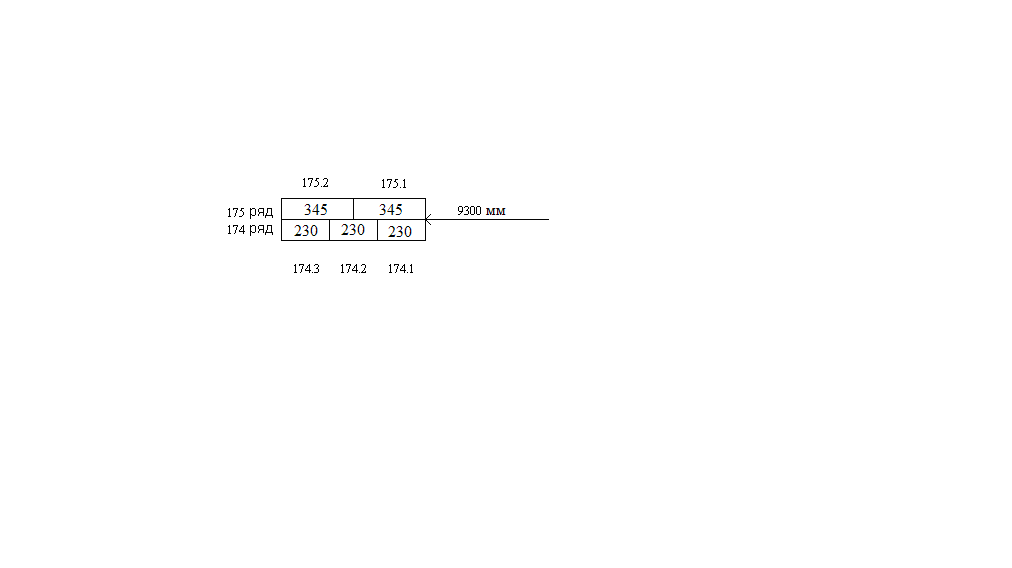

Рисунок 14. Структура футеровки 174 и 175 ряда охлаждаемой части шахты
174 ряд:
174.1
(D2)
(D1)
174.2.
(D2)
(D1)
174.3.
(D2)
(D1)
175 ряд:
175.1
(D4)
(D3)
175.2.
(D4)
(D3)
Общее количество кирпичей для охлаждаемой части шахты:
D1:
D2:
D3:
D4:
4.3.2 Расчет футеровки неохлаждаемой части шахты
Количество рядов
1 тип – нечетные номера рядов, 2 тип – четные номера рядов.
1 типа – 44 ряда, 2 типа – 44 ряда.
Структура футеровки 1 и 2 ряда неохлаждаемой части шахты представлена на рисунке 15.

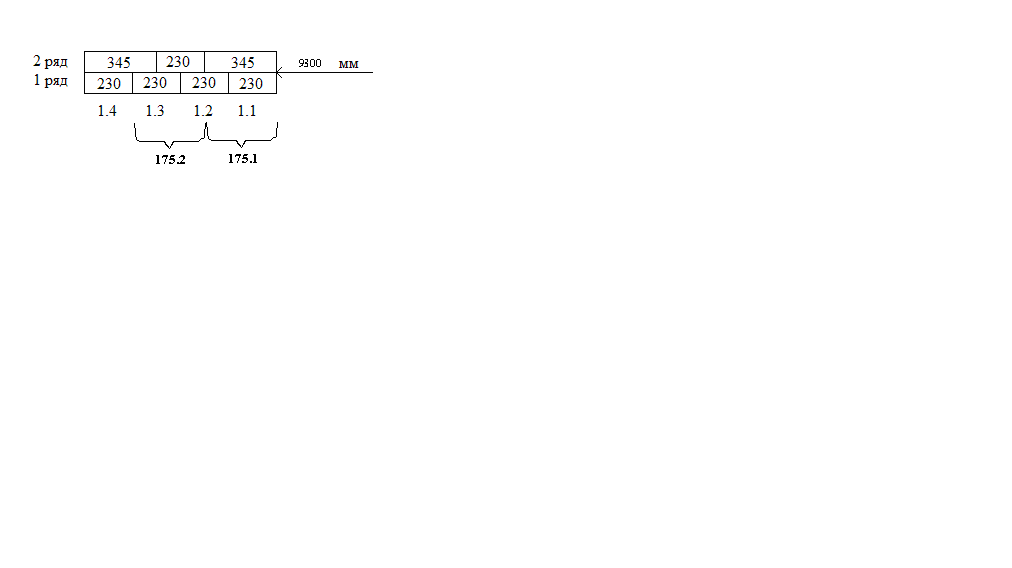

Рисунок 15. Структура футеровки 1 и 2 ряда неохлаждаемой части шахты
1 ряд:
1.1.
(D2)
(D1)
1.2.
(D2)
(D1)
1.3.
(D2)
(D1)
1.4.
(D2)
(D1)
2 ряд
2.1.
(D4)
(D3)
2.2.
(D2)
(D1)
2.3.
(D4)
(D3)
Структура футеровки 87 и 88 ряда неохлаждаемой части шахты представлена на рисунке 16.

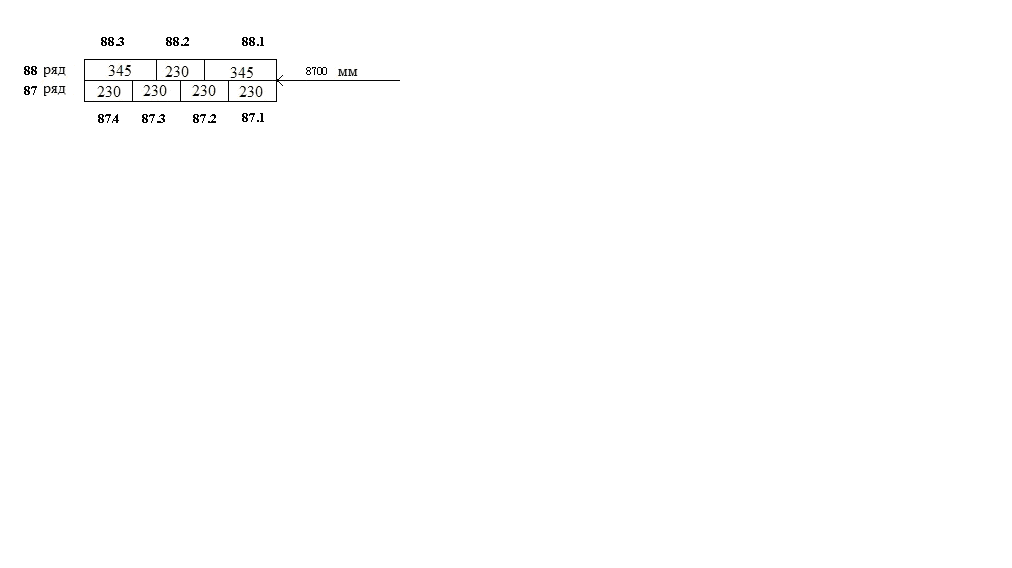

Рисунок 16. Структура футеровки 87 и 88 ряда неохлаждаемой части шахты
87 ряд:
87.1.
(D2)
(D1)
87.2.
(D2)
(D1)
87.3.
(D2)
(D1)
87.4
(D2)
(D1)
88 ряд:
88.1.
(D4)
(D3)
88.2.
(D2)
(D1)
88.3.
(D4)
(D3)
Общее количество кирпичей для охлаждаемой части шахты:
D1:
D2:
D3:
D4:
Количество огнеупорных кирпичей соответствующих марок для футеровки шахты представлено в таблице 10.
Таблица 10 - Количество огнеупорных кирпичей для футеровки шахты
Марка кирпича |
Количество кирпичей в охлаждаемой части, шт. |
Количество кирпичей в неохлаждаемой части, шт. |
D1 |
38845 |
25454 |
D2 |
25056 |
121120 |
D3 |
28292 |
11176 |
D4 |
15312 |
7656 |
