4.1 Бір фазалық трансформаторларды есептеудің жеңілдетілген түрі.

3-бөлімде активті-сыйымдылықты жүктемеде жұмыс жасайтын түзеткіштерге есептеулер жүргізілген. Және де түзеткішке қосылған трансформатордың екінші орамасындағы U₂ кернеу мен осы ораманың I₂ тогы есептелді. Курстық жобада екінші орама кернеуінің үш мәні және токтың үш мәні алынады:

U₂₁=18 В; U₂₂=144В; U₂₃=72 В;

I₂₁=2.4; I₂₂=0,24А; I₂₃=0,36 А.

Қосалқы орауыштың номиналды қуатын қабылдайды

∑P₂ =U₂₁·I₂₁+U₂₂·I ₂₂+U₂₃·I₂₃ (4.1.1)

Трансформатордың типтік қуаты:

Sт = P ₂ / η (4.1.2)

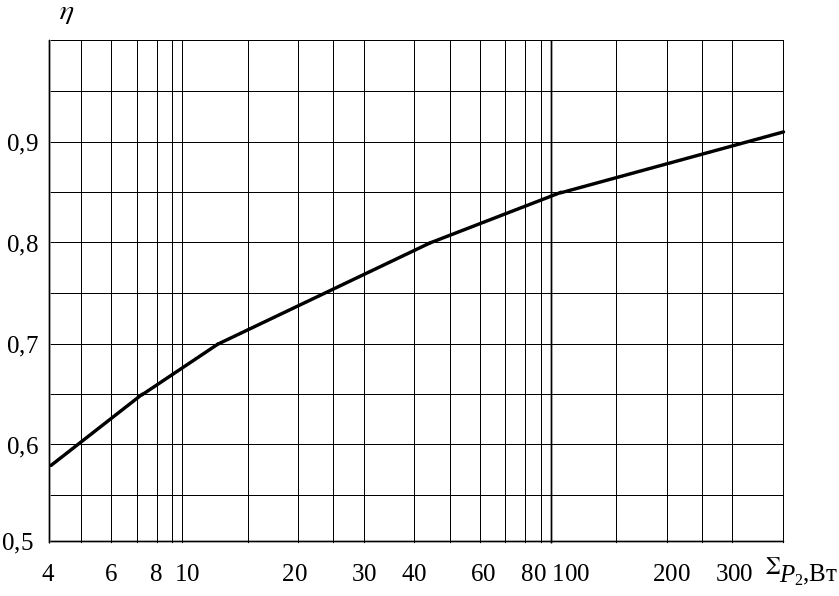

Мұндағы, ^- трансформатордың ПӘК- і, номограмма арқылы анықталады [1].

Нанограмма бойынша

Магнитөткізгіш: УШ 30х30.

Оның параметрлері:

А = 106 мм, Н=91 мм, с=19 мм, h=53 мм, S_ст=8 см², Е⁽¹⁾=0,22 В, DU=0,09, J_cp=2,2 А/мм², G=1,6кг.

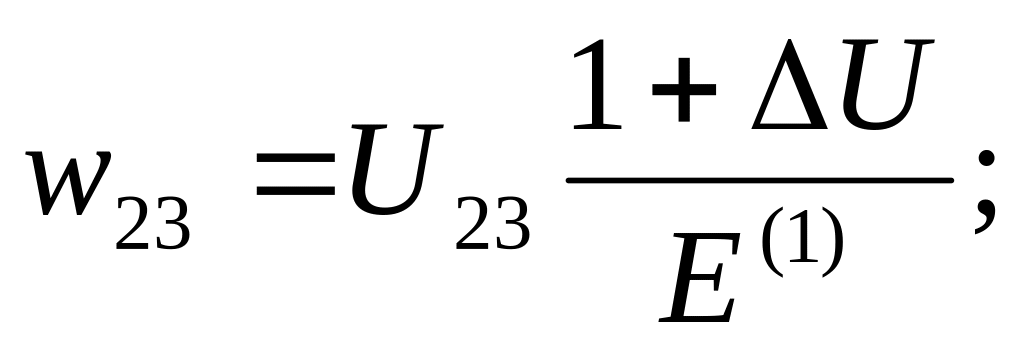

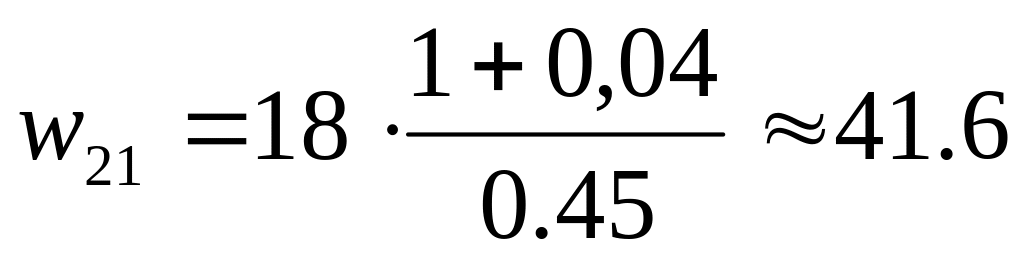

Трансформатордың әрбір қосалқы орауышының орамдарының саны:

w (4.1.3)

Мұндағы , ΔU=0,03, орауыштағы кедергінің қатыстық түсуі.

Ораушыны 1 орамындағы вольт саны.

Алғашқы орамадағы орамдар саны:

(4.1.4)

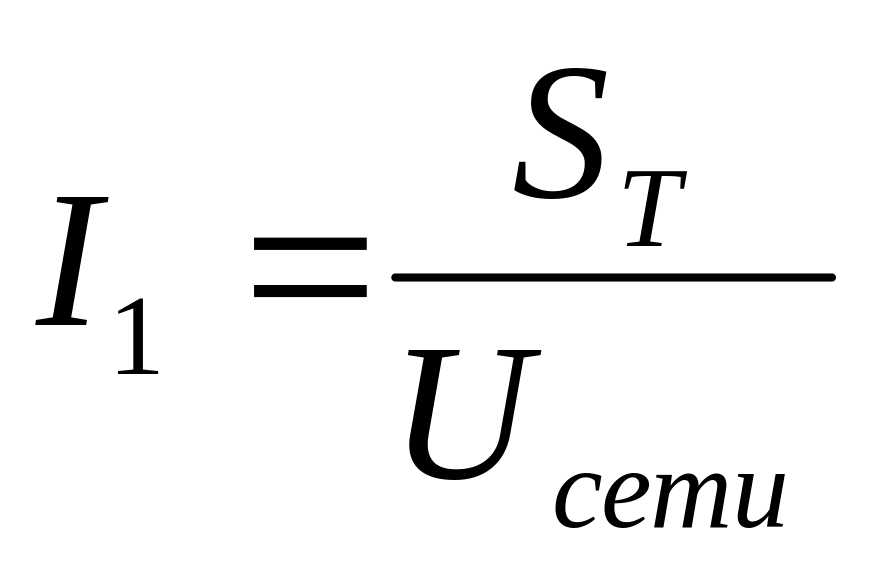

Алғашқы орамадағы токтың ең үлкен есептік мәні:

(4.1.5)

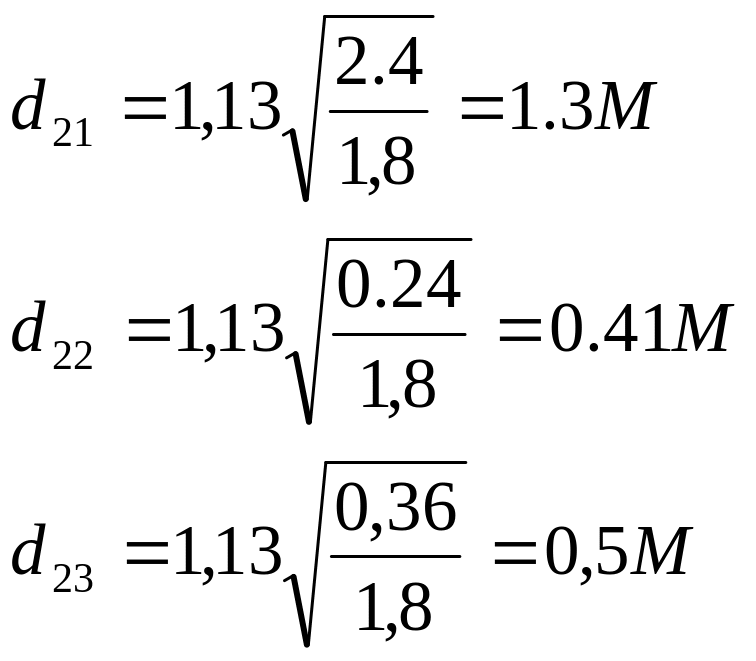

Орама сымдарының диаметрін есептеу (4.1.6):

Мұндағы Jср =1,2, трансформатор орамындағы тоқ тығыздығы

5 Пайдалы әсер коэффициентін есептеу.

Қоректену көзінің ПӘК-і деп-қуатқа салмақтың Рн бөлінуі кезіндегі,қоректік желіден Рвх түсуіндегі белсенді қуат байланысын айтады:

(5.1)

Желіден түскен белсенді қуат трансформаторда (Pтр),вентильде(Рв),тегістегіш фильтрде(Рф) және стабилизаторда(Рст) жоғалады.

Трансформатордағы жоғалу мына формуламен анықталады (5.2):

Ртр=Sт(1- _тр) =100·(1- 0,83) = 17 Вт

Мұндағы _тр -трансформатор ПӘК-і;

S_т -трансформатордың габаритті қуаты.

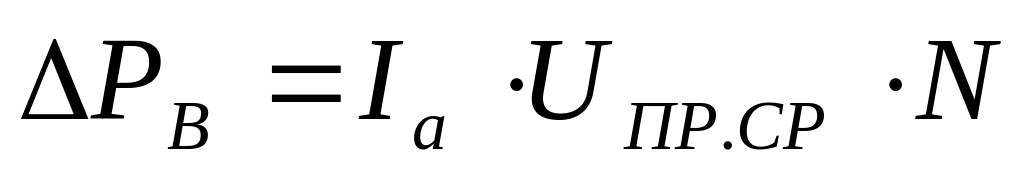

Вентилдегі жоғалу:

(5.3)

Вт

Вт

Вт

мұндағы I_a -вентилдегі орташа тоқ,

U_ПР.СР-вентилге тігінен түсірілген кернеу,

N-қосылып тұрған түзеткіш вентилдер саны.

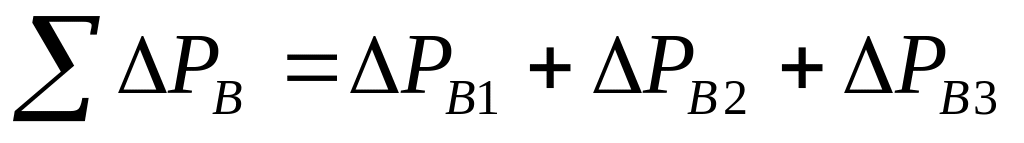

Вентилдің жалпы жоғалуы:

(5.4)

Вт

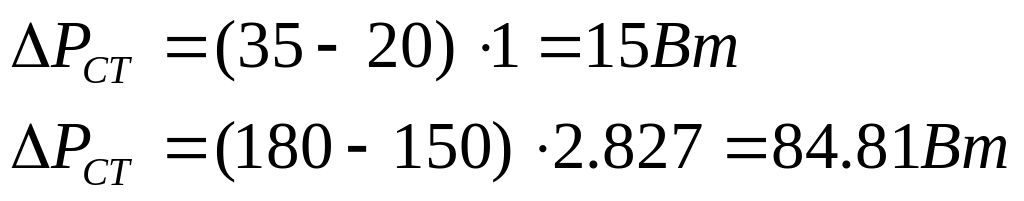

Стабилизатор шығыны:

Р_ст=(U_вх-U_d)I_вх (5.5)

Мұндағы U_вх –стабилизатордағы кірістік кернеуі

I_вх- стабилизатордағы кірістік тоғы

U_d-салмақ кернеуі

Стабилизатордағы жалпы шығындар:

Р_ст=Р_ст1+Р_ст2 (5.6)

Р_ст = 15+84,81=99,81Вт

Қоректену көзінің ПӘК-і:

(5.7)

6 Қоректендіру көзінің электрлік принципиалдық схемасының құрылымы.

Принципті сызбада электрлік үрдістерде берілген бөлшектерді орныдау мен олардың арасындағы барлық электрлік байланыстармен қоса, кіріс және шығыс тізбектері аяқталған барлық электрлік элементтерді бақылау үшін барлық электрлік элементтер немесе құрылғылар бейнеленеді.

Сызбадағы элементтерді құрылыс құжаттарының біркелкі жүйесінің стандарттарында орнатылған шартты графикалық белгілеулер ретінде сипаттайды. Бұйымда сирек қолданылатын элементтерді сызбада толық емес, тек қолданылатын бөліктерді ғана белгілейді. Сызбада элементтер мен құрылғыларды біріктірілген немесе алшақтатылған әдіспен бейнелейді:

а) біріктірілген әдісте элементтер мен құрылғылардың құраушы бөліктерін сызбада бір – біріне жақын орналастырады.

б) алшақтатылған әдісте элементтер мен құрылғылардың құраушы бөліктерін сызбада бұйымның бөлек тізбектері көрінетіндей әр жерде бейнелейді.

Сызбаны орындауда жол әдісін қолданылған жөн, элементтердің немесе оларды құраушы бөліктерін түзу бойымен бірінен соң бірін, ал бөлек тізбектерді параллель жолдар құрап жақын бейнелейді.

Сызбаны орындауда жол әдісінде 4 суретке сәйкес жолдарды араб сандарымен бейнелеуге болады.

Сызбаларды көпсызықты жәнебірсызықты бейнелеуде орындалады:

а) көпсызықты бейнелеуде әрбір тізбекті жеке сызықпен бейнелейді, ал осы тізбектегі элементтерді сәйкес бөлек шартты графикалық бейнелеулерді орындалады.

б) идентикалық функцияларда орындалатын бірсызықты бейнелеуде, тізбекті бір сызықпен бейнелейді, ал бірдей элементтерді сәйкес бір шартты графикалық белгілеумен бейнелейді. Қажет болған жағдайда сызбада электрлік тізбектерді белгілейді.

Есептеудің нәтижесі және элементтің теңдеу түріне байланысты қоректендіру көзінің электрлік схемасы құрылады. Онда қосымша элементтер, оның ішінде жиілік кернеудің өшірленуі (SA1), кірістіктің қысқа тұйықталуынан салмақтың шектен тыс ауысуынан қорғау (FU1), шектелген резистормен R1 немесе шектегіш резистормен R2 жарықтағыш диодтың HL1 және қорғағыш диодтпен VD1. Неондық шама қосылуының индикациялау сияқты қосымша элементтер қарастырылуы керек.
