1.Классификация оборудования для добычи н и г. Функциональная схема обустройства нефтепромыслов. Конструкция скважины. Колонные головки.

Классификация оборудования.

2 класса:

1. Основное оборудование

2. Специальное оборудование

К основному оборудованию, применяемому при всех видах эксплуатации, относятся:

а) обсадные колонны;

б) НКТ;

в) скважинные уплотнители (пакеры);

г) оборудование устья скважины (колонные головки и др. виды арматуры);

д) бурильные трубы;

е) трубы нефтепромыслового сортамента для промысловых трубопроводов;

ж) приводы (гидропневматические, ДВС и т.д.)

К специальному оборудованию относ-ся:

а) оборудование для подъема продукции пласта фонтанное, газлифтное, насосное оборудование (ШСНУ, УЭЦН, УЭВН, ГПНУ, УЭДН и т.д.), термолифт;

б) обор-е д/освоения скв. (обор-е для свабирования, для желонирования, обор-е для компрессорного метода освоения скв., обор-е для освоения методом замещения жидкости);

в) оборудование для проведения подземных ремонтов скв., спускоподъемные комплексы, буровой и ловильный инструмент, с-мы подготовки жидкости.

г) обор-е для ППД (с помощью закачки воды, газа и т.д.)

д) обор-е для интенсификации добычи Н и Г, для кислотной обработки, для гидроразрыва пласта, обор-е для перфорации;

е) обор-е для сепарации Н, Г и воды;

ж) обор-е д/кондиционирования прод., обор-е для очистки и осветления;

з) обор-е для внутрипромысловой перекачки Н, Г и В (трубопроводы, компрессорные станции и т.д.)

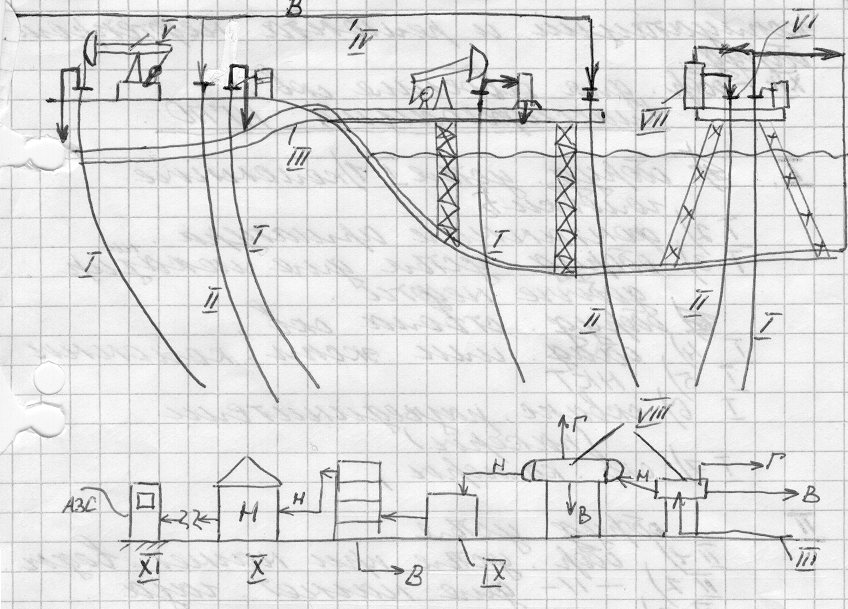

Функциональная схема промысла

1. Эксплуатационные скважины; 2.ППД;3.сборные промысловые трубопроводы;

4.водоводы;5.обор-е для добычи флюида;

.оборудование для интенсификации 7.обор-е д/замера кол-ва и состава добыв. флюида;

8.обор-е для разделения пластового флюида на Н, Г и В;9.обор-е для кондиционирования и подготовки Н,Г и В;10.обор-е для хранения продукции (резервуары);11.касса12.обор-е для перекачки продукции;13.службы и обор-е для подготовки экспл. и ремонта НГПО;

14.обор-е для освоения скважин.

Конструкция скважины:

1. Направление - для того, чтобы удержать почву (l=20-50м, d<550мм).

1. Кондуктор - для того, чтобы удержать верхние слабосцементированные породы (l<500м, d=290-326 мм)

2. Техническая колонна - для того, чтобы удержать от обвала стенки скв., для изоляции водопоглощающих пород.

3. Эксплуатационная колонна–

нефтяные скважины d=140,146,168мм

газовые d=168,178,196 мм

4. Летучка (хвостовик) - для перекрытия малого интервала (чаще перед вскрытием пласта)

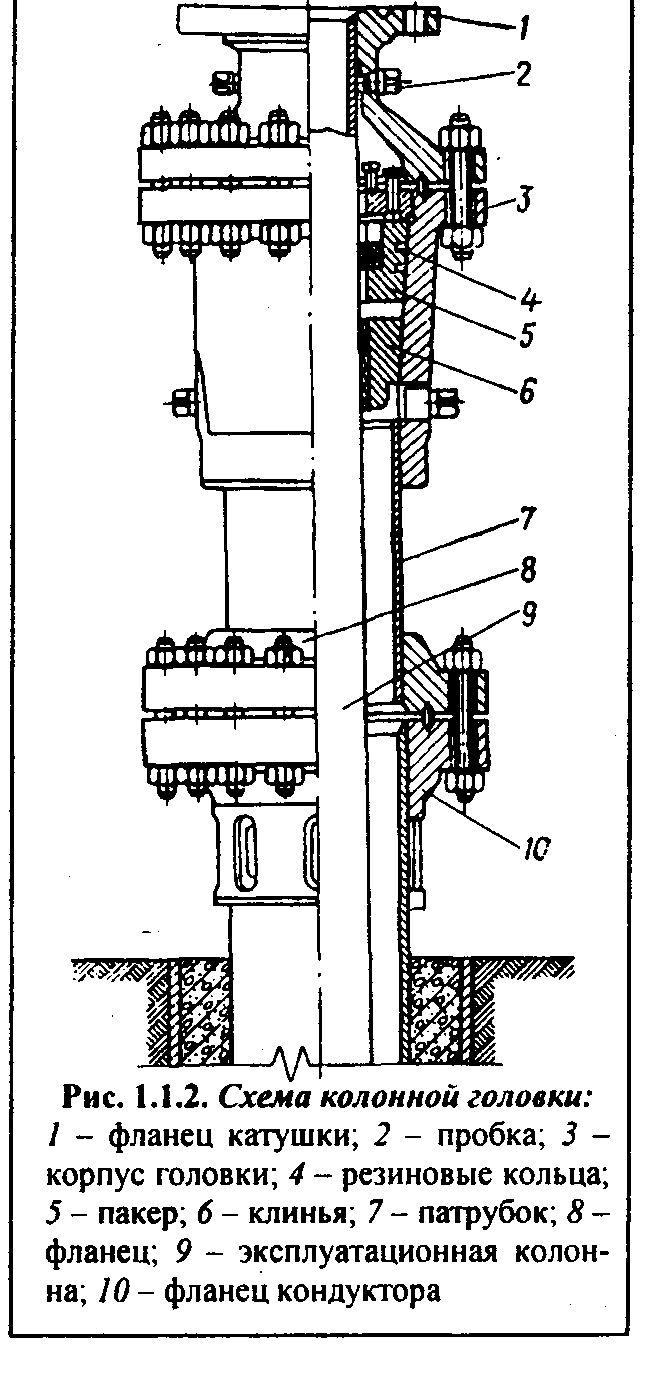

Колонная головка:

Обозн.: ГКк(м) – 168х196х210х-21 К1У2

Предназначена для связи в единое целое всех обсадных колонн скв., герметизации межтрубных пространств, обеспечения монтажа устьевого оборудования, проведения изоляционных работ в межтрубных простраанствах.

168 –  эксплуатационной колонны

196х210 - остальных составляющих скв.

21 – рабочее давление в Мпа

К – клиновая, М – муфтовая подвеска обсадных колонн.

К1(2,3) – коррозионно-стойкое исполнение (1 – до 1,5 % CO₂ и H₂S, 2 – 6%, 3 – 25%)

У – умеренный климат ( Т= - 40+40);

Т – тропическое исполнение (Т=+50)

Хл – холодный климат (Т=-50)
