Занятие Тема лабораторного занятия
7 «Исследование работы реле»
2 часа
Цель работы: определение опытным путем тока срабатывания электромагнитного реле, включение электрических цепей через реле времени.
I.Контрольные вопросы:
1.Что называют реле?
2.Привести схему электромагнитного реле.
3.Пояснить назначение, устройство и работу электромагнитного реле.
4.Что называют током срабатывания реле?
5.Каким должен быть ток обмотки сердечника реле для надежного контакта?
6.Что называют током отпускания?
7.Каким должен быть ток отпускания по сравнению с током срабатывания?
II. Выбор приборов и оборудования:
Таблица 7.1 – Приборы и оборудование
N п/п |
Наименование прибора или др. оборудования |
Тип |
Количество |
Технические характеристики |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
III.Порядок выполнения работы:
1.Открыть файл «WB». Ознакомиться с оборудованием к лабораторной работе.
Реле выбрать идеальное, задать ток срабатывания и отпускания (левой мышью открыть технические параметры реле, Label, в окне задать ток срабатывания Ion = , ток отпускания I hd = , OK. Fault, задействовать контакты 3,4,5. OK. (в течение исследований следить, чтобы контакты 3,4,5 были задействованы).
Реле времени обозначено TD. Заполнить табл.7.1.
2.Собрать цепь по схеме рис.7.1, управляемую электромагнитным реле.

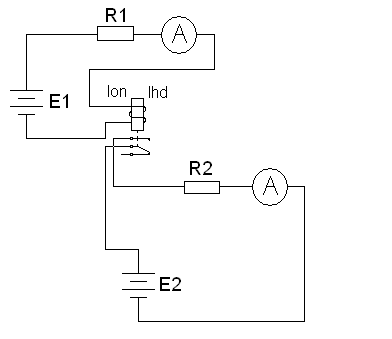

Рисунок 7.1 - Схема включения электромагнитного реле
3.Изменяя питание катушки реле или сопротивление резистора R1, выяснить при каком токе сработает реле.
Iсраб =
4.Изменяя питание катушки реле или сопротивление резистора R1, выяснить при каком токе произойдет отпускание реле.
Iотпуск =
3.Изменить ток срабатывания и отпускания реле, проследить за работой электрической цепи.
4.Собрать электрическую цепь рис. 7.2 (можно собрать любую цепь по желанию студентов), включить ее через реле времени (чтобы успеть проследить за работой цепи установить время срабатывания реле десятки секунд).
Рисунок 7.2 - Включение цепи через реле времени
IV. Выводы по проделанной работе:
