Занятие Тема лабораторного занятия

5 «Измерение токов, напряжений и сопротивлений»

2 часа

Цель работы:

1.Изучить устройство комбинированных приборов.

2.Научиться безошибочно выбирать положения переключателей, соответствующих роду измеряемой величины, определять и выставлять нужный предел измерения.

3.Осуществлять измерения токов, напряжений, сопротивлений цифровым комбинированным прибором.

I.Контрольные вопросы:

1.Пояснить методы измерения.

2.Для чего предназначены комбинированные приборы?

3.Какой предел измерения устанавливают, если неизвестна измеряемая величина?

4.Что необходимо сделать при возникновение на дисплее цифрового прибора «1»?

5.Перечислить достоинства цифровых приборов.

6.Приведите схему включения в цепь амперметра.

7.Приведите схему включения в цепь вольтметра.

8.Объснить методику измерения сопротивлений методом непосредственной оценки.

9.Привести формулы расчета абсолютной, относительной, приведенной погрешности.

±Δ =

δ =

γ =

10.Дать определения класса точности приборов.

II.Выбор приборов и оборудования:

Таблица 5.1 – Приборы и оборудование

N п/п	Наименование прибора или др. оборудования	Тип	Количество	Технические характеристики

III.Порядок выполнения работы:

1.Открыть файл «Электроника». Ознакомиться с оборудованием для выполнения работы. Заполнить табл.5.1.

2.Собрать цепь постоянного тока со смешанным соединением резисторов (рис. 11.1).

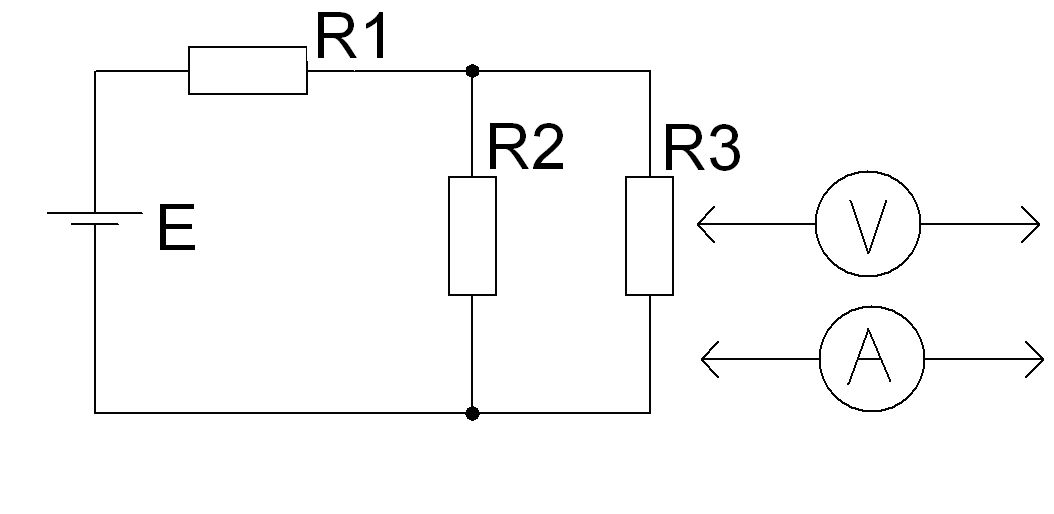

Рисунок 5.1 - Цепь для измерения токов и напряжений

3.Измерить силу тока на любом участке цепи на всех пределах измерения, результаты измерений занести в таблицу 5.2.

Таблица 5.2 – Данные наблюдений

N п/п	Измерение тока		Измерение напряжения
	Предел измерения	Результат измерения	Предел измерения	Результат измерения

4.Измерить напряжение на любом участке цепи на всех пределах измерения, результаты занести в таблицу 5.2.

3.Привести схему для измерения сопротивлений резисторов косвенным методом в зависимости от величины измеряемых сопротивлений.

Рисунок 5.2 - Схема включения амперметра и вольтметра для измерения сопротивлений

4.Привести формулу для расчета сопротивления резисторов.

Rx =

5.Определить сопротивление трех резисторов методом вольтметра – амперметра.

6.Результаты измерений и расчетов занести в таблицу 5.3.

Таблица 5.3 – Данные наблюдений

N п/п	Резисторы	Измерение методом амперметра - вольтметра			Измерение омметром
		U, В	I, А	Rx, Ом		Rx, Ом
1	R1
2	R2
3	R3

5.Измерить сопротивления тех же резисторов омметром, результаты записать в таблицу 5.3.

6.Определить относительную погрешность измерения тока и напряжения.

δ _I =

δ _U =
