Урок №54

Тема 8. Особливості будови підвіски та механізмів керування, основи їх то

План

1.Особливості будови гальмових систем автомобілів з пневматичним приводом. Будова і принципи дії гальмової камери.

2.Особливості конструкції та принципи дії приладів багатоконтурних гальмових систем.

3.Стоянкові гальмові системи.

Експлуатація будь-якого автомобіля допускається в тому випадку, якщо він має справну гальмівну систему. Гальмівна система необхідна на автомобілі для зниження його швидкості, зупинки й утримування на місці. На сучасних автомобілях з метою забезпечення безпеки руху встановлюють кілька гальмових систем, що виконують різне призначення. За цією ознакою гальмівні системи поділяють на робочу, запасну, стояночну, допоміжну.

У загальному вигляді гальмівна система складається з гальмових механізмів та їх приводу. Гальмові механізми під час роботи системи перешкоджають обертанню коліс, внаслідок чого між колесами і дорогою виникає гальмівна сила, що зупиняє автомобіль. Гальмові механізми розміщуються безпосередньо на передніх і задніх колесах автомобіля.

У барабанному гальмівному механізмі з пневматичним приводом використовується для розведення колодок розтискний кулак 7, що приводиться в рух важелем 8, посадженим на вісь розтискного кулака. Важіль відхиляється зусиллям, що виникає у пневматичній гальмовій камері 9, яка працює від тиску стисненого повітря. Повернення колодок у вихідне положення при оттормажіваніі відбувається під дією стяжний пружини 11. Нижні кінці колодок закріплено на ексцентрикових пальцях 10, які забезпечують регулювання зазору між нижніми частинами колодок та барабаном. Верхні частини колодок підводяться до барабана при регулюванні зазора за допомогою черв'ячного механізму.

Пневматичний привод застосовують на автомобілях великої вантажопідйомності. Він забезпечує досить великі сили в гальмових механізмах при невеликому зусиллі на гальмові педалі.

Пневматичний привод гальм автомобіля ЗИЛ-431410 складається з компресора 1, який нагнітає стиснуте повітря в балони (ресивери) З, гальмових камер 4, крана 7 керування, який зв'язаний за допомогою тяги з гальмовою педаллю 8, і з'єднувальної головки 5 з відокремлювальним краном, яка дає можливість приєднати гальмову систему причепа до системи пневматичного привода гальм автомобіля-тягача.

Вал компресора приводиться в обертання від колінчастого вала двигуна за допомогою пасової передачі. Створюваний компресором тиск, що досягає 0,7...0,9 МПа (7...9 кгс/см2), автоматично обмежується регулятором тиску. Величину тиску контролюють манометром 2.

Система пневматичного привода діє так.

Якщо натиснути педаль гальма, то кран керування сполучає гальмові камери всіх коліс з ресиверами. Стиснуте повітря, що надходить у кожну камеру, прогинає діафрагму 3, яка через шток 5 повертає важіль 6, а разом з ним і вал 10 розтискного кулака, який притискує колодки до барабана гальмового механізму колеса. Після відпускання педалі кран керування від'єднує гальмові камери коліс від ресиверів і сполучає їх з атмосферою. Повітря виходить з камер, пружини 11 повертають діафрагму у вихідне положення, і гальмування припиняється. Черв'як 7, вмонтований у важіль 6, і черв'ячна шестірня 9 дають можливість повертати вал 10 відносно важеля і цим регулювати зазор між колодками і барабаном гальмового механізму.

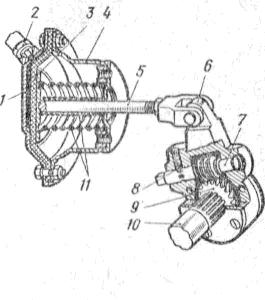

Г альмова камера:

1 — кришка корпусу; 2 — штуцер для відведення і підведення повітря; З — діафрагма; 4 — корпус; 5 — шток; 6 — важіль; 7 — черв'як; 8 — фіксатор черв'яка; 9 — черв'ячна шестірня; 10 — вал розтискного кулака гальмового механізму; 11 — пружини діафрагми Ресивери, які установлюють на автомобілях з пневматичним приводом гальм, виготовляють із сталі. їхній об'єм дає можливість виконувати 8...10 гальмувань без поповнення запасу стиснутого повітря, коли компресор з будь-яких причин не нагнітає повітря. Ресивери кріплять на поздовжніх балках рами. Вони мають штуцери для подачі стиснутого повітря до гальмового крана автомобіля, а в їхню нижню частину вкручені крани для випускання конденсату, який утворюється з водяної пари, що є в повітрі. Щоб уникнути підвищення тиску повітря в системі пневматичного привода гальм понад допустиме, яке може бути внаслідок порушення роботи регулятора тиску, в одному з балонів (найчастіше в правому) встановлюють запобіжний клапан, який автоматично відкривається, якщо тиск повітря в системі досягає 0,9...0,95 МПа (9...9,5 кгс/см2).

Систему пневматичного привода можна використовувати (якщо треба) також для накачування шин та інших робіт, виконуваних за допомогою стиснутого повітря.

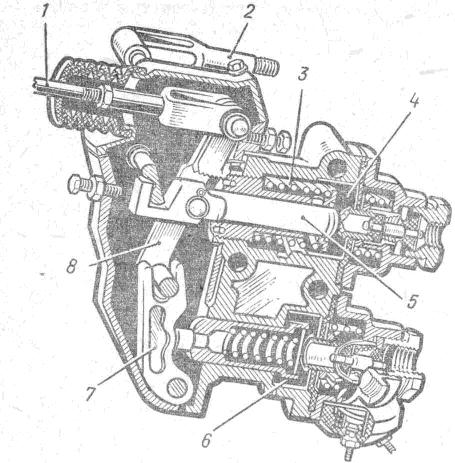

Комбінований гальмовий кран:

1 — тяга; 2 — привод від стоянкового гальма; З — зрівноважувальна пружина камери причепа; 4 — камера привода гальм причепа; 5 — шток; 6 — камера привода гальм автомобіля; 7 — малий важіль; 8 — великий важіль

На автомобілі ЗИЛ-431410 установлюють гальмовій кран, який має еластичну діафрагму З з прогумованої тканини і конічні клапани 9 і 10 виготовлені з гуми.

Діафрагма затиснута між корпусом 1 і кришкою 4 крана і з'єднана з напрямним стаканом 7. Важіль 2 гальмового крана встановлюють на осі, закріпленій у корпусі. У корпусі розміщені зрівноважувальна пружина 11 із стаканом і клапан, який закриває випускний отвір. Впускний і випускний клапани з поворотною пружиною, поворотна пружина діафрагми і вмикач стоп-сигналу 5 розміщені в кришці гальмового крана.

Коли колеса автомобіля розгальмовані, випускний клапан відкритий і порожнина гальмових камер сполучена з порожниною гальмового крана, яка сполучена з атмосферою, а впускний конічний клапан закритий під тиском поворотної пружини. Стиснуте повітря в гальмові камери не надходитиме. У момент гальмування педаль гальма під дією ноги водія рухається вниз, і тяга, з'єднана з нею, переміщує важіль гальмового крана, який за допомогою зрівноважувальної пружини притискує сідло до випускного клапана. Одночасно шток, який зв'язує між собою клапани, відкриває впускний клапан, і стиснуте повітря надходить у гальмові камери — колеса загальмовуються .

Якщо відпускають педаль гальма, важіль гальмового крана повертається у початкове положення, зрівноважувалька пружина вивільняється, впускний клапан закривається, випускний відкривається і стиснуте повітря вільно виходить з гальмових камер в атмосферу — колеса розгальмовуються.

2. Особливості привода гальм автомобілів КамАЗ. Гальмова система автомобілів сім'ї КамАЗ виконує функції робочого, стоянкового, запасного й допоміжного гальм, а також забезпечує аварійне розгальмовування стоянкового гальмового механізму. Різні за функціональним призначенням гальма, автономні й незалежні, мають спільні елементи в схемі пневматичного привода й характеризуються високою ефективністю. Робоче гальмо забезпечує службове й екстрене гальмування до повної зупинки автомобіля. Керують приводом робочого гальма ножною педаллю, й воно діє на два контури, які приводять роздільно гальмові камери передніх коліс і коліс середнього та заднього мостів.

Стоянкове гальмо виконано разом із запасним у вигляді пружинних енергоакумуляторів у гальмових камерах заднього візка, які діють на гальмові механізми коліс. Для вмикання стоянкового гальма рукоятку ручного крана керування переводять у верхнє фіксоване положення. Як запасне гальмо пружинні енергоакумулятори спрацьовують автоматично в разі повного або часткового виходу з ладу привода робочого гальма й забезпечують плавне зниження швидкості автомобіля аж до зупинки. Отже, гальмові механізми коліс заднього візка спільні для робочого, стоянкового й запасного гальм.

Допоміжне гальмо призначається для зменшення навантаження на колісні гальмові механізми під час гальмування на довгих спусках. Дія його ґрунтується на використанні протитиску, який створюється у випускних трубопроводах після перекриття їхнього перерізу спеціальною заслінкою й вимкнення подачі палива в циліндри двигуна. Керування заслінкою й вимкнення подачі палива здійснюються дистанційно пневматичними циліндрами.

Пневматичний привод гальм виконано за багатоконтурною схемою. Усього в схемі передбачено п'ять контурів і спільну ділянку, звідки система живиться стисненим повітрям.

3.Конструктивне виконання стоянкової гальмової системи на автомобілі залежить від розташування гальмових механізмів та їхнього привода. На більшості вантажних автомобілів стоянкове гальмо розміщують у вузлах трансмісії, тому воно називається трансмісійним.

На сучасних вантажних автомобілях із пневмоприводом гальмової системи широко застосовується стоянкове гальмо, в якому використано гальмові камери з енергоакумуляторами. Це дає змогу відмовитися від окремих механізмів, які виконують функції тільки стоянкового гальма, й використати для цього механізми робочого гальма.

Конструкція стоянкової гальмової системи автомобіля ЗИЛ-431410

1 — важіль з рукояткою; 2 — регулювальний важіль; 3 — кулак; 4 — опорний диск; 5 — гальмовий барабан; 6 — пружина; 7 — колодки; 8 — тяга; 9 — сектор
