Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Санкт-Петербургский государственный горный институт им. Г.В. Плеханова
(технический университет)
К У Р С О В О Й П Р О Е К Т
Буровые машины и механизмы
По дисциплине __________________________________________________________
________________________________________________________________________
(наименование учебной дисциплины согласно учебному плану)
Пояснительная записка
Т
«Поверочный расчет лебедки станка
ЗИФ-1200МР»
________________________________________________________________________
________________________________________________________________________
РТ-04
А
Краснов К.Ю.
(подпись) (Ф.И.О.)
ОЦЕНКА: _____________
ДАТА: _________________
ПРОВЕРИЛ
профессор
Р
Шелковников И.Г.
(должность) (подпись) (Ф.И.О.)
Санкт-Петербург
2008
Содержание

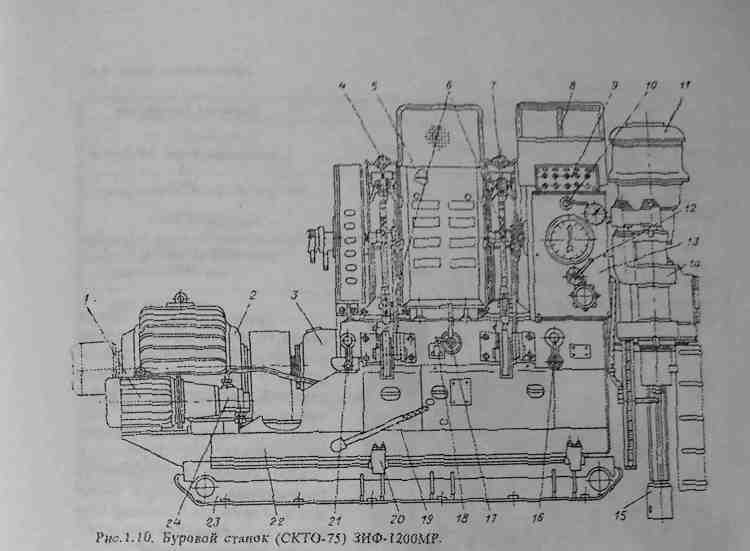

Рис. 1 Буровой станок ЗИФ-1200МР 4
Введение
Буровой агрегат ЗИФ-1200А (рис.1) предназначен для бурения вертикальных и наклонных геологоразведочных скважин до глубины 1200 м с начальным диаметром 220 мм и конечным диаметром 91 мм.
Этот агрегат применяют при бурении скважин на воду в твердых породах.
Агрегат состоит из станка ЗИФ-1200Л, смонтированного на одной раме с электродвигателем, двух промывочных насосов ЗИФ-200/40, электродвигателей для привода буровых насосов, электрораспределительного щита, четырехступенчатой коробки скоростей и мощной лебедки с устройством для водяного охлаждения тормозного шкива барабана. Станок рассчитан на бурение при высоких скоростях.
Гидравлическая подача шпинделя станка обеспечивает плавное продвижение бурового снаряда, позволяет эффективно . регулировать давление на забой. Следовательно, значительно облегчается труд буровой бригады, а также уменьшается число несчастных случаев по сравнению с работой на станках с рычажной подачей.
Кроме того, при встрече каверны в скважине жидкость, находящаяся под поршнями гидравлических цилиндров вращателя станка будет препятствовать падению бурового снаряда.
Левое вращение шпинделя вращателя, осуществляемое реверсированием электродвигателя станка, и возможность работать шпинделем как гидравлическим домкратом позволяют легко и быстро ликвидировать аварии.
На случай прекращения подачи электроэнергии гидравлическая система станка снабжена ручным маслонасосом для подъема бурового снаряда, что дает возможность предотвращать прихват бурового инструмента в скважине.
Буровой агрегат комплектуется заводом-изготовителем принадлежностями и инструментом, необходимым для вращательного бурения в породах различной твердости с получением керна. Для бурения в мягких породах буровой агрегат снабжен трехгранной ведущей рабочей штангой со специальным патроном, с применением которой значительно сокращается вспомогательное время, затрачиваемое на перехваты бурового инструмента зажимными патронами вращателя.
При работе с ведущей штангой разгрузка давления бурового инструмента на забой скважины осуществляется через лебедку; динамометр вмонтирован в мертвый конец каната барабана лебедки.
