Графическая интерпретация результатов расчета фракционного анализа
1. Строим кривую элементарных фракций λ.
На оси ординат (рис. 2) откладываем в масштабе суммарные выходы всплывших фракций (графа 4): 55,9; 65,3; 75,9; 76,2; 79,3 и 100%. Проводим вспомогательные линии, параллельные оси абсцисс, и на этих линиях откладываем в масштабе зольность элементарных фракций (графа 3): 4,8; 10,1; 18,6; 30,0; 45,9 и 75,2%. В пределах каждой фракции проводим линии, параллельные оси ординат. Через середины этих линий проводим плавную кривую λ так, чтобы площади заштрихованных криволинейных треугольников были равновелики.

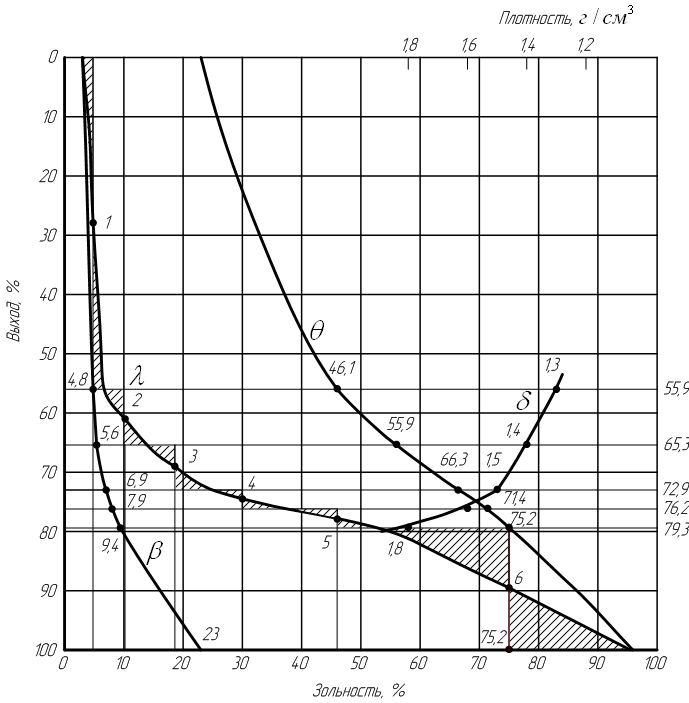

Рис. 2. Кривые обогатимости угля класса 13-100 мм
2. Строим кривую всплывших фракций β по данным граф 4 и 5 табл. 2. На вспомогательных линиях (см. рис. 2) откладываем в масштабе соответствующие значения средней зольности всплывших фракций (графа 5): 4,8; 5,6; 6,9; 7,9; 9,4; и 23%. Полученные точки соединяем плавной кривой β, начало которой должно совпадать с началом кривой λ.
3. Строим кривую потонувших фракций θ по данным граф 6 и 7 табл. 2. На вспомогательных линиях откладываем снизу в масштабе значения средней зольности потонувших фракций (графа 7): 75,2; 71,4; 66,3; 55,9; 46,1 и 23%. Полученные точки соединяем плавной кривой θ, конец которой должен совпадать с концом кривой λ, а начало должно соответствовать концу кривой β на линии, параллельной оси ординат.
4. Строим кривую плотностей δ по данным граф 1 и 4 табл. 2. На верхней стороне квадрата (принятого за ось плотности) откладываем в масштабе (справа налево) плотность фракций: 1,3; 1,4; 1,5; 1,6; и 1,8 . Через эти точки проводим линии, параллельные оси ординат, до пересечения с соответствующими вспомогательными линиями выходов. Полученные точки соединяем плавной кривой δ.
Варианты домашних заданий Вариант №1
По результатам ситового анализа (табл. 1.1) построить кривые гранулометрического состава , и определить выход и зольность класса 6-13 мм и 15-25 мм.
Таблица 1.1
Результаты ситового анализа угля и его зольность
Класс, мм |
,% |
,% |
50-100 |
13,0 |
30,0 |
25-50 |
23,5 |
29,5 |
13-25 |
18,5 |
16,5 |
6-13 |
21,0 |
14,0 |
0-6 |
24,0 |
9,0 |
Исходный |
100,0 |
20,0 |
По результатам фракционного анализа (табл. 1.2) построить кривые обогатимости угля класса 13-100 мм.
Таблица 1.2
Результаты фракционного анализа угля и его зольность
Плотность фракции, |
,% |
,% |
<1,3 |
39,5 |
3,6 |
1,3-1,4 |
32,6 |
6,8 |
1,4-1,5 |
8,3 |
10,3 |
1,5-1,6 |
3,7 |
29,2 |
1,6-1,8 |
3,7 |
44,0 |
1,8> |
12,2 |
72,1 |
Итого |
100,0 |
16,0 |
