Шлифовка седла клапана

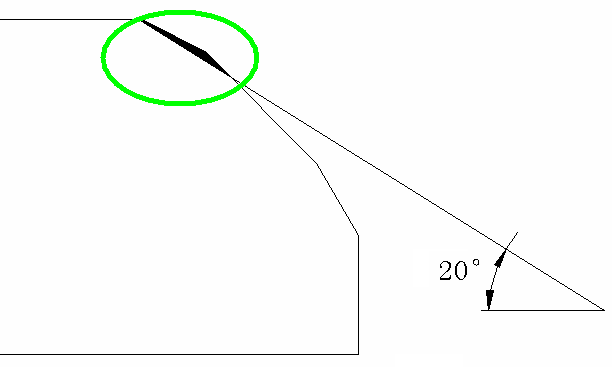

У
Внимание: нанесите оттеночное покрытие на седло клапана для большего удобства.
С

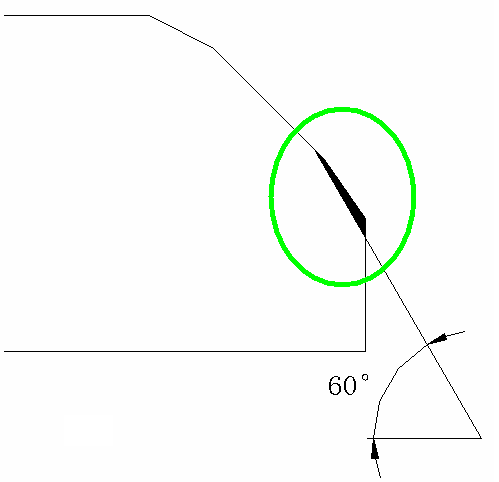

Снимите ¼ внутренней кромки седла клапана с помощью фрезерного станка под углом 60°.

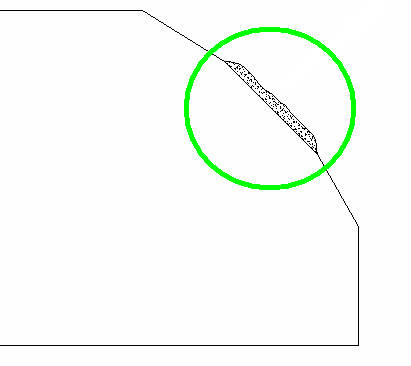

Осмотрите обрабатываемую поверхность.

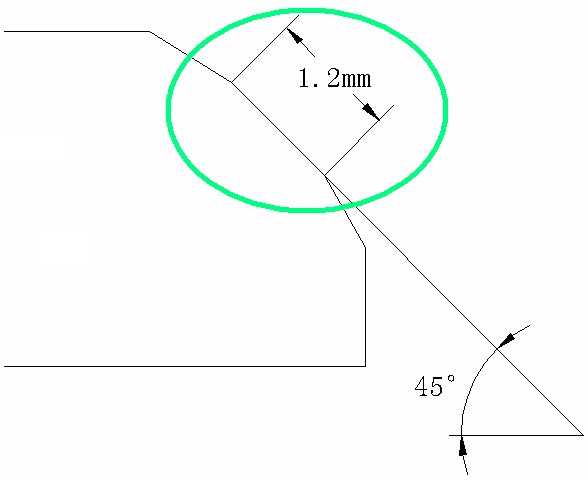

Шлифуйте рабочую поверхность седла клапана на фрезерном станке под углом 45°, чтобы достичь необходимой ширины. Удалите все неровности.
Ширина рабочей поверхности седла клапана:
Впуск: 1.2 мм
Выпуск：1.2 мм
Е

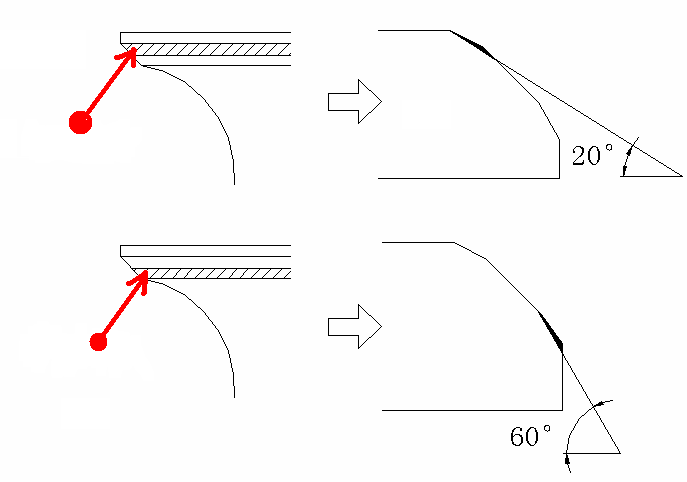

Если рабочая поверхность слишком низко, используйте резец 60°, чтобы поднять седло клапана.
Для шлифовки используйте резец 45°.
После шлифовки, нанесите средство для полировки и осторожно отполируйте седло клапана.
Установка.
Установка проводится в порядке, обратном разборке.
Внимание: при установке пружины клапана расположите конец с близко разположенными витками в сторону камеры сгорания. При установке сухарей используйте съемник пружины.
При установке клапана нанесите подходящую смазку на шток клапана и установите его в направляющую.
Цилиндро-поршневая группа.
Технические данные Единица：мм
Деталь |
Стандартное значение |
Допустимое значение |
||
Цилиндр |
Внутренний диаметр |
57.50-57.413 |
57.513 |
|
Цилиндричность |
0.004 |
0.004 |
||
Закругленность |
0.005 |
0.005 |
||
Плоскостность |
0.05 |
0.05 |
||
Поршень Поршневое кольцо Поршневой палец |
Направление отметок на цилиндре |
“IN” напротив впускного клапана |
/ |
|
Точка измерения внешного диаметра поршня |
57.465－57.485 (в нижней части юбки цилиндра 7мм) |
57.485 |
||
Диаметр отверстия для поршневого пальца |
14.002－14.008 |
14.04 |
||
Внешний диаметр поршневого пальца |
13.994-13.999 |
13.97 |
||
Зазор между цилиндром и поршнем |
0.03-0.053 |
0.053 |
||
Зазор между поршневым кольцом и канавкой |
Первое |
0.03－0.07 |
0.10 |
|
Второе |
0.03－0.07 |
0.10 |
||
Зазор поршневых колец |
Первое |
0.10-0.25 |
0.50 |
|
Второе |
0.20-0.35 |
0.60 |
||
Маслосъемное |
0.1－0.6 |
|
||
Зазор поршня и поршневого пальца |
0.003-0.014 |
0.03 |
||
Внутренний диаметр малой головки шатуна |
14.010－14.018 |
14.04 |
||
Зазор шатуна и поршневого пальца |
0.011－0.024 |
0.05 |
||
