Распредвал.

О

смотрите подшипники распредвала. Если вращение подшипника нестабильно, подшипник следует заменить. Осмотрите внутреннее кольцо подшипника. Если крепление к распредвалу ненадежно, его следует заменить.

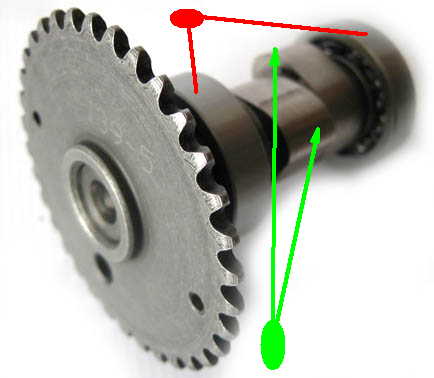

Осмотрите кулачки распредвала. При обнаружении износа, царапин или выкрашивания, распредвал следует заменить.

Во время осмотра, измерьте высоту кулачков распредвала.

Высота кулачков распредвала:

Впускного клапана - 29.75 мм

Выпускного клапана - 29.40 мм

Если результат измерений не совпадает со стандартным значением, распредвал следует заменить.

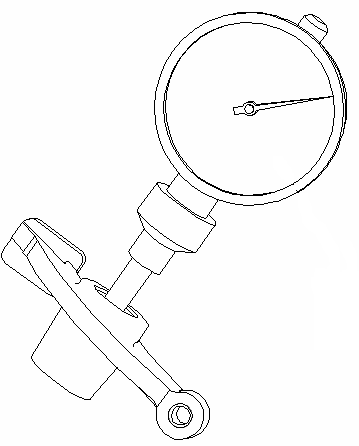

С помощью микрометра измерьте внешний диаметр оси коромысла клапана.

Допустимая величина: 9.90 мм

С помощью нутромера измерьте внутренний диаметр отверстия коромысла клапана.

Допустимая величина: 10.10 мм.

Допустимая величина зазора между стенкой отверстия и осью коромысла: 0.033 мм.

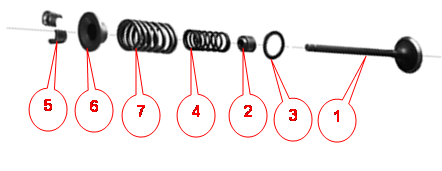

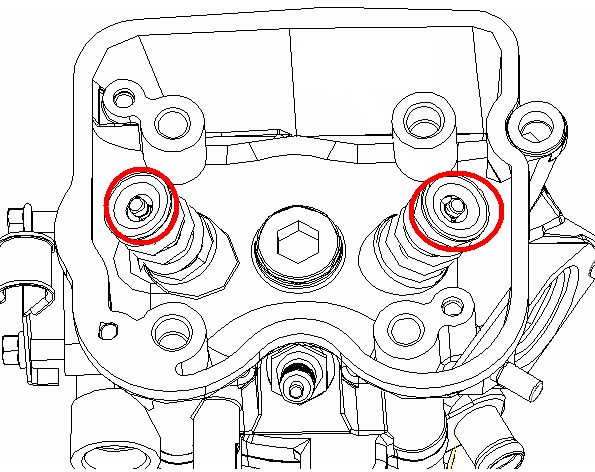

Используйте устройство для снятия пружины клапана, чтобы сжать пружины клапана (4) (7).

Снимите сухари клапана (5).

Снимите тарелку пружины (6), пружины (4) (7), шайбу пружины клапана (3) и клапан (1).

Клапана.

И

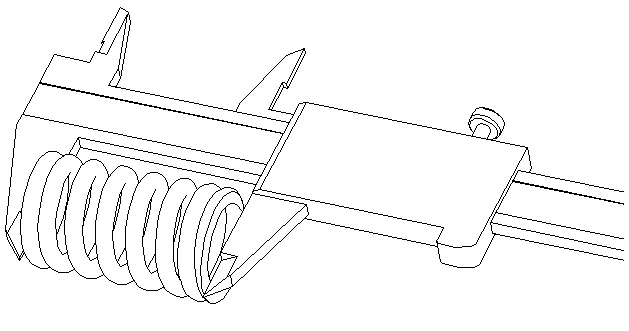

змерьте свободную длину пружины клапана.

Допустимое значение:

Внутренняя - 31.8 мм

Наружная - 34.9 мм

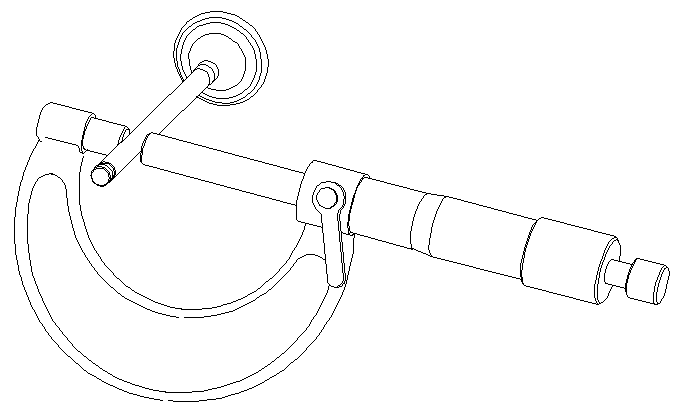

Измерьте диаметр штока клапана.

Допустимое значение: 4.95 мм

Осмотрите направляющую втулку клапана. Используйте развертку для очистки направляющей от нагара перед осмотром.

Внимание: развертку следует вращать по часовой стрелке, вращение против часовой стрелки запрещенео.

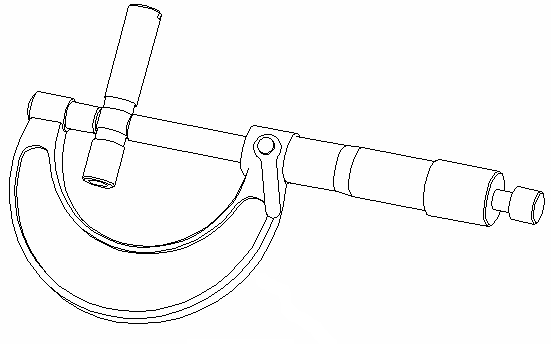

Измерьте внутренний диаметр направляющих втулок клапана.

Допустимое значение: Впуск/выпуск: 5.03 мм.

Зазор между штоком клапана и направляющей втулкой.

Допустимое значение:

Впуск: 0.08 мм

Выпуск: 0.10 мм

Внимание: если зазор между штоком клапана и направляющей превышает допустимое значение, направляющую следует заменить.

После замены направляющей следует обработать седло клапана.

Оставьте новую направляющую на час в морозильной камере.

Нагрейте головку цилиндра в печи до температуры 100-150 С⁰.

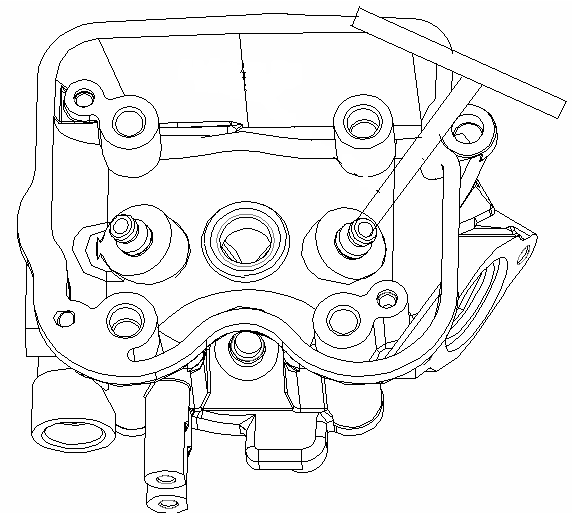

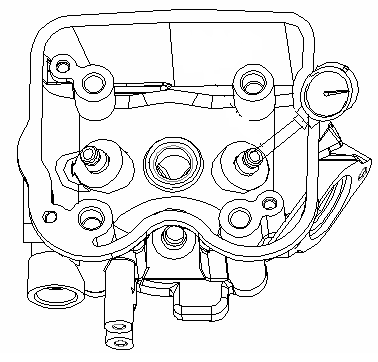

Закрепите головку цилиндра. При помощи съемника направляющей вытащите старую направляющую из верхней части цилиндра.

Установите новое уплотнительное кольцо на новую направляющую. Установите направляющую втулку в головку цилиндра.

Внимание: будьте осторожны, чтобы не повредить головку цилиндра при установке.

После установки направляющей втулки обработайте внутреннюю поверхность втулки разверткой.

Внимание: Используйте смазочно-охлаждающую жидкость. Вращение развертки должно идти по часовой стрелке.

У

далите нагар из камеры сгорания, полностью очистите впускной и выпускной клапаны.

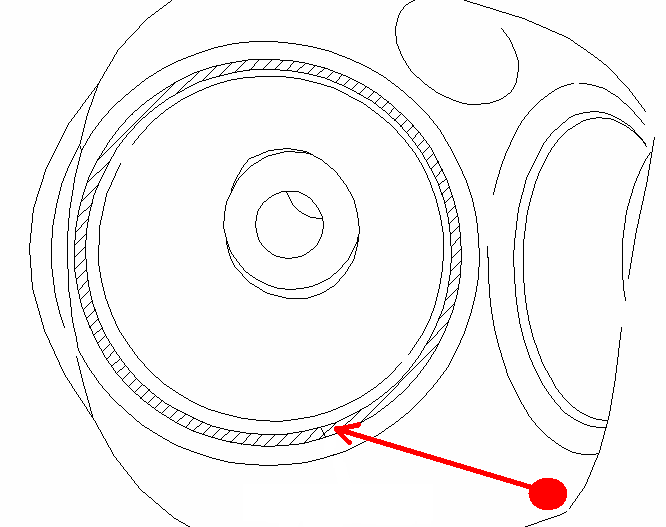

Проверьте ширину рабочей поверхности седла клапана.

Допустимое значение: впуск/выпуск: 1.7мм
