Снятие и разборка двигателя
При демонтаже двигателя с рамы требуется соблюдать определенный порядок выполнения операций.
Перед демонтажем двигателя нужно, прежде всего, как следует вымыть МотоТС. После этого МотоТС установите на мотоподъёмник (монтажную скамью, подставку).
Снимите подседельный багажник и облицовку скрывающую болты крепления двигателя к раме.
Отсоедините аккумуляторную батарею.
Отсоедините разъёмы электропроводов идущих к двигателю.
ВНИМАНИЕ: При отсоединении любых проводов их необходимо промаркировать любым доступным способом. Это значительно облегчит сборку.
Снимите наконечник провода высокого напряжения со свечи зажигания и выверните свечу.
Отсоедините топливопровод от карбюратора и заглушите его.
Снимите крыло заднего колеса.
Отсоедините от двигателя троса управления двигателем, привод заднего тормоза.
Снимите выпускную трубу с глушителем.
Снимите воздушный фильтр.
Отверните гайки болтов крепления двигателя к раме и выньте болты.
Снимите двигатель с задним колесом с рамы.
Головка цилиндра
Технические характеристики Единица измерения: мм
Деталь |
Стандартное значение |
Допустимое отклонение |
||
Давление в цилиндре |
1.25 МПа |
/ |
||
Плоскостность крышки головки цилиндра |
0.03 |
0.03 |
||
Клапан Направляющая |
Клапанный зазор |
Впуск |
0.10 |
0.12 |
Выпуск |
0.13 |
0.14 |
||
Внутренний диаметр направляющей |
Впуск |
5.00-5.012 |
5.03 |
|
Выпуск |
5.00-5.012 |
5.03 |
||
Зазор между штоком и направляющей |
Впуск |
0.010-0.035 |
0.08 |
|
Выпуск |
0.030-0.05 |
0.10 |
||
Ширина седла клапана |
Впуск |
1.2 |
1.7 |
|
Выпуск |
1.2 |
1.7 |
||
Пружина наружная |
Свободная длина |
впуск/ выпуск |
35.4 |
34.9 |
Пружина внутренняя |
Свободная длина |
впуск/ выпуск |
32.3 |
31.8 |
Коромысло |
Диаметр отверстия коромысла |
впуск/ выпуск |
10.00-10.015 |
10.10 |
Диаметр оси коромысла |
впуск/ выпуск |
9.982-9.988 |
9.90 |
|
Зазор между отверстием и осью коромысла |
впуск/ выпуск |
0.012-0.033 |
0.033 |
|
Высота кулачка |
Впуск |
29.75 |
29.70 |
|
выпуск |
29.45 |
29.40 |

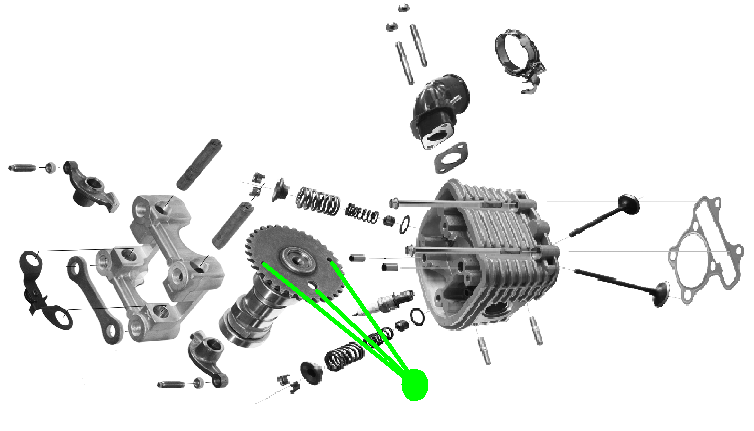

Головка цилиндра
Р

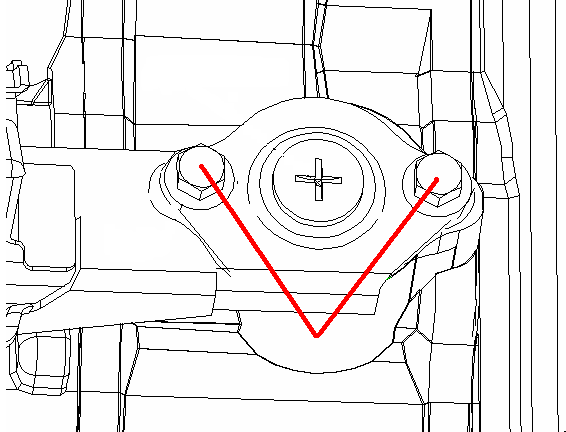

Отверните болты крепления крышки головки цилиндра, снимите крышку.
Установите двигатель в ВМТ ориентируясь на метки на звёздочке распредвала и меткам на генераторе.

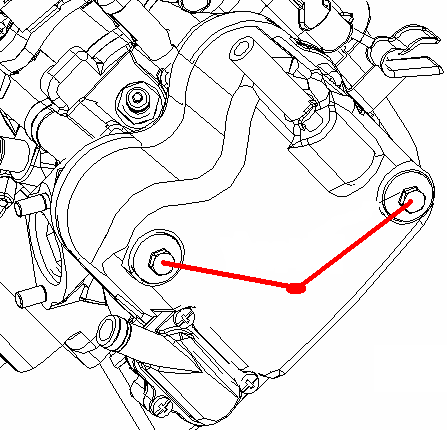

Отверните болты крепления натяжителя цепи ГРМ и снимите натяжитель с прокладкой.
Снимите

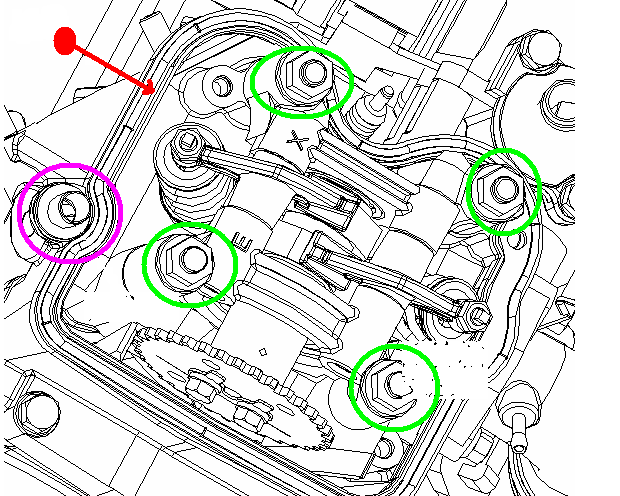

прокладку крышки головки цилиндра
(красная стрелка) и направляющую втулку

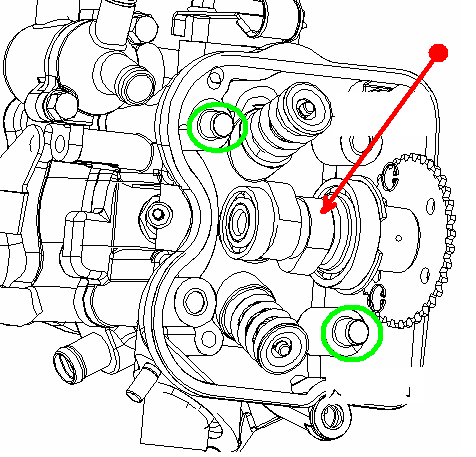

Отверните гайки (зелёный цвет) и снимите корпус подшипников распредвала с распредвалом и коромыслами клапанов в сборе.
Внимание: при отворачивании гаек ослабление и затяжка должна производиться крест-накрест, в противном случае возможно повреждение деталей.
Снимите цепь ГРМ со звездочки распредвала.
Снимите распредвал.
Снимите направляющие втулки (зелёный цвет).
Внимание: цепь следует закрепить, чтобы исключить ее падение в картер.

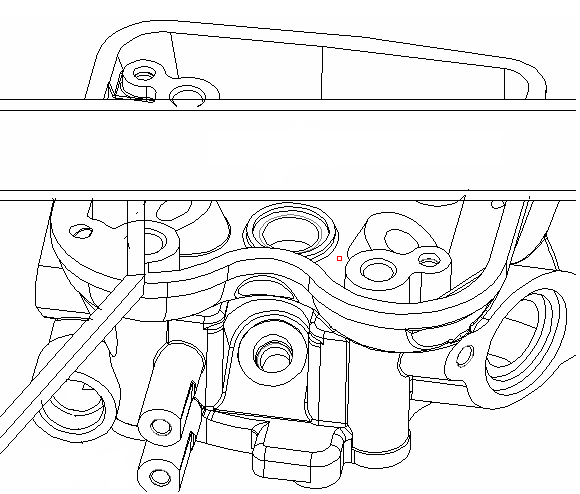

Вверните болт M5 в ось коромысла клапана и вытащите оси.
С
Снимите успокоитель цепи ГРМ.
Считите нагар с головки цилиндра.
Измерьте плоскостность головки цилиндра.
Допустимое значение: 0.15 мм
Когда величина плоскостности превышает допустимое значение, следует провести шлифовку поверхности, обрабатывая поверхность движениями, повторяющими форму цифры “8”.
