11.5. Выбор шин и изоляторов
Шины распределительных устройств выбирают по номинальным параметрам (току и напряжению) в соответствии с максимальными расчетными нагрузками и проверяют по режиму КЗ. Наибольшие напряжения в металле при ударном КЗ (см. гл. 14) не должны превосходить 70% допустимого по ГОСТ, что составляет: для меди марки МТ σдоп = 1400 кгс/см2 при υш = 250°С, для алюминия марки AT σдоп = 700 кгс/см2 при υш = 200 °С. Сборные шины распределительных устройств не проверяют на экономическую плотность тока.
Изоляторы выбираются по номинальному напряжению, номинальному току (проходные и линейные изоляторы), проверяются на разрушающее воздействие тока трехфазного КЗ на шинах и термическое действие тока КЗ.
Наихудшим видом силовой нагрузки для изоляторов является та, которая создает наибольший изгибающий момент. Допустимое усилие Faon = 0,6 Fpaзp, определяемое из разрушающего усилия Fpaзp = (375...2000 кг) с учетом коэффициента запаса прочности, равного 0,6.
11.6. Выбор и проверка трансформаторов тока
Трансформаторы тока в установках напряжением выше 1 кВ имеют следующее предназначение:
отделить цепи высокого напряжения от цепей измерительных приборов или аппаратов защиты, обеспечивая безопасность их обслуживания;
снизить измеряемый ток до значения, допускающего подключение последовательных катушек измерительных приборов или аппаратов защиты.
Трансформаторы тока (ТТ) выбирают по номинальному напряжению, первичному и вторичному токам, по роду установки (внутренняя, наружная), конструкции, классу точности и проверяют на термическую и динамическую стойкость токам КЗ.
В справочниках приводятся следующие технические данные трансформаторов тока: тип; конструктивное исполнение; номинальное напряжение Uном ТТ; номинальный ток первичный Iном.1т.т и вторичный Iном.2т.т; номинальные вторичные нагрузки Sном.2т.т при разных классах точности (0,5; 1; 3; 10); четырехсекундная или односекундная термическая стойкость (кратность) kтерм токам КЗ; номинальная предельная кратность kуд, обусловленная необходимостью увеличения номинального первичного тока для обеспечения электродинамической устойчивости токам КЗ.
Номинальной мощностью нагрузки трансформаторов тока Sном2т.т называется мощность, при которой погрешность не превышает погрешности, установленной для данного класса точности трансформаторов. Наивысший класс точности, в котором может работать ТТ, называется номинальным классом точности (0,2; 0,5; 1; 3; 10), что соответствует значениям токовых погрешностей, выраженных в %. Класс точности ТТ должен быть для счетчиков 0,5; для щитовых электроизмерительных приборов и реле - 1 и 3.
11.7. Выбор трансформаторов напряжения
Трансформаторы напряжения (ТН) для питания измерительных приборов и реле выбирают по номинальному напряжению первичной обмотки, классу точности, схеме соединения обмоток и конструктивному исполнению.
Соответствие классу точности следует проверить путем сопоставления номинальной мощности ТН с фактической нагрузкой от подключенных приборов. Суммирование нагрузок в практических расчетах производится арифметически без учета коэффициента мощности отдельных нагрузок. Все нагрузки, включенные в междуфазные напряжения, приводятся к напряжению 100 В.
Классы точности характеризуются наибольшими допускаемыми ГОСТ погрешностями напряжения. Для ТН установлены четыре класса точности: 0,2; 0,5; 1; 3. Цифра означает предельно допустимую погрешность в процентах.
ТН класса 0,2 применяют для питания расчетных счетчиков, устанавливаемых на мощных генераторах; ТН класса 0,5 - для питания расчетных счетчиков других присоединений и измерительных приборов класса 1 и 1,5; ТН класса 1 - для указательных приборов класса 2,5; ТН класса 3 - для релейной защиты.
Трансформаторы напряжением до 6 кВ выполняются с воздушным охлаждением (сухими) и обозначаются «С»; трансформаторы напряжением 10 кВ и выше выполняются с масляным охлаждением и обозначаются «М».
По конструкции ТН выполняются однофазными (НОС-0,5; НОМ-10; НКФ-110) и трехфазными (НТМ-10; НТМИ-10). Число, стоящее после обозначения типа ТН, указывает значение первичного номинального напряжения в кВ. В обозначении трансформаторов напряжения, предназначенных для контроля изоляции, ставится буква И, например, НТМИ.

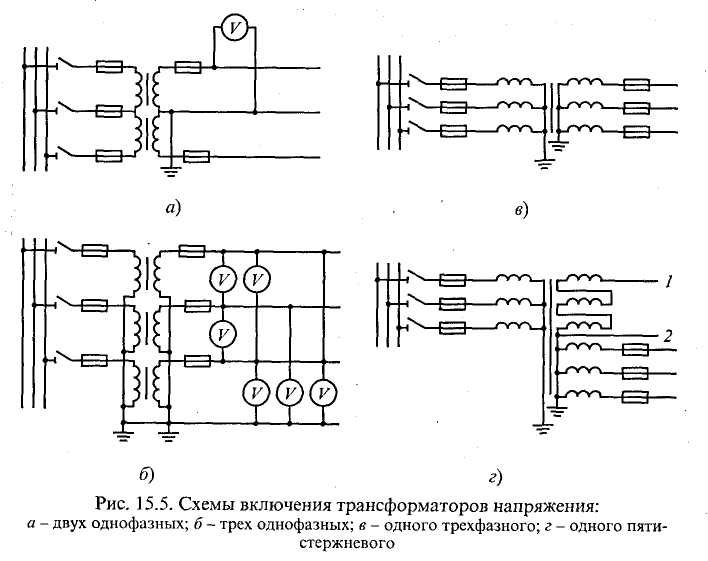

Наиболее часто применяемые схемы включения трансформаторов напряжения с защитой предохранителями приведены на рис. 15.5.
В пятистержневом трансформаторе в нормальном режиме напряжение на концах разомкнутого треугольника дополнительных обмоток 1, 2 равно нулю, так как геометрическая сумма фазных напряжений трехфазной системы равна нулю. При однофазном замыкании на землю на стороне высшего напряжения напряжение на концах обмоток разомкнутого треугольника равно сумме напряжений двух фаз. В этом случае приборы и аппараты, включенные на это напряжение, должны сработать и подать сигнал о наличии неисправности в сети.
Номинальная мощность трансформаторов напряжения при питании приборов учета (класс 0,5) составляет 25... 150 В-А; при питании релейной защиты (класс 3) - 100... 600 В-А.
Проверку по электродинамической и термической стойкости трансформаторов напряжения и их ошиновки обычно не производят.
В справочниках приводятся следующие технические данные трансформаторов напряжения: тип; конструктивное исполнение; номинальное напряжение первичное Uном.т.н вторичное напряжение равно 100 В или 100/√3 В; номинальная мощность Sном.т.н при разных классах точности (0,2; 0,5; 1; 3); максимальная мощность вне классов точности.
