Коммутационные аппараты напряжением до 1 кВ Предохранители напряжением до 1 кВ

Предохранители применяются для защиты электроустановок от токов КЗ. Защита от перегрузок с помощью предохранителей воз­можна только при условии, что защищаемые элементы установки будут выбраны с запасом по пропускной способности, превышаю­щим примерно на 25% номинальный ток плавкой вставки.

Плавкие вставки предохранителей выдерживают токи, превыша­ющие на 30...50% их номинальные токи в течение одного часа и более. При токах, превышающих номинальный ток плавких вста­вок на 60... 100%, они плавятся за время менее одного часа.

Наиболее распространенными предохранителями, применяемы­ми для защиты электроустановок напряжением до 1 кВ, являются:

ПР - предохранитель разборный;

НПН - насыпной предохранитель, неразборный;

ПНР-2 - предохранитель насыпной, разборный.

Шкала номинальных токов предохранителей 15... 1000 А.

Наполнителем является кварцевый мелкозернистый песок.

Плавкие предохранители делят на инерционные - с большой теп­ловой инерцией, т. е. способностью выдерживать значительные крат­ковременные перегрузки током; безынерционные - с малой тепло­вой инерцией, т. е. с ограниченной способностью к перегрузкам. К первым относятся предохранители с винтовой резьбой и свинцо­вым токопроводящим мостиком, ко вторым - трубчатые предохра­нители с медным токопроводящим мостиком.

Автоматические выключатели

Автоматические выключатели (автоматы), не обладая недостат­ками предохранителей, обеспечивают быструю и надежную защи­ту проводов и кабелей сетей как от токов перегрузки, так и от то­ков короткого замыкания. Кроме того, они используются и для управления при нечастых включениях и отключениях. Таким обра­зом, автоматические выключатели совмещают в себе одновремен­но функции защиты и управления.

Для выполнения защитных функций автоматы снабжаются либо только тепловыми, либо только электромагнитными расцепителями, либо комбинированными расцепителями (тепловыми и электро­магнитными). Тепловые расцепители осуществляют защиту от токов перегрузки, а электромагнитные - от токов короткого замыкания.

Действие тепловых расцепителей автоматов основано на использовании нагрева биметаллической пластинки, изготовлен­ной из спая двух металлов с различными коэффициентами тепло­вого расширения. В расцепителе при токе, превышающем тот, на который они выбраны, одна из пластин при нагреве удлиняется больше и вследствие большего ее удлинения воздействует на отклю­чающий пружинный механизм. В результате чего коммутирующее устройство автомата размыкается.

Тепловой расцепитель автомата не защищает питающую линию или асинхронный двигатель от токов короткого замыкания. Это объясня­ется тем, что тепловой расцепитель, обладая большой тепловой инер­цией, не успевает нагреться за малое время существования тока КЗ.

Электромагнитный расцепитель представляет собой электромагнит, который воздействует на отключающий пружинный механизм. Если ток в катушке превышает определенное, заранее установленное значение (ток трогания или ток срабатывания), то электро­магнитный расцепитель отключает линию мгновенно. Настройку расцепителя на заданный ток срабатывания называют уставкой тока. Уставку тока электромагнитного расцепителя на мгновенное сраба­тывание называют отсечкой. Электромагнитные расцепители не реа­гируют на токи перегрузки, если они меньше уставки срабатывания.

В зависимости от наличия механизмов, регулирующих время срабатывания расцепителей, автоматы разделяются на неселектив­ные с временем срабатывания 0,02... 0,1 с, селективные с регулируе­мой выдержкой времени и токоограничивающие с временем сраба­тывания не более 0,005 с.

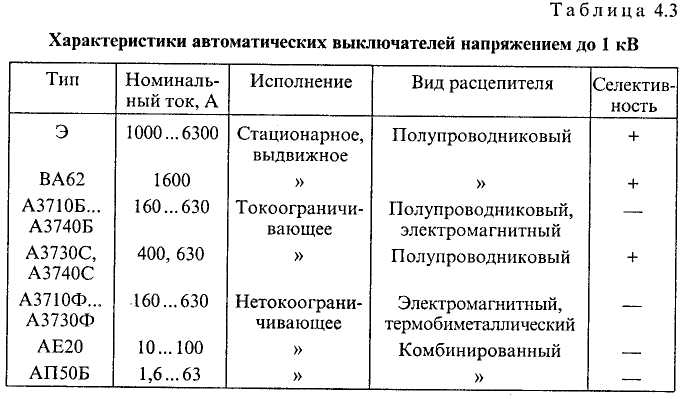

В табл. 4.3 приведены некоторые характеристики автоматичес­ких выключателей.
