14.4 Сурет - Жиілікті демодулятор схемасы.
I және II тербілісті жиектері ЖМ сигнал жиілігінің шеткі мәндеріне келтіріледі - 0+ және 0-. VД1 және VД2 диотарының көмегімен аиплитудалық демодуляция үрдісі пайда болады. Оның нәтижесінде түзелген токтар R1C1 және R2C2 фильтрлеріне түседі. Фильтрленуден кейін U және U бір-біріне бағытталған кернеулер U шығу кернеуін құрайды. Сөйтіп демотулятция кезінде келесі тәуелділік туады:

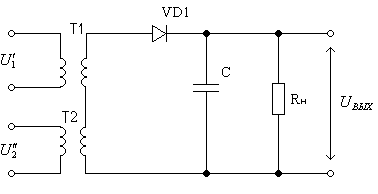

14.2.4 Фазалық демодуляция. Қарапайым фазалық демодулятор – ол фазаметр ретінде жиі қолданылатын дифференцәиалды фазалық демодулятор оны 14.5 суретінен көруге болады.
14.5 Сурет – Фзалық демодулятор схемасы
Фазалық демодуляторда екі кірісі бар. Егер RН орнына магнит электрлі жүйеннің аспабын қосса, онда бүкіл құрылғы фазаметр болады.
14.3 Импульсты модуляция.
Импульсты модуляция арналардың уақытты бөлінуі бар ақпаратты - өлшеуіш техникасында пайдаланылады. Оларда бір өлшенетін өлшем туралы ақпаратты таситын импульстер үзілістерінде басқа өлшенетін өлшемдер туралы ақпарат орналасақан. Импульсты сигналдарды пайдалану орташа кіші қуат кезінде импульсте қуатты көбейтуге мүмкіндік береді. Ол ақпарат берілісінің бөгетке төзімділігін көбейтеді.

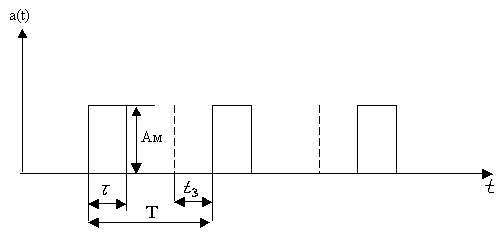

Тәжірбиеде тікбұрышты импульстерін қолданады.Олардың уақыт диаграммасы 14.6 суретінде көрсетілген.
14.6 сурет- Импульстердің периодты тізбектелуінің уақыт диаграммасы.
Импульс тізбегі келесі параметрлермен сипатталады:
- АМ –импульстер амплитудасы;
- Т - қайталану периоды;
- f - ипульстер жиілігі;
- - импульстердің ұзындығы;
-
- скважность;
-
- импульстер
фазасы;
- tз – импульстердің тіректі тізбектелуіне қатынасты импульстердің бөгелуі.
Кез келген айтылған параметрдің біреуі модулияция параметрі бола алады. Сол себептен модуляция келесі түрлерге бөлінеді:
- амплитудалық - импульсты модуляция АИМ
- жиілікті-импульсты модуляция ЖИМ
- енді-импульсты модуляция ЕИМ
- фаза-импульсты модуляция ФИМ
14.7 суретінде әртүрлі импульсты модуляциялар көрсетілген.
14.3.1 Амплитудалық-импульсты модуляция. Оның екі түрі бар :АИМ-1 және АИМ-2. АИМ-1 кезінде импульс төбесі модулирлеуші функция қисығының аумағын қайталайды.
АИМ-2 кезінде имульс төбесінің биіктігі ғана өзгереді, бірақ олардың пішіні тік бұрышты болып қала береді.
14.3.2 Жілікті-импульсты модуляция. Мұнда импульстер қайталануының жиілігі өзгереді. ЖИМ екіге бөлінеді: ЖИМ-1 және ЖИМ-2. ЖИМ-1 де импульстер ұзындықтары тұрақты, скважность өзгереді. ЖИМ-2-де импульстер ұзындықтары өзгеріп, скважность тұрақты.
14.3.3 Енді-импульсты модуляция. Енді-импульсты модуляция ЕИМ кейде ұзындық бойынша модуляция депте атайды. Оның екі түрі бар ЖИМ-1-де импульстың артқы шебінің жағдайы өзгереді. ЖИМ-2-де симметриялы өзгереді.
14.3.4 Фазаимпульсты модуляция. Егер импульс пішіні тұрақтылығында модулирлейтін функциясы импульс жағдайын уақыт осьі бойымен ығыстырса, онда ол фазаимпульсты модуляция ФИМ.
14.7 Сурет – Импульсты модуляцияның уақыт диаграммалары.
14.3.5 Импульсты модулирленген сигналдардың демодуляция АИМ және ШИМ демодуляциясы амплитудалық гормоникалық демодуояция сияқты, диод және конденсатор, көиегімен жасалады. ФИМ кезінде демодуляция амплитудалық модуляция сияқты сигнал шығаратын ФИМ нан в АИМ неиесе ЕИМ түрленуі арқылы орындалады.
14.4 Үзіліссіз өлшемдерді денгей бойынша дискретизациясы.
Денгей бойынша дискретизация (кванттау) деп аталады,үзілісіз өлшемнің мәнін ұрықсат етілген кванттау өлшемесіне ауысуы операциясын айтады. Матимтакалық тұрғыдан кванттау операциясы үзіліссіз өлшем мәнін бекітілген шешуі ережеге сәйкес (кванттаудың жоғарғы, төменгі және ортаңғы шегіне апару) жуықтаумен түсіндіріледі. Сандық баға алу үшін денгей бойынша кванттаудан кейін кодтау операцияларының мүмкін түрлері көрсетілген.
14.8 суретінде денгей бойынша бірқалыпты кванттаудан операцияларының мүмкін түрлері көрсетілген.
