97. Определение несущей способности сваи по результатам статического зондирования.
Для определения несущей способности свай по результатам полевых исследований для каждого здания или сооружения должно быть проведено не менее:
статических испытании сваи и свай-штампов .......................... 2
динамических испытании свай .................................................. 6
испытаний грунтов эталонной сваей......................................... 6
испытаний свай-зондов .............................................................. 6
испытаний статическим зондированием................................... 6
Несущую способность Fd кН (тc), свай по результатам их испытаний вдавливающей, выдергивающей и горизонтальной статическими нагрузками и по результатам их динамических испытаний следует определять по формуле
(16)
где c,— коэффициент условий работы; в случае вдавливающих или горизонтальных нагрузок c = 1; в случае выдергивающих нагрузок принимается по указаниям п. 4.5;
Fu,p — нормативное значение предельного сопротивления сваи, кН (тc), определяемое в соответствии с указаниями пп. 5.4 — 5.7;
g,— коэффициент надежности по грунту, принимаемый по указаниям п. 5.4.
Примечание. Результаты статических испытаний свай на горизонтальные нагрузки могут быть использованы для непосредственного определения расчетной нагрузки, допускаемой на сваю, если условия испытаний соответствуют действительным условиям работы сваи в фундаменте здания или сооружения.
98. Порядок расчета свайных фундаментов с низким ростверком.
99. Расчет свайных фундаментов по деформациям.
Расчет фундамента из висячих свай и его основания по деформациям следует, как правило, производить как для условного фундамента на естественном основании в соответствии с требованиями СНиП 2.02.01-83. Границы условного фундамента (см. чертеж) определяются следующим образом:
снизу — плоскостью АБ, проходящей через нижние концы свай:
с боков — вертикальными плоскостями АВ и БГ, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии htg(II,mt/4) (см. чертеж, а), но не более 2d в случаях, когда под нижними концами свай залегают пылевато-глинистые грунты с показателем текучести IL > 0,6 (d—диаметр или сторона поперечного сечения сваи), а при наличии наклонных свай — проходящими через нижние концы этих свай (см. чертеж, б),
сверху — поверхностью планировки грунта ВГ, здесь II,mt — осредненное расчетное значение угла внутреннего трения грунта, определяемое по формуле
II,mt =
(29)
где II,i — расчетные значения углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной hi;
h — глубина
погружения свай в грунт.

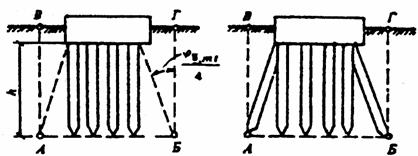

Определение границ условного фундамента при расчете осадок свайных фундаментов
В собственный вес условного фундамента при определении его осадки включаются вес свай и ростверка, а также вес грунта в объеме условного фундамента.
<
Полученные по расчету значения деформаций (осадок) свайного фундамента и его основания не должны превышать предельных значений в соответствии с условием (4).
