4 Прочность крепления кондиционера в поле сил тяжести с распределенной нагрузкой от кондиционера

4.1 В ходе расчета напряженно – деформированного состояния крепления кондиционера в однородном поле сил тяжести, были использованы три расчетных случая:

- распределенная нагрузка от кондиционера в поле сил тяжести в центре крепления;

- распределенная нагрузка от кондиционера в поле сил тяжести с края крепления;

- распределенная нагрузка от кондиционера в поле сил тяжести с эксцентриситетом.

Значение реакции приведено в таблице 4.1.

Распределение напряжений в ферменной конструкции (первый расчетный случай), представлено на рисунке 4.1.

Распределение перемещений в ферменной конструкции (первый расчетный случай) представлено на рисунке 4.2.

Распределение напряжений в ферменной конструкции (второй расчетный случай), представлено на рисунке 4.3.

Распределение перемещений в ферменной конструкции (второй расчетный случай) представлено на рисунке 4.4.

Распределение напряжений в ферменной конструкции (третий расчетный случай), представлено на рисунке 4.5.

Распределение перемещений в ферменной конструкции (третий расчетный случай) представлено на рисунке 4.6.

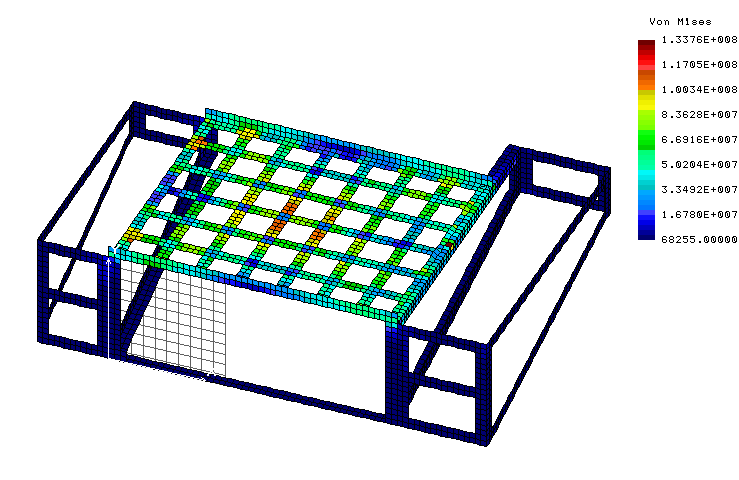

Рисунок 4.1 – Распределение напряжений в креплении кондиционера в поле сил тяжести (первый расчетный случай)

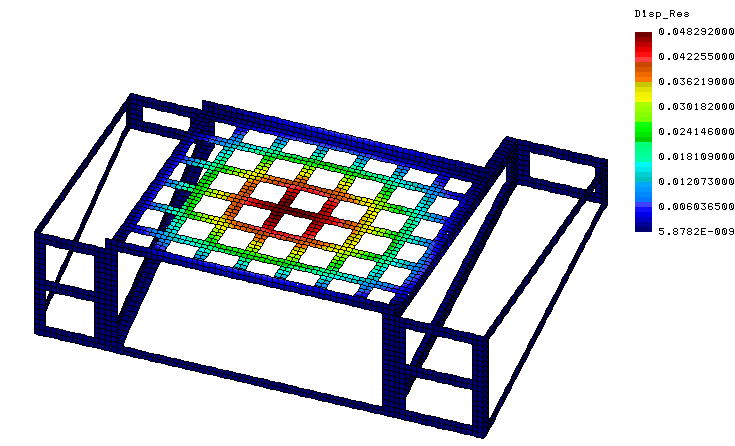

Рисунок 4.2 – Распределение перемещений в креплении кондиционера в поле сил тяжести (первый расчетный случай)

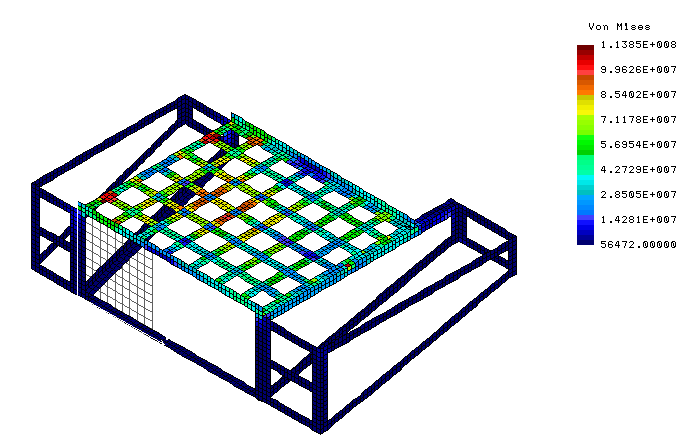

Рисунок 4.3 – Распределение напряжений в креплении кондиционера в поле сил тяжести (второй расчетный случай)

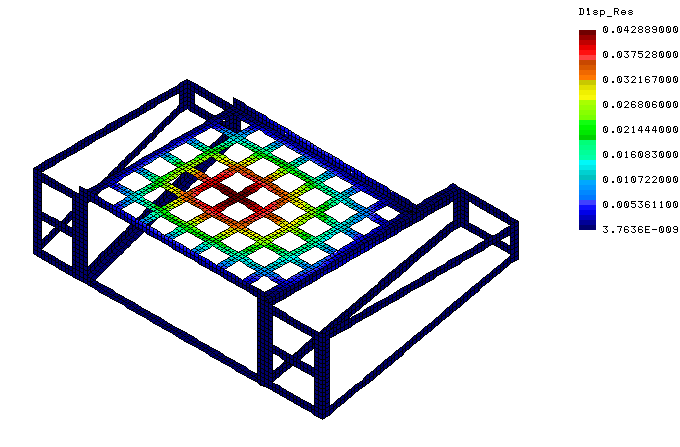

Рисунок 4.4 – Распределение перемещений в креплении кондиционера в поле сил тяжести (второй расчетный случай)

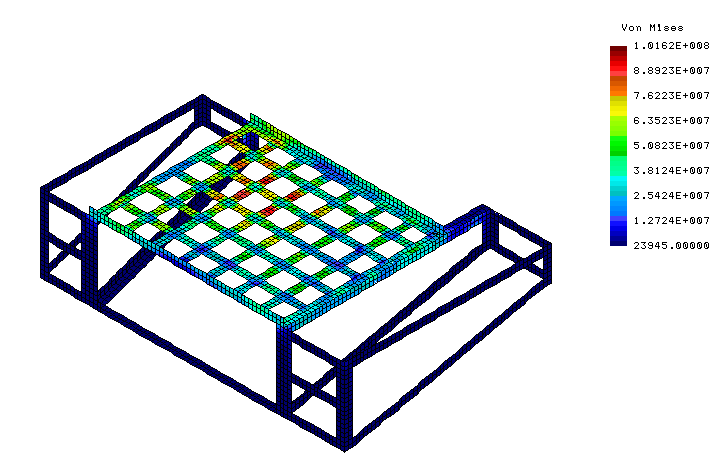

Рисунок 4.5 – Распределение напряжений в креплении кондиционера в поле сил тяжести (третий расчетный случай)

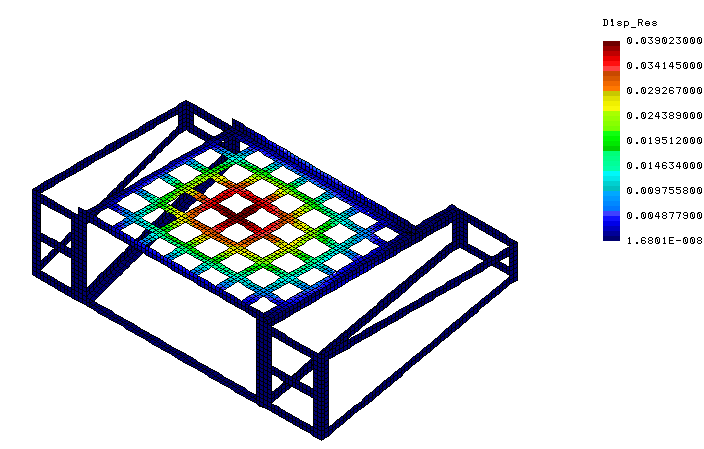

Рисунок 4.6 – Распределение перемещений в креплении кондиционера в поле сил тяжести (третий расчетный случай)

Одним из критериев правильности расчета конструкции на статическую прочность, является совпадение суммы поверхностных и массовых сил действующих на конструкцию с суммарным значением реакций.

Суммарное значение поверхностных и массовых сил, рассчитывается по формуле

Н, (4.1)

Сравнивая значение формулы (4.1) со значениями, представленными в таблице (4.1), получим погрешность 1,1 %, что является ничтожно малой величиной.

Таблица 4.1 – Значения суммарных реакций для расчетных случаев

Номер расчетного случая	Номер узла на модели	Значения реакций (в системе координат КЭМ)
	-	, Н	, Н	, Н
1	Sum :	-3.815e-006	5590	0.000e+000
2	Sum :	-2.416e-006	5590	0.000e+000
3	Sum :	-8.815e-006	5590	0.000e+000
