Додаток а

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Вільногірський технікум Національної металургійної академії України

циклова комісія електричних дисциплін

(повна назва циклової комісії)

Курсовий проект

з дисципліни «Автоматизація технологічних процесів»

(назва дисципліни)

на тему: «Система автоматичного регулювання температури в печі скловаріння на скловиробництві»

Студента ІІІ курсу А – 211 групи

Напряму підготовки 6050202 Автоматизація та

комп’ютерно-інтегровані технології

Спеціальності 5.05020201 Монтаж, обслуговування засобів і систем автоматизації технологічного виробництва

Сидорова В.С.

^{(прізвище та ініціали)}

Керівник Єгорова Я.Є.

^{(прізвище та ініціали)}

Оцінка:

Члени комісії О.В.Погребняк ^{(підпис) (прізвище та ініціали)}

О.В.Крупій

^{(підпис) (прізвище та ініціали)}

Я.Є.Єгорова

^{(підпис) (прізвище та ініціали)}

м. Вільногірськ - 2014рік

ДОДАТОК Б

Додаток в

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Вільногірський технікум Національної металургійної академії України

Відділення денне

Циклова комісія електричних дисциплін

Кваліфікаційний рівень молодший спеціаліст

Напрям підготовки 6050202 Автоматизація та комп’ютерно-інтегровані технології ^{(шифр і назва)}

Спеціальність 5.05020201 Монтаж, обслуговування засобів і систем автоматизації технологічного виробництва

^{(шифр і назва)}

ЗАТВЕРДЖУЮ

Заступник директора з НР

О.В.Погребняк «____»_______20___року

З А В Д А Н Н Я

НА КУРСОВИЙ ПРОЕКТ СТУДЕНТУ

Сидорову Володимиру Сергійовичу

^{(прізвище, ім’я, по батькові)}

1.Тема проекту: «Система автоматичного регулювання температури в печі скловаріння на скловиробництві»

керівник проекту Єгорова Яна Євгеніївна

^{(прізвище, ім’я, по батькові)}

2. Строк подання студентом проекту

3. Вихідні дані до проекту максимальне динамічне відхилення – залишкове відхилення – перерегулювання – ;

час регулювання – максимальна витрата –1800 нм³/год; мінімальна витрата – 650 нм³/год; абсолютний тиск перед звужуючим пристроєм – 0,116МПа ; температура газу – 50 ; допустима втрата тиску при максимальній витраті – 0,00062МПа; внутрішній діаметр трубопроводу перед звужуючим приладом – 250мм.

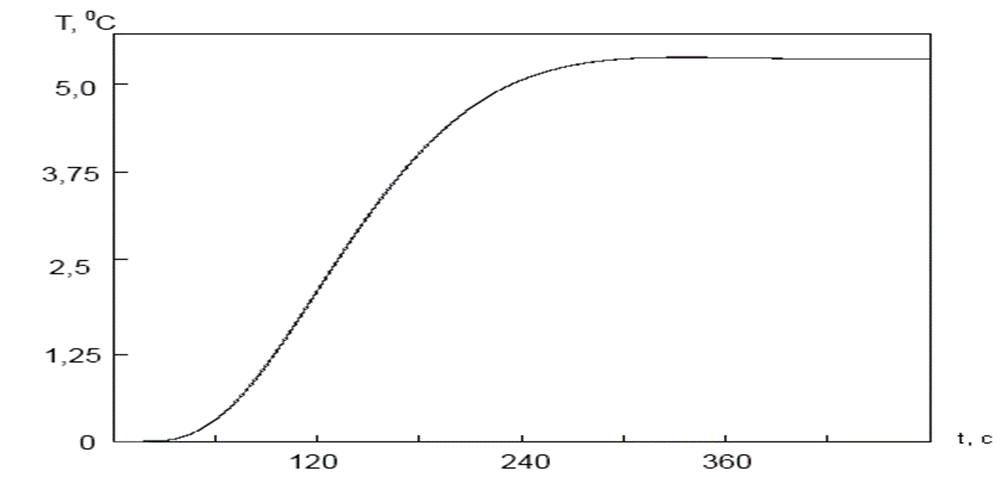

Рисунок 1. Крива розгону регулювання температури виробничого каналу.

4.Зміст розрахунково-пояснювальної записки (перелік питань, які потрібно розробити)

ВСТУП 1.АНАЛІТИЧНА ЧАСТИНА

1.1 Стислий опис технологічного процесу.

1.2 Технічна характеристика основного технологічного обладнання

2. ОСНОВНА ЧАСТИНА

2.1 Характеристика технологічного об’єкта з точки зору автоматизації.

2.2 Обґрунтування прийнятих в проекті технічних рішень.

2.3 Опис схеми, що проектується

2.4 Розробка САР, що проектується

2.4.1 Вибір регулятора та розрахунок його настройок

2.4.2 Розрахунок звужуючого устрою (розрахунок регулюючого органу) 3. ОХОРОНА ПРАЦІ ТА БЕЗПЕКА ЖИТТЄДІЯЛЬНОСТІ 3.1Заходи з безпечного обслуговування засобів автоматизації 3.2 Заходи з протипожежної техніки безпеки 3.3 Заходи щодо охорони навколишнього середовища

5. Перелік графічного матеріалу (з точним зазначенням обов’язкових креслень)

1. Функціональна схема автоматизації скловарної печі

2. Принципова схема САР

6. Дата видачі завдання
