1 Аналітична частина
1.1 Стислий опис технологічного процесу
Опис технологічного процесу повинен бути чітким, виразним і вестися за ходом технологічного циклу.
1.2 Технічна характеристика основного технологічного обладнання
Технічна характеристика складається з визначення продуктивності, габаритних розмірів, конструктивних особливостей основного технологічного обладнання. Для ілюстрації текстового матеріалу необхідно привести спрощену схему або ескіз технологічного обладнання.
2 Основна частина
2.1 Характеристика технологічного об’єкта з точки зору автоматизації
Використовуючи статичні та динамічні властивості і характеристики об’єкта, вибрати параметри регулювання та канали високо регулюючих дії ; вибрати параметри контролю, сигналізації, захисту. Визначити основну задачу керування об’єктом.
2.2 Обґрунтування прийнятих в проекті технічних рішень
Обґрунтувати вибрану гілку ДСП (Державна система промислових приладів і засобів автоматизації), первинні прилади та пристрої, агрегатний комплекс засобів автоматизації, технічні рішення за технічним контролем, автоматичним регулюванням, керуванням, сигналізацією і захистом.
2.3 Опис схеми, що проектується
В залежності від теми курсового проекту, виконується опис схеми автоматизації об’єкту, або принципової схеми САР. При опису схеми належить зазначити позицію приладу на кресленні, тип приладу, зазначити взаємозв’язок приладів і засобів автоматизації. При необхідності належить пояснити принцип дії окремих пристроїв автоматизації.
2.4 Розробка САР, що проектується
Необхідно виконати розрахунки за завданням розрахунок чутливого елементу первинного перетворювача, вимірювальної системи вторинного приладу, регулюючого органу, виконавчого механізму, надійності САР; виконати вибір регулятора та його настройок. Розрахунки належить вести у відповідності з діючими методиками, ГОСТ , ДСТУ. Всі розрахунки необхідно виконувати в міжнародній системі одиниць вимірювання.
3 ОХОРОНА ПРАЦІ ТА БЕЗПЕКА ЖИТТЄДІЯЛЬНОСТІ
3.1 Заходи з безпечного обслуговування засобів автоматизації
При розгляданні питань ТБ необхідно урахувати особливості технологічного циклу; виробничого приміщення; засобів автоматизації; схеми, що проектується.
3.2 Заходи з протипожежної техніки безпеки
При розгляданні питань необхідно урахувати техніку безпеки при пожежі та заходи, які запобігають пожежам, а також перелічити засоби пожежогасіння.
3.3 Заходи щодо охорони навколишнього середовища
Застосування безвідходних технологій та систем оборотного водопостачання. Повинні бути освітлені питання щодо зменшення викидів шкідливих речовин в атмосферу.
2. Правила оформлення пояснювальної записки
Оформлення ілюстрацій
Приклад оформлення рисунку.

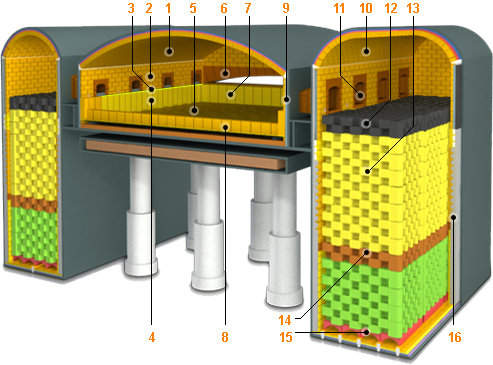

1 – зведення печі; 2 – зона басейну; 3 – рівень скломаси; зона басейну печі; 5 – дно; 6 – завантажувальне вікно; 7 – задня стінка басейну; 8 – поріг печі; 9 – теплоізоляція печі; 10 – зведення та стіни регенератора; 11 – горілки; 12 – верхні ряди регенератора; 13 – ділянка регенератора; 14 – ділянка насадок регенератора; 15 – опора регенератора; 16 – стіна регенератора.
Рисунок 2.1 Конструкція скловарної печі.
Оформлення таблиць
Таблиця 2.1 - Основні матеріальні потоки та допустимі відхилення.
№ п/п |
Найменування параметру |
Величина |
Допустимі відхилення |
1 |
2 |
3 |
4 |
1 |
Тиск газу на ГРП |
0,53 кгс/см2 |
|
Продовження таблиці 2.1.
1 |
2 |
3 |
4 |
2 |
Витрата газу за зонами 1 зона 2 зона 3 зона |
500 м3/час 600 м3/час 400 м3/час |
м3/час м3/час |
3 |
Температура в печі за зонами: 1 зона 2 зона 3 зона В зоні виробки |
14850С 15350С 15100С 12000С. |
±50С ±50С ±50С ±50С |
4 |
Рівень скломаси в басейні |
80мм |
± 1мм |
5 |
Час регулювання |
100с |
- |
Таблиця є частиною тексту, тож слід дотримуватись відступів від її границь до рамок аркушу.
Формули
Визначаємо постійну часу генератора:
(2.1)
де
індуктивність обмотки збудження, Гн;
активний опір обмотки
збудження, Ом.
