2.4. Особенности обработки и соединения пластмассовых труб

Разметку труб из пластмассы (термопласты) производят на стеллажах, желобах и других устройствах, исключающих возможность механических повреждений. Разметочные линии наносят чертилкой, карандашом или краской.

Резку труб производят маятниковыми пилами, с дисками имеющими высоту зуба 1,5-2 мм, или вручную ножовкой.

Сверление отверстие в трубах осуществляют на станках и ручным инструментом (дрель). Для отверстий диаметром до 50 мм применяют перовые и спиральные сверла, а свыше 50 мм циркульные резцы.

Гибку труб выполняют путем обкатки роликом вокруг шаблона без наполнителя или с наполнителем (пружина, резиновый жгут).

Перед гибкой трубы нагревают в глицериновых ваннах, электропечах.

Изготовление отбортовок, раструбов, калибровка производят формованием участка трубы с предварительным нагревом в термокамерах или кольцевых печах, в которых в качестве теплоносителя используют воздух, инфракрасные излучатели, а так же глицериновых ваннах. Формование выполняют путем пластического формования нагретых концов труб с помощью оправок соответствующих форм и размеров.

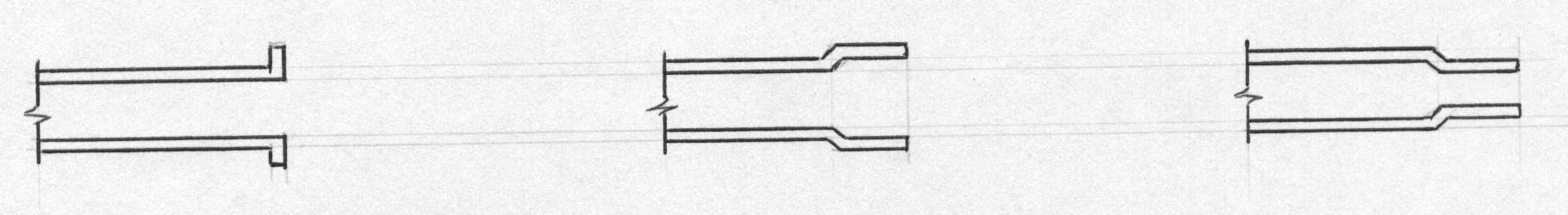

Отбортовка Раструб Калибровка

Соединения пластмассовых труб:

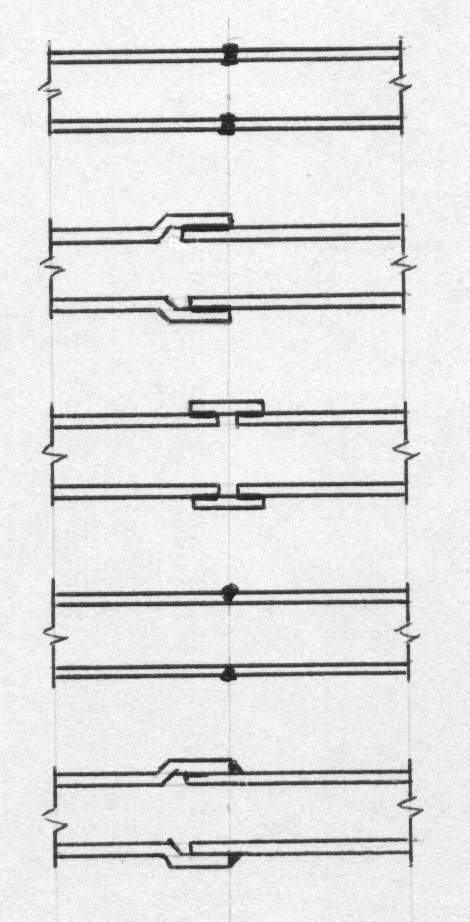

Неразъемные: – контактная сварка встык;

– контактная сварка или

склеивание враструб;

– контактная сварка или

склеивание с муфтой;

– газовая прутковая сварка

встык;

– газовая прутковая сварка

враструб.

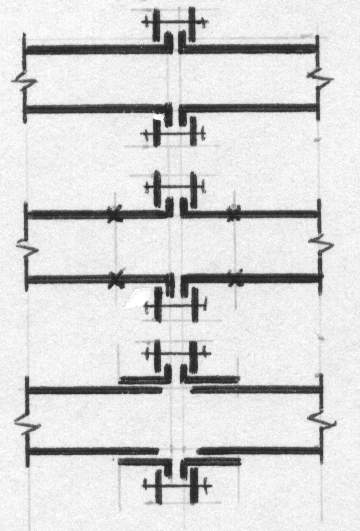

Разъемные:

– фланцевое на отбортованной трубе;

– фланцевое на приварных встык втулках;

– фланцевое на приварных или приклеенных

враструб втулках.

Контактная сварка заключается в очистке концов, центровке труб, оплавлении торцов, удаление нагревательного инструмента, осадка и охлаждение сварного соединения. Сварка производится съемным электронагревательным инструментом.

Прутковая газовая сварка – заключается в расплавлении присадочного прутка в зоне стыка. Расплавление ведется струей нагретого воздуха или в продуктах сгорания пропана.
