7.17. Прокладка футляра способом продавливания
Способ основан на образовании отверстий за счет вдавливания трубы открытым концом с разработкой и удалением поступающего в трубу грунта.
Этот способ используется для прокладки футляра диаметром 200-1400 мм. Длина проходки – до 70-75 м. Скорость проходки при ручной разработке грунта 0,2-1 м в час.
Для вдавливания, обычно, используются 1-4 гидравлических домкрата, подсоединенных к насосной станции. Передача давления осуществляется путем нажимных патрубков, наращиваемых по мере вдавливания трубы. Звенья труб также соединяются сваркой. Удаление грунта может осуществляться ручным или механизированным способом.
Ручной способ используется:
при продавливании труб диаметром до 700 мм: разработка грунта производится желонками, рукояти, которых наращиваются; процесс состоит из следующих операций: набор грунта, извлечение желонки, выгрузка;
при Dy > 700 мм грунт может разрабатываться рабочими, находящимися внутри трубы, при помощи лопат с коротким черенком или пневмоинструмента; разработанный грунт нагружается в тележку, которая тросом вытягивается из трубы.
Механизированный способ:
грунт выдавливается шомполом (бревно, брус);
грунт удаляется шнековой установкой;
гидромеханическим способом: размыв грунта внутри трубы струей воды и откачка пульпы насосом.
Закрытая
прокладка железобетонных колец и
объемных блоков размером до 4
4
м осуществляется по аналогичной
технологии.

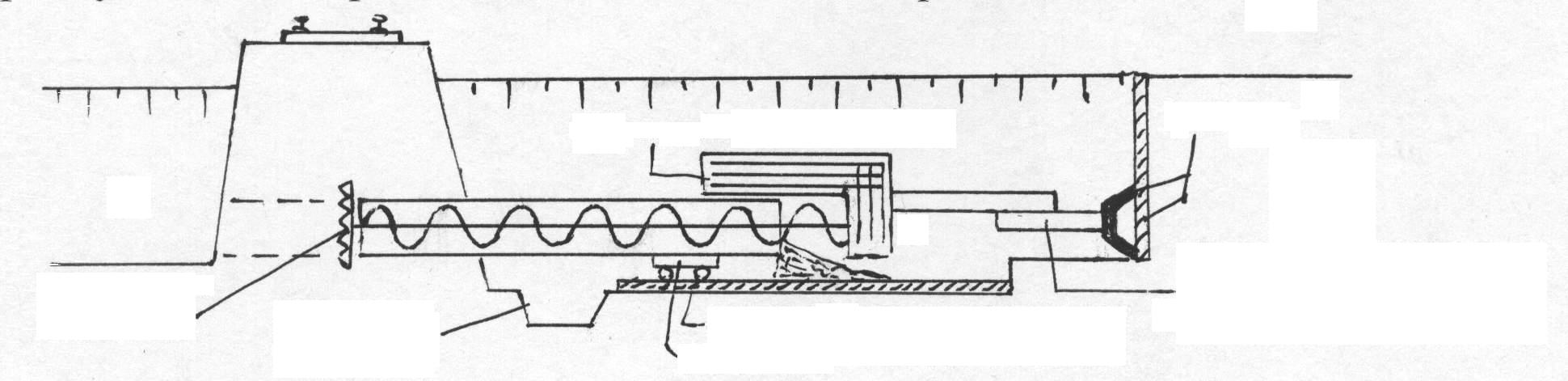

7.18. Прокладка футляра способом горизонтального бурения
Применяется для прокладки футляров диаметров 600-1200 мм длиной 40-60 м при скорости проходки 10-15 м/час.
Режущая коронка имеет больший диаметр по сравнению с трубой. Труба вслед за коронкой продвигается вперед, а грунт внутри нее транспортируется шнеком. Вращение коронки и шнека создается бурильной установкой. По мере проходки наращиваются трубы и шнеки. Горизонтальное давление на коронку создается реечным, винтовым или гидравлическим домкратом.
бурильная установка
упоры
режущая коронка
приямок
направляющая
дорожка
тележка
домкрат (реечный,
винтовой )
7.19. Пневматическая пробивка
Ведется с помощью специального проходческого снаряда виброударного действия. Пневмопробойник типа “Крот” представляет собой самодвижущийся снаряд, корпус которого является рабочим органом, образующим скважину. Размещенный в корпусе ударник под действием подаваемого по шлангу сжатого воздуха совершает возвратно-поступательное движение и наносит удары по передней части корпуса. Для прокладки скважины пневмопробойник по направляющим «запускают» в грунт из входного приямка.
В образованную скважину затем устанавливается футляр путем вторичной проходки пневмопробойника с трубой.
Пневмопробойник позволяет проходить скважины длиной до 50 м и диаметром до 300 мм. Диаметр скважины определяется размерами съемного уширителя, закрепляемого на корпусе снаряда.
Недостаток пробойника типа «Крот» – неконтролируемое изменение направления на участках изменения свойств грунта: повышение плотности, твердые включения, при этом вытягивание его тросом весьма проблематично.
Имеются конструкции реверсивных пневмопробойников, которые могут самостоятельно выходить из пробитой скважины обратным ходом.
Пневматическая прибивка применяется в связных сжимаемых грунтах (глина, суглинок).
