7.7. Бесканальная прокладка
Бесканальная прокладка тепловых сетей является эффективным и индустриальным способом. Трубы при этом покрываются антикоррозионной и тепловой изоляцией в заводских условиях (кроме концов труб). Тепловую изоляцию выполняют из армопенобетона, пенополимербетона, битумоперлитобетона, пенопласта. Бесканальная прокладка применяется для тепловых сетей с диаметром труб до 400 мм.
Перед укладкой в траншею трубы проверяют визуально на сохранность теплоизоляции. Все повреждения устраняются до укладки труб в траншею путем расчистки дефектов и восстановления теплоизоляции жидкими композиционными составами.
Песчаная подготовка (основание) под трубы выполняют из песка с коэффициентом фильтрации не менее 20 м/сут. Уложенный в траншею трубопровод обсыпают песком с коэффициентом фильтрации до 5 м/сут. Толщина слоя песка над тепловой изоляцией должна быть в пределах 0,15-0,25 м.
Т
рубопроводы
бесканальной прокладки на углах поворота,
перехода к тепловым камерам и в местах
устройства компенсаторов прокладываются
в каналах. Сопряжение бесканальной
прокладки с каналом обсыпается щебнем
или песком.
Сварка неповоротных стыков ведется в специально устроенных под ними приямках длиной около 1 и шириной 0,7 м.
В последнее время нашли применение стальные трубы с оболочкой из полимерной трубы и пенопластовой теплоизоляцией между ними.
В целом, общая последовательность выполнения работ при бесканальной прокладке аналогична рассмотренной при канальном способе, исключая работы по монтажу лотков.
Разновидностями бесканальной прокладки тепловых сетей являются трубопроводы с литой или засыпной конструкцией теплоизоляции. В качестве литой теплоизоляции используется пенобетон или перлитобетон. Смонтированные в траншее стальные трубопроводы заливают жидкой композицией. После схватывания пено- или перлитобетона траншея засыпается грунтом. Засыпная конструкция теплоизоляции широко распространена в США, ФРГ, Франции, Англии. В качестве засыпного материала используются перлит или керамзит, обработанные гидрофобизирующими составами.
7.8. Монтаж тепловых камер

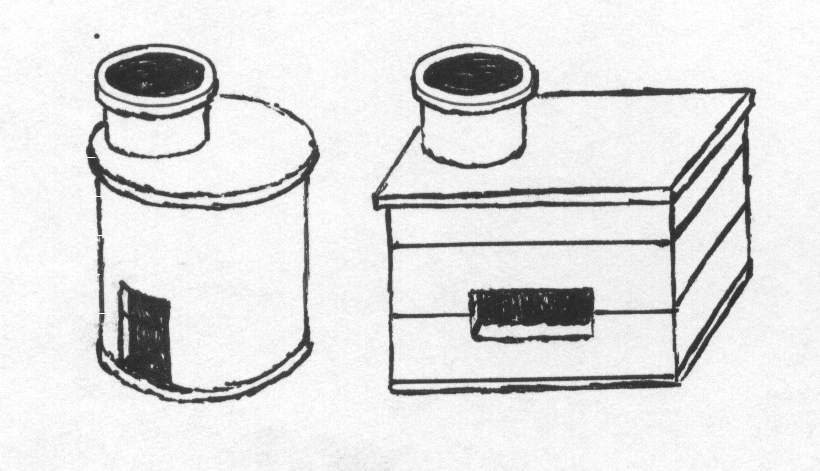

При подземных способах прокладки трубопроводная арматура монтируется в тепловых камерах или колодцах. Камеры выполняются из плоских и объемных сборных железобетонных элементов, монолитного железобетона, кирпича, фундаментных блоков. Конструктивно сборные железобетонные камеры состоят из следующих частей:
днище;
объемные или плоские стеновые блоки;
перекрытия;
горловина;
о
порное
кольцо с чугунным люком.Колодцы и камеры располагаются ниже отметки дна канала на 0,5 м при Dy 400 мм и на 0,6 м – при Dy > 400 мм.
Строповка железобетонных элементов ведется за монтажные петли. Монтаж ведется в следующей последовательности:
на щебеночную или песчаную подготовку укладывают днище;
затем на раствор устанавливают нижние стеновые блоки (до низа лот- ков подходящих труб); сопряжение элементов осуществляют путем сварки закладных деталей в плитах;
в камере устанавливают арматуру и соединяют её с трубопроводом;
после этого на растворе производят монтаж остальных стеновых панелей, перекрытия, горловины и опорного кольца с люком;
гидроизоляция (обмазочная или оклеечная) наружной поверхности.
