6.6. Разработка грунта экскаватором обратная лопата

Экскаватор обратная лопата используется для разработки грунта ниже уровня стоянки торцовой или боковой проходками с погрузкой грунта в транспортные средства или отвал.

При торцовом забое экскаватор разрабатывает грунт по обе стороны от оси движения. Отгрузка грунта ведется в поочередно подаваемые с обеих сторон самосвалы.

Боковой забой образуется при разработке грунта по одну сторону от оси движения. Грунт отгружается в отвал или в транспортные средства.

Торцевая проходка Боковая проходка

6.7. Устройство креплений стенок выемок

Разработку траншей и котлованов по возможности производят без установки креплений. Стенки выемок при этом должны иметь откосы во избежание обвалов грунта.

Крепления стенок выемок устраивают в стесненных условиях, когда размеры площадки не позволяют выполнить выемку с откосами.

Крепления вертикальных стенок траншей глубиной до 3 м в связных грунтах (глины, суглинки) при отсутствии или незначительном притоке грунтовых вод делают инвентарными щитами с прозорами (щелями), а при глубине траншеи до 5 м или при наличии несвязных грунтов (песок) устанавливают сплошные щиты.

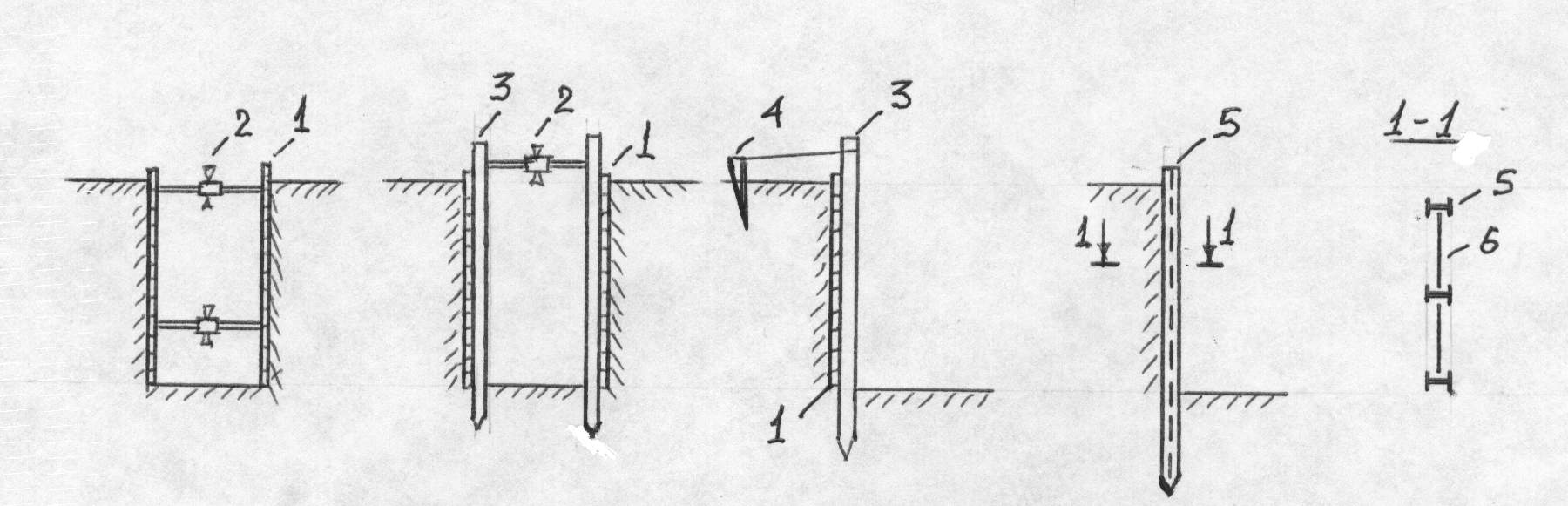

Способы крепления щитов:

1 – инвентарные щиты; 2 – распорки; 3 – заанкеренные в грунте стойки; 4– якорь;

5 – стойки двутаврового сечения; 6 – вставленные между стойками доски.

Крепления устанавливают по мере разработки траншеи в глубину. Разбирают — по мере их засыпки: снизу вверх.

6.8. Водопонижение

Разработка водоносных грунтов существенно осложняет производство работ. Борьба с грунтовыми водами: открытый водоотлив или искусственное понижение уровня грунтовых вод.

Открытый водоотлив устраивают в устойчивых, хорошо дренирующих грунтах. Воду собирают в специально устроенные в низших точках выемки водосборные приямки (зумпфы). Стенки зумпфов крепят деревянным коробом. Воду откачивают насосами. К недостаткам водоотлива относится разжижение и унос частиц грунта.

Наиболее эффективным способом является местное понижение их уровня иглофильтровыми установками. Иглофильтр представляет собой стальную трубу диаметром 40-50 мм, оканчивающуюся фильтровым перфорированным звеном с большим количеством отверстий.

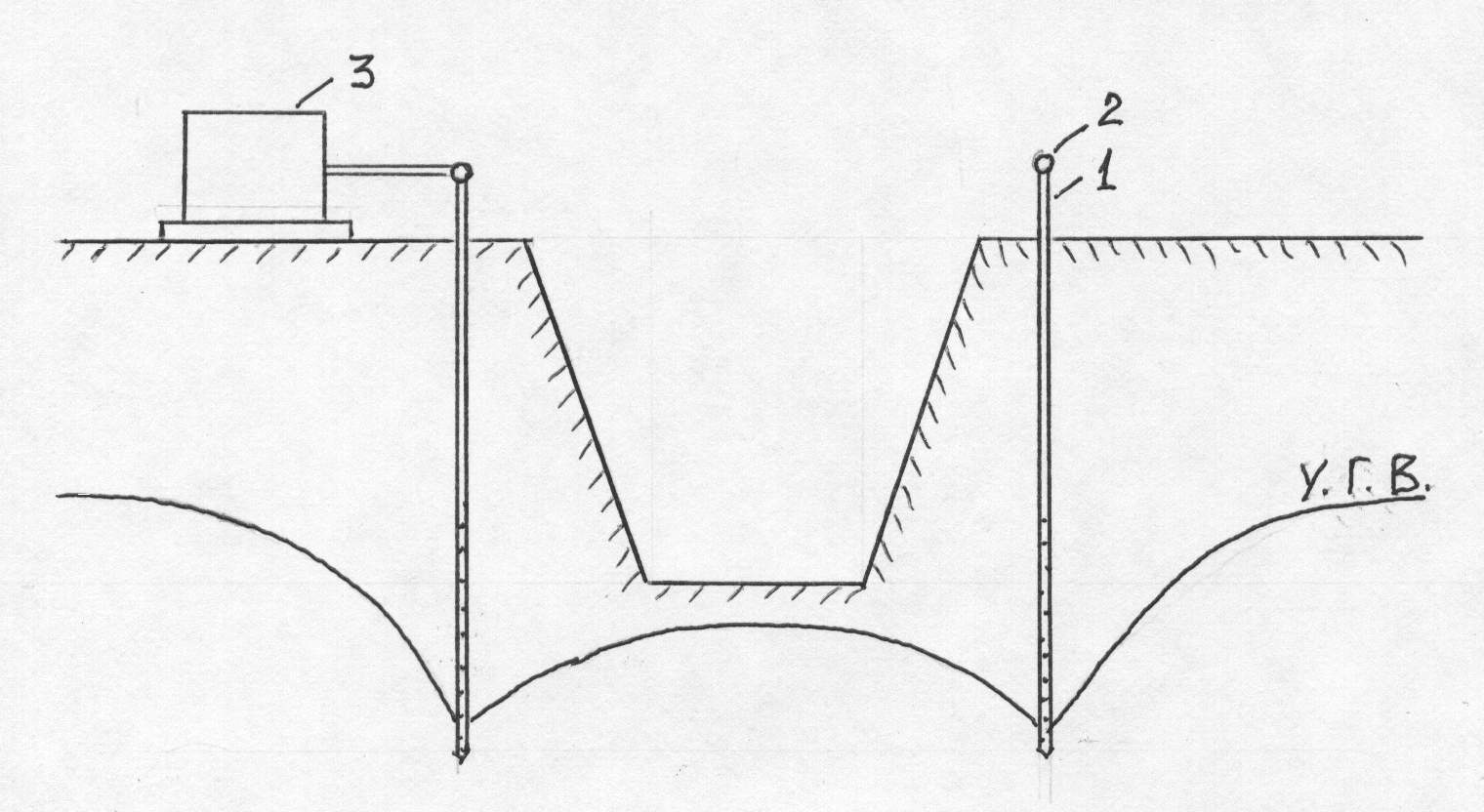

1 – иглофильтры; 2 – обвязочный трубопровод; 3 – насос.

Иглофильтры устанавливают вдоль будущей траншеи – в скважины и через шланги насосом откачивают воду, понижая локально ее уровень в прилегающих слоях грунта.

При однорядном расположении иглофильтров глубина понижения грунтовых вод составляет 2…3,5 м.

Иглофильтры снимают после выполнения всех строительных работ и обратной засыпки выемки.

6.9. Обратная засыпка

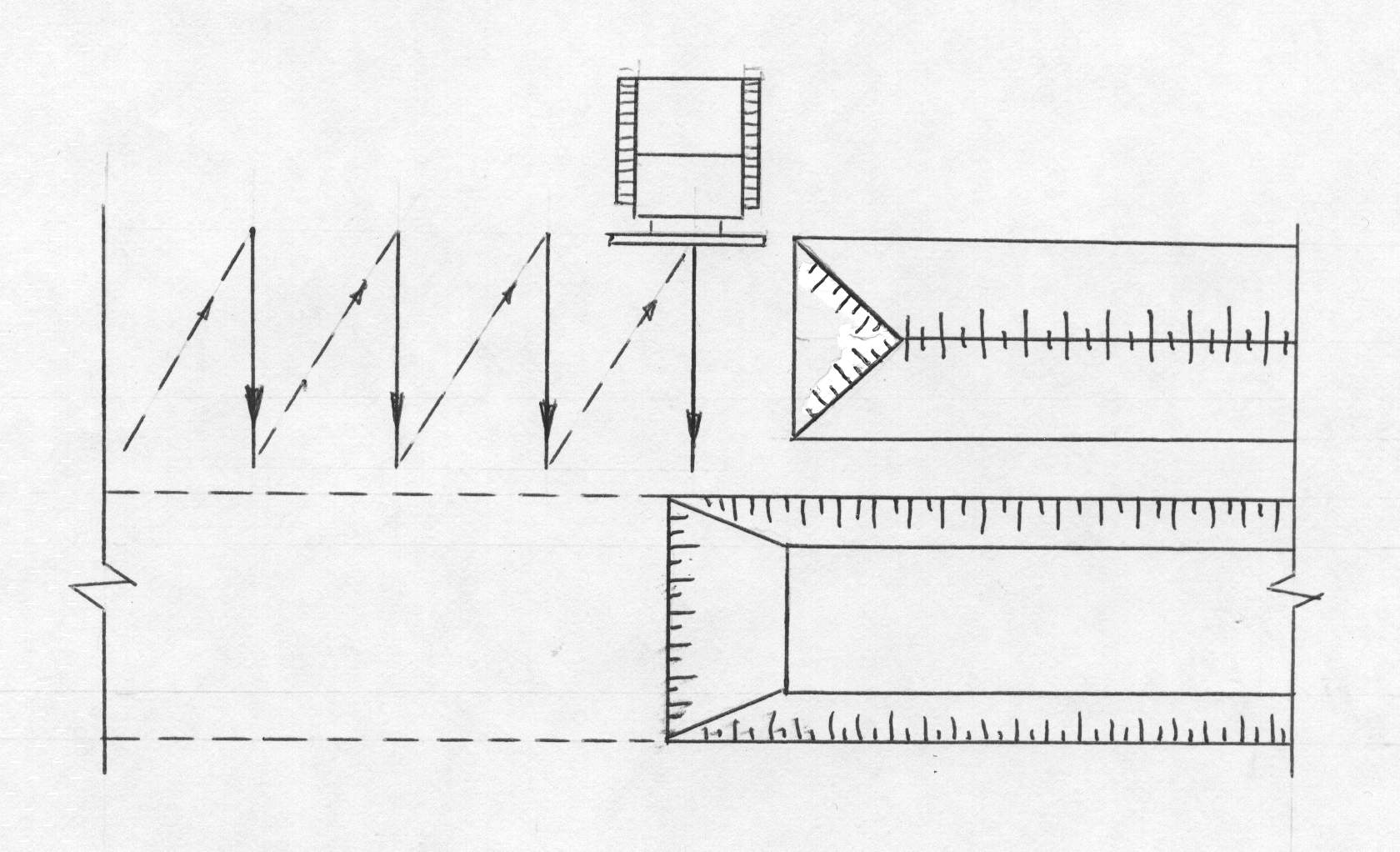

Обратная засыпка траншей и котлованов в полевых условиях, при отсутствии твердых покрытий выполняется без уплотнения грунта, но над траншеей оставляют грунтовый валик, который со временем самоуплотняется и оседает. Обратную засыпку чаще всего производят наиболее маневренными машинами — бульдозерами.

В городских условиях на площадках с твердым покрытием, дорогах, перед восстановлением покрытия, грунт обратной засыпки необходимо уплотнить для исключения просадок. Уплотняют грунт механизированными способами либо ручными пневматическими или электрическими трамбовками, вибротрамбовками (при невозможности использования катков).

Механизированное уплотнение грунта производят чаще всего укаткой: гладкими или кулачковыми катками, пневмокатками. Уплотнение ведется послойно, для чего грунт отсыпается и разравнивается слоями толщиной 15 см – для гладких, 25 см – для пневматических и 30 см – для кулачковых катков. Укатка производится проходами катков, заходящими на 20-50 см на предыдущий след.

При малых объемах работ и в стесненных условиях для уплотнения грунта используют электрические или пневматические трамбовки (отбойный молоток с плоской насадкой на конце). Трамбование производят послойно (слоями высотой 15-20 см) с увлажнением грунта (при необходимости). Для уплотнения несвязных грунтов используют вибрационные самопередвигающиеся плиты (вибротрамбовки). Глубина уплотняемого слоя 0,2 – 0,6 м.
