5.29. Монтаж циклонов и скрубберов

Циклоны в зависимости от размеров и массы поставляют на объекты в собранном виде либо отдельными транспортабельными деталями (корпус, бункер, улитка), которые собираются перед монтажом или в процессе его на болтах или сварке, используя в качестве уплотняющего материала картон или резину. Корпус циклона представляет собой цельносварную конструкцию с фланцами для присоединения к бункеру (для сбора отходов и пыли) и к улитке. Корпус циклона имеет косынки для крепления его к опорам и монтажные петли для его подъёма.

Циклоны монтируют на металлические или железобетонные опоры как внутри производственных помещений, так и на открытых площадках или кровле цехов. Для очистки больших объёмов воздуха циклоны могут компоноваться в группы из нескольких штук с общим бункером. Циклоны чаще всего монтируют автокраном. До монтажа производят осмотр и проверку опорных конструкций. Монтаж начинают с установки бункера и его крепления к опорам. Затем монтируют верхнюю опорную площадку и последовательно один за другим в отверстия площадки автокраном устанавливают циклоны. Положение циклонов выверяют по отвесу и крепят с помощью косынок на болтах. Нижний фланец подсоединяют к бункеру. Снизу к бункеру подсоединяют затвор. После этого к циклонам подсоединяют воздуховоды.

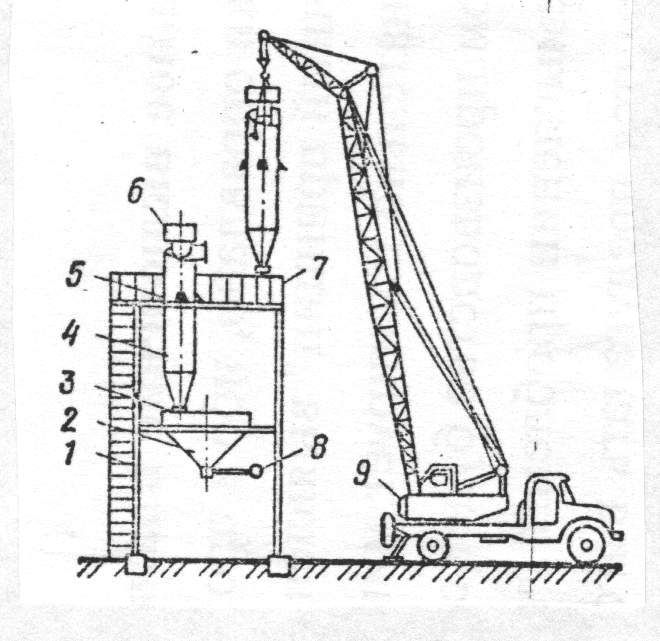

Монтаж циклонов

1 – металлокострукции опор;

2 – бункер;

3 – присоединительный фланец;

4 – циклон; 5 – косынки;

6 – улитка;

7 – верхняя площадка;

8 – рычаг затвора;

9 – автокран.

Скрубберы поставляют в собранном виде комплектно с форсунками для распыления воды и гидрозатворами для удаления шлама.

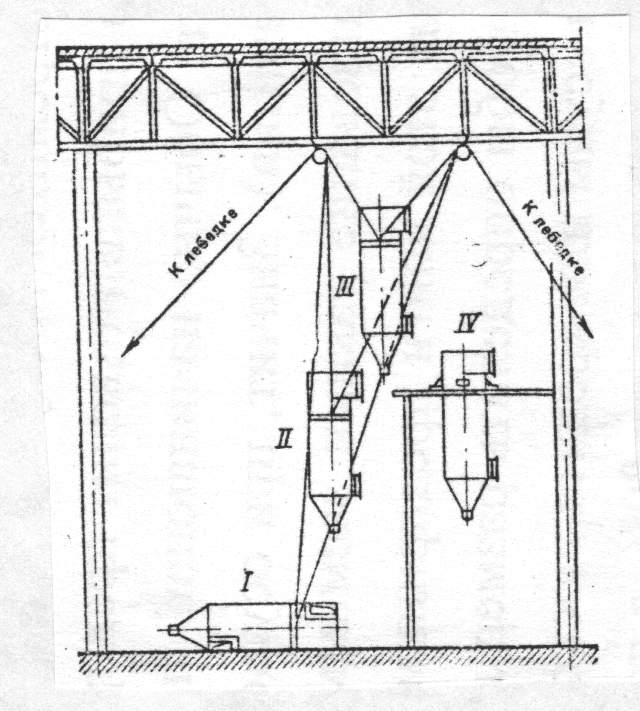

Скрубберы крепят к опорам с помощью приваренных к их корпусам косынок. Металлоконструкции опор должны быть приняты до начала монтажа по акту. Монтаж скрубберов может производиться кранами или лебёдками. Проверив вертикальность установки корпуса скруббера, его крепят к опорам, монтируют систему распыления воды и соединяют гидрозатвор скруббера с системой шламоудаления.

С оединив, входной и выходной патрубки скруббера с воздуховодами и подключив воду, производят испытание скруббера на герметичность.

5.30. Испытание систем вентиляции

Системы вентиляции и кондиционирования воздуха перед пуском должны пройти предпусковые испытания.

Перед пусковыми испытаниями проверяют:

• соответствие проекту и правильность установки вентиляционного оборудования;

• прочность крепления вентиляционного оборудования и воздуховодов;

• наличие ограждений у ременных передач вентиляторов;

• правильность установки жалюзийных решёток, клапанов;

• наличие фиксирующих приспособлений у регулирующих устройств.

Предпусковые испытания заключаются во включении системы в рабочий режим. При этом проверяют:

• соответствие производительности вентилятора проектным данным;

• герметичность в соединениях;

• соответствие проектным данным объёма воздуха, проходящего через воздухораспределительные и воздухоразборные устройства;

• температуру и влажность (системы кондиционирования) подаваемого воздуха.

Системы регулируют только в том случае, когда фактические расходы воздуха по ответвлениям не соответствуют проектным данным. Вентиляционные системы регулируют шиберами, дроссель-клапанами, диафрагмами. Отклонение показателей по расходу воздуха не должно превышать 10%.
