5.27. Монтаж осевых и крышных вентиляторов
Осевые вентиляторы устанавливают на фундаментах, металлических опорах– кронштейнах, в стенных или оконных проёмах, в воздуховодах.
До начала монтажа проверяют исправность и комплектность, проводят визуальный осмотр опорным конструкциям. Монтаж вентилятора заключается в его строповке, с последующей установкой и креплением к опорной конструкции. Монтаж осевых вентиляторов ведётся с помощью кранов, автопогрузчиков или ручных лебёдок (также как и радиальных) в зависимости от конкретных условий.

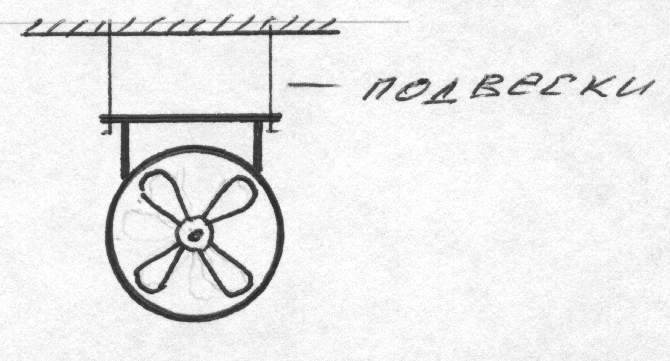

При монтаже осевого вентилятора в воздуховоде предварительно в перекрытии устанавливают подвески для вентилятора, а затем вентилятор поднимают на проектную отметку. Далее вентилятор с лестниц или подмостей закрепляют на подвесках, а затем присоединяют к нему воздуховод на фланцах. В воздуховоде со стороны электродвигателя делают люк для присоединения электродвигателя к электрической сети и профилактического обслуживания: ремонта и осмотра. При установке осевых вентиляторов в стенном или оконном проёме, его закрепляют болтами к металлической раме, обрамляющей проём. Для защиты от атмосферных осадков с наружной стороны устанавливают полуотвод.
Крышные вентиляторы крепятся к типовым железобетонным стаканам, устанавливаемым над отверстием в плите покрытия промышленных зданий. Стаканы при изготовлении оборудуются анкерными болтами. Со стороны помещения к стакану крепится поддон (вытяжной вентилятор), предназначенный для сбора влаги, конденсирующейся на металлических частях вентилятора в холодный период года. Поддон оборудуется дренажным трубопроводом Dу = 15-20 мм, присоединённым к муфте в нижней части.
По периметру примыкания стакана располагают специальный козырёк- юбка, чтобы атмосферные осадки не проникали в зазор между стаканом и вентилятором. Между стаканом и вентилятором устанавливают резиновую прокладку.

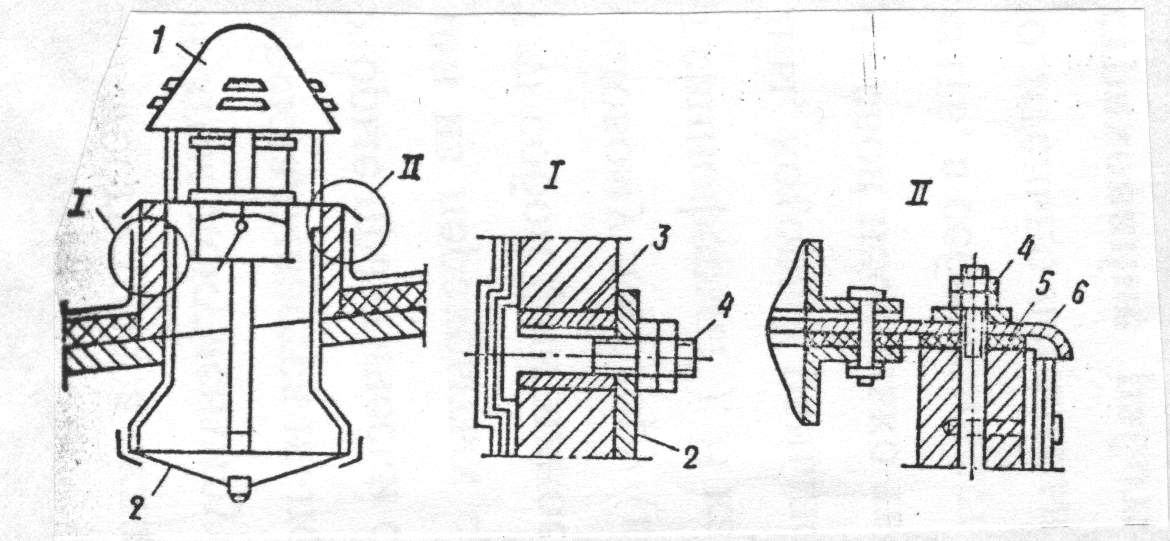

1
– вентилятор;
2 – поддон;
3 – закладная труба;
4 – болт;
5 – прокладка;
6 – козырек (юбка).
Перед монтажом осматривают вентилятор и средства крепления. Поднимают вентилятор на кровлю с помощью башенных или стреловых кранов. Затем его выставляют по уровню и закрепляют. В тех случаях когда крышный вентилятор с помощью крана установить невозможно, на кровле устанавливают дощатый настил от места подачи вентилятора на кровлю до места установки. Предварительно на кровлю поднимают тележку для транспортировки вентилятора по настилу. Вентилятор на кровлю подают краном с установкой на тележку. Затем вручную или лебёдкой перемещают по настилу до стакана. На стакан вентилятор накатывают по лагам либо поднимают талью, установленной на треноге.
Вентилятор далее проверяют на работоспособность, при необходимости производят балансировку.

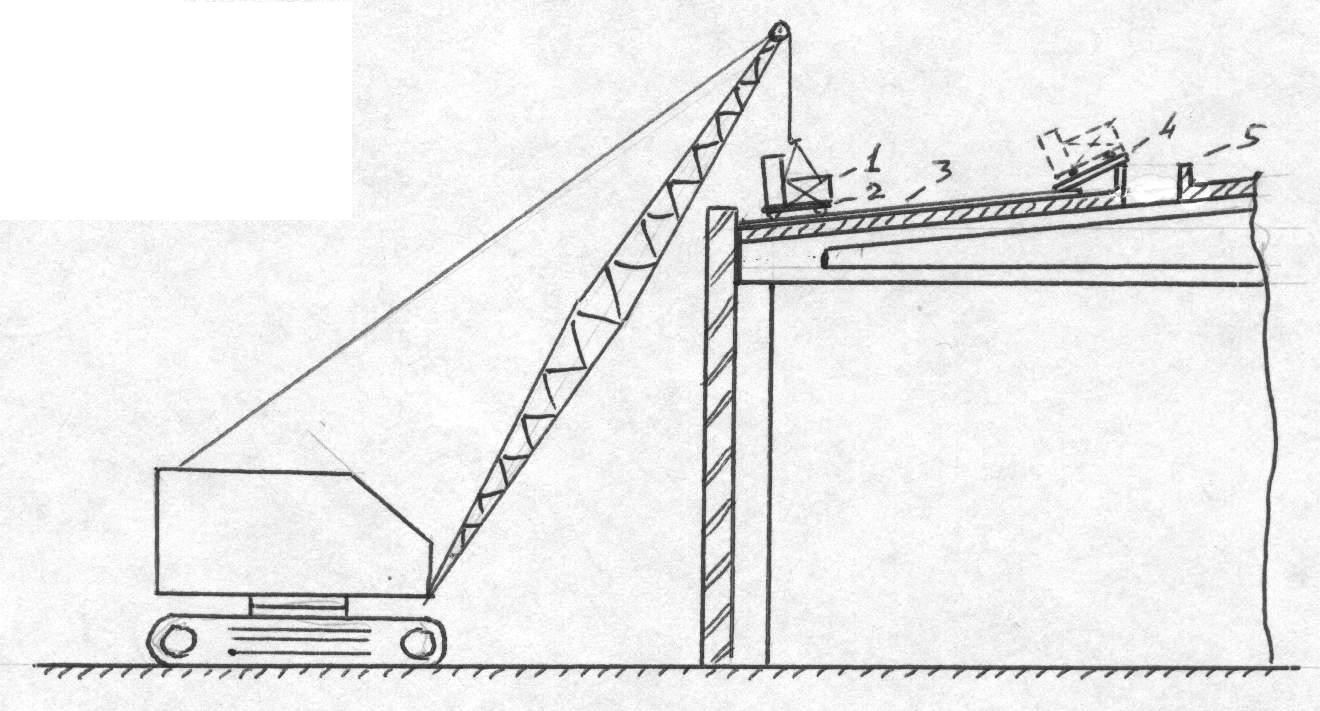

1 – вентилятор;
2
– тележка;
3 – дощатый настил;
4 – лаги;
5 – железобетонный
стакан.
5.28. Монтаж центральных кондиционеров
Кондиционеры в производственных и общественных зданиях располагают обычно в подвалах, специальных помещениях внутри цеха или на антресолях и в редких случаях в надстройках на кровле здания. Центральные кондиционеры собираются из типовых секций, выполняющих различные операции по очистке воздуха: воздушный клапан, приёмная секция камеры обслуживания, фильтр камера орошения, воздухонагревателей и вентиляционного агрегата. Узлы и блоки кондиционеров собирают на резиновых прокладках толщиной 3-4 мм или мастике, за исключением секций подогрева, которые монтируют на прокладках из асбестовых шнуров или полос.
Для доставки к месту установки блоков устраивают монтажные проёмы в стенах или перекрытиях. При погрузочно-разгрузочных, транспортных и монтажных работах необходимо соблюдать меры предосторожности, предупреждающие деформации соединительных узлов, которая может быть причиной несовпадения монтажных отверстий во фланцевых соединениях.
П
еред
монтажом производят разметку осей
отдельных секций, узлов и блоков и
принимают фундаменты. В зависимости от
места нахождения монтаж кондиционеров
может осуществляться башенными,
стреловыми, мостовыми кранами,
автопогрузчиками, тельферами и лебёдками.
Монтаж кондиционеров при использовании
тельферов, лебёдок, автопогрузчиков
ведётся в направлении от воздушного
клапана к вентилятору, а в остальных
случаях начинается с установки камеры
орошения и ведётся попеременно в двух
направлениях – к вентилятору и
воздухозабору (камера орошения
устанавливается на горячий битум). При
установке кондиционера в подвалах и на
антресолях их часто оборудуют тельферами,
которые предназначаются для монтажа и
последующей эксплуатации. Секции
подаются краном через монтажный проём
и затем перемещаются и монтируются
тельфером (таль на подвесном рельсе).

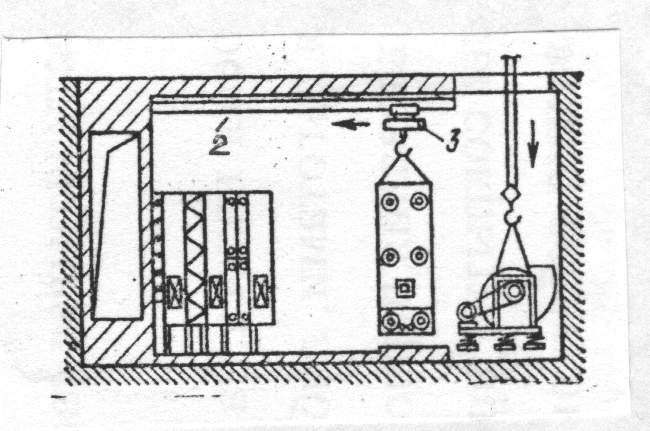

Монтаж кондиционеров с помощью
электротельфера
1 – воздухозаборный канал
2 – монорельсы
3 - телефер

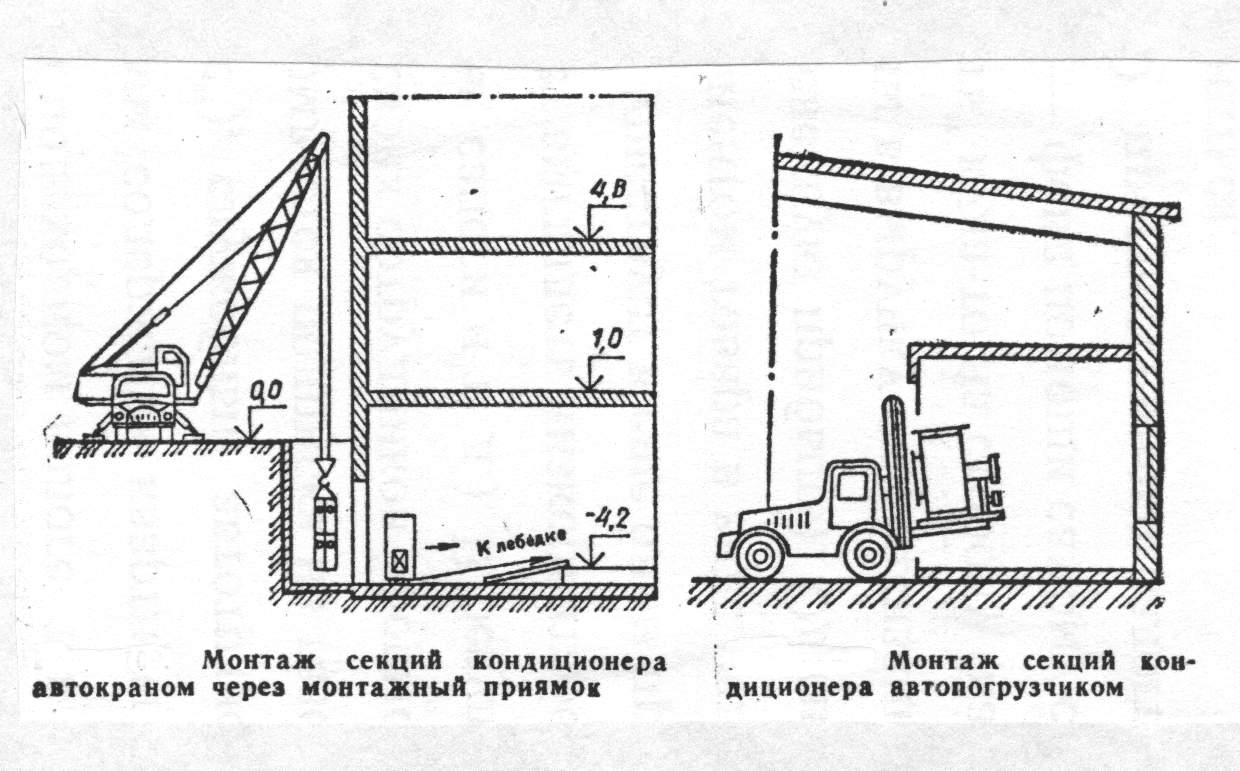

При установке в подвале секции кондиционера могут подаваться через специальные монтажные приямки, закрываемые затем съёмными перекрытиями. В горизонтальном направлении секции перемещают рычажными лебёдками с использованием тележек или катков, либо автопогрузчиками.
