5.20. Монтаж вертикальных воздуховодов способом наращивания сверху
Воздуховоды через оконный проём подают на один из верхних этажей здания и устанавливают рядом с вентиляционной шахтой. Над шахтой устанавливают грузовую балку с блоком, через которую пропускают трос от ручной лебёдки. На верхнем этаже над шахтой устанавливают деревянный настил, с которого собирают несколько звеньев в укрупнённый блок. К верхнему звену крепят оголовок с монтажной петлёй, к которой стропуют трос лебёдки. Лебёдкой последовательно поднимают звенья для укрупнительной сборки узла методом подращивания снизу. Затем настил убирают, а собранный узел опускают вниз на проектную отметку, где его крепят к кронштейнам.
Операции повторяют до полной сборки вертикального воздуховода. Если в шахте проходит несколько воздуховодов, то их можно монтировать как последовательно один за другим, так и параллельно.
Методом наращивания сверху можно монтировать воздуховоды любых сечений и любой протяжённости, так как грузоподъёмность механизмов определяется только массой укрупнённого узла, а не всего воздуховода.
5.21. Монтаж вертикальных воздуховодов
методом выдавливания

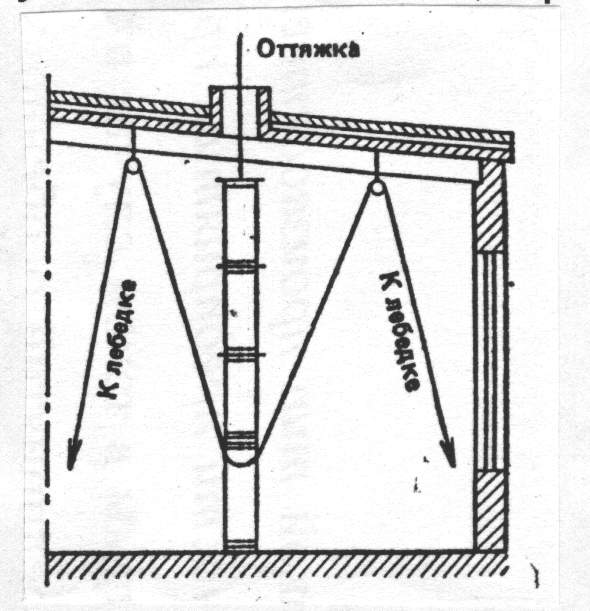

Воздуховод собирают внутри помещений, устанавливают вертикально под железобетонным стаканом на кровле. Тросы лебёдок крепят к хомуту, установленному в нижней части воздуховода. При одновременной работе лебёдок верхнюю часть воздуховода пропускаю через железобетонный стакан и закрепляют в проектном положении. Поскольку крепление для подъёма воздуховода находится ниже его центра тяжести, воздуховод страхуется оттяжками, пропущенными через железобетонный стакан.

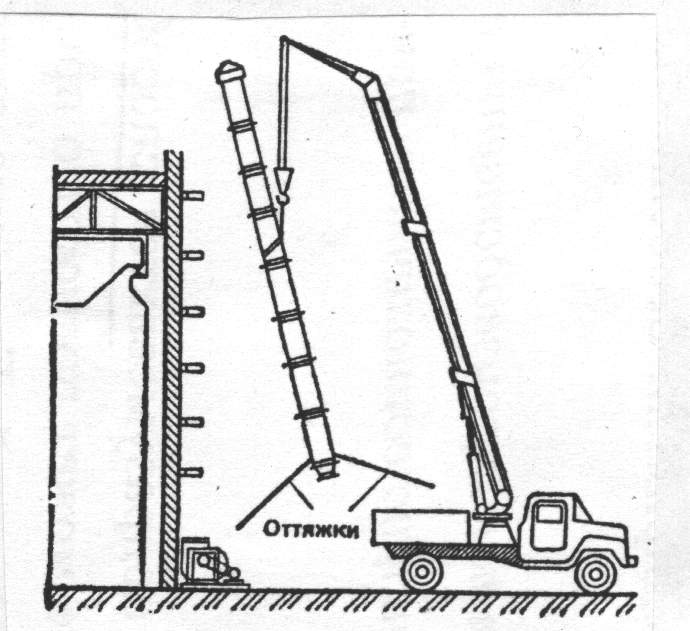

5.22. Монтаж наружных вертикальных воздуховодов краном
В
начале
воздуховод собирают на нулевой отметке
и стропуют его на 1/3 высоты от верхнего
фланца. Предварительную установку
кронштейнов и последующее крепление
воздуховода выполняют с автоподъёмника,
автовышки и подмостей.
5.23. Монтаж наружных вертикальных воздуховодов лебедкой
Последовательность работ следующая:
доставка консоли, блоков, лебёдки и воздуховодов к месту монтажа;
сборка деталей воздуховодов в укрупнённый узел;
установка консоли с грузовыми блоками, отводного блока и лебёдки;
закрепление оттяжек, строповка;
подъём и установка узла в проектное положение;
закрепление растяжек на кровле, крепление нижнего фланца;
установка кронштейнов и крепление воздуховода с автоподъёмника или подмостей.

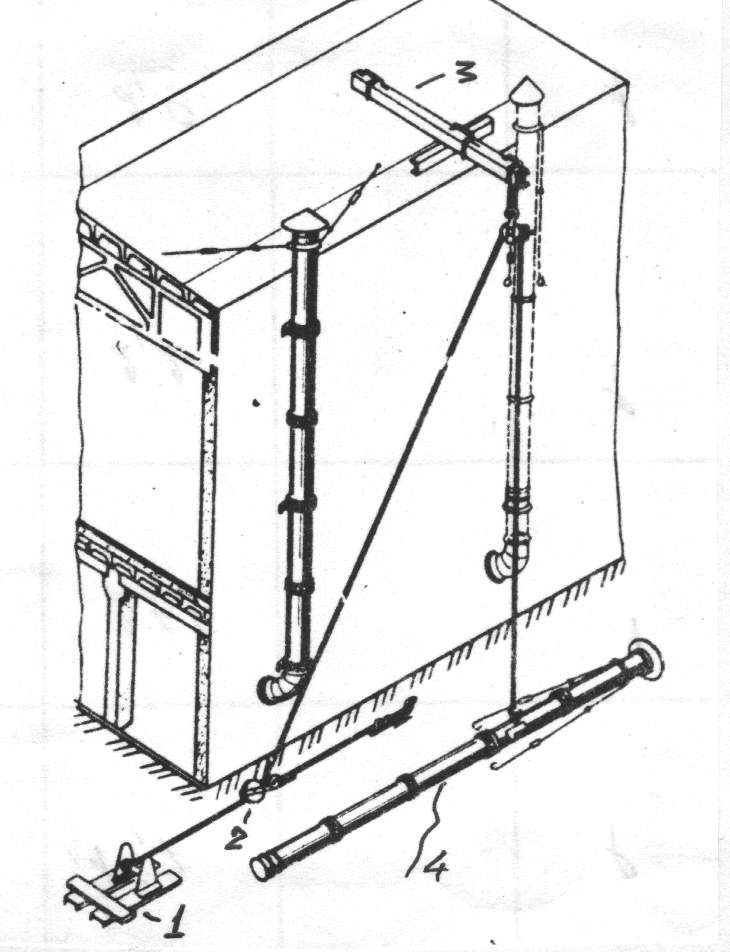

1 – лебедка;
2 – отводной блок;
3 – консоль с блоком;
4 - оттяжка
5.24. Монтаж воздуховодов на кровле здания
На кровле производственных зданий монтируют большое количество вытяжных вентиляционных шахт. Для крепления шахт используют типовые железобетонные стаканы, через которые на кровлю выходят воздуховоды вытяжных вентиляционных систем. Наиболее простой способ их монтажа – с помощью крана в процессе устройства кровли. Однако такой способ применяется редко.
Существует три способа монтажа воздуховодов на кровле здания:
1. Вентиляционные шахты высотой до 6 м и массой до 350 кг могут быть установлены с помощью одной лебёдки в следующей последовательности:
под углом к горизонтали собирают шахту из отдельных звеньев и прикрепляют к ней 4 растяжки (для последующего постоянного крепления);
закрепляют к перекрытию три растяжки из четырёх;
закрепляют к перекрытию рычажную лебёдку;
производят строповку шахты на 2/3 высоты;
поднимают шахту в проектное положение, крепят четвёртую растяжку, соединяют нижний фланец и надевают юбку (дождь);
проверяют вертикальность и натягивают растяжки.

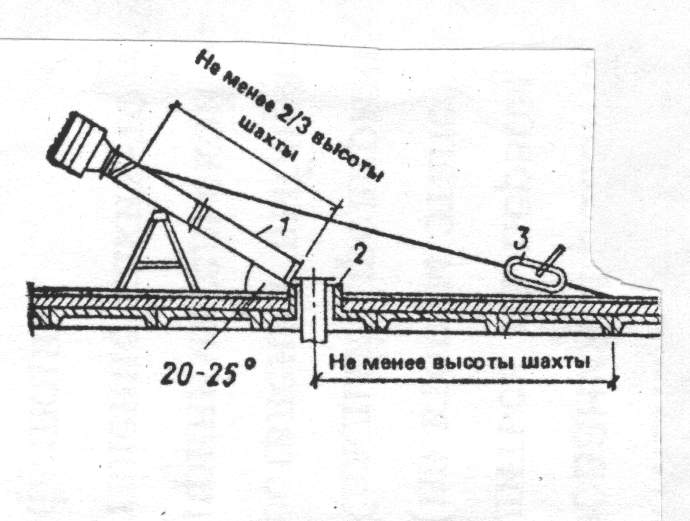

1 – вентиляционная шахта;
2 – железобетонный стакан;
3 – лебедка.
2. Вентиляционные шахты большей высоты и массы поднимают с помощью падающей мачты, в такой последовательности:
собирают шахту из отдельных звеньев так, чтобы нижний фланец находился у железобетонного стакана;
к нижнему фланцу шахты и фланцу патрубка присоединяют шарнирное устройство;
к шахте крепят растяжки;
к шахте крепят оттяжки, чтобы контролировать её боковое отклонение при подъёме;
крепят лебёдку и монтируют мачту;
поднимают шахту и закрепляют растяжки;
снимают шарнир и соединяют патрубок с шахтой;
проверяют вертикальность установки шахты и натягивают все растяжки.

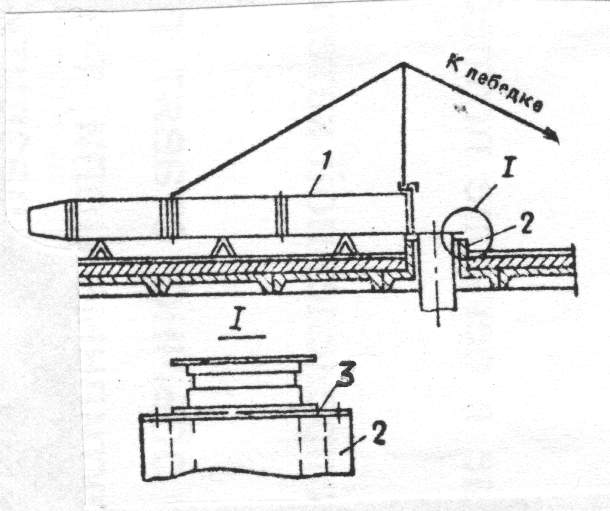

1 – вентиляционная шахта;
2 – железобетонный стакан;
3 – опорный фланец.
3. Монтаж вертикальных воздуховодов на кровле здания может быть выполнен с помощью мачты:
доставка лебёдки, мачты и воздуховодов;
сборка вентиляционной шахты;
закрепление на воздуховоде растяжек и оттяжек;
установка и закрепление мачты растяжками;
установка лебёдки и строповка узла;
подъём вентиляционной шахты в вертикальное положение;
закрепление растяжек, снятие шарнирного устройства;
проверка вертикальности и натяжение растяжек.

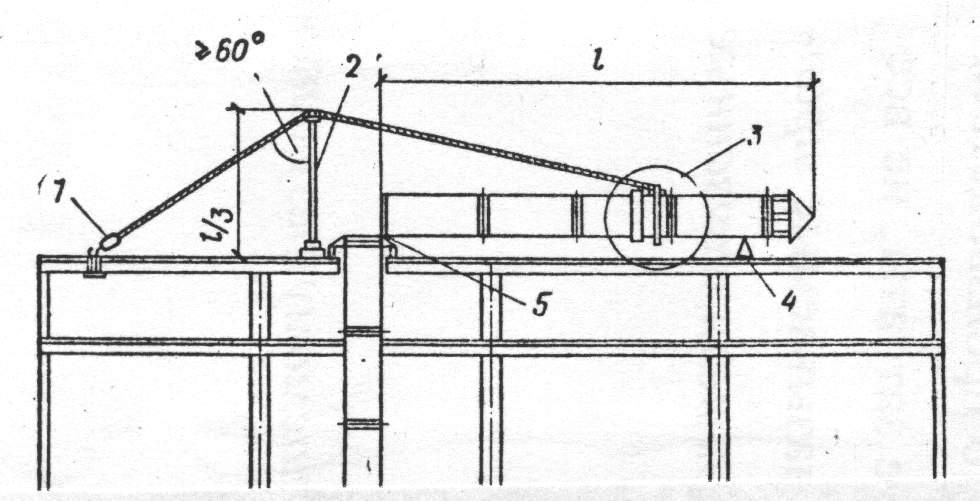

1 – лебедка;
2 – мачта;
3 – узел строповки;
4 – подставка;
5 – шарнирное устройство.
