5.10. Крепления воздуховодов
Установке крепления предшествует тщательная разметка.
Прямоугольные воздуховоды периметром до 1000 мм подвешивают на хомутах, свыше 1000 мм – на траверсах. Хомуты выполняют из полосы 25×2 мм для прямоугольных воздуховодов диаметром до 400 мм и из полосы 30×3 мм – при больших размерах. В качестве траверс используется угловая сталь. Тяги для подвесок изготавливают диаметром 8, 10 и 12 мм с метрической резьбой на обоих концах. Применяется также стальная перфорированная полоса и цепи.
Для изменения длины подвесок и тяг с целью обеспечения равномерной нагрузки на кронштейны применяют регулируемые подвески – талрепы.

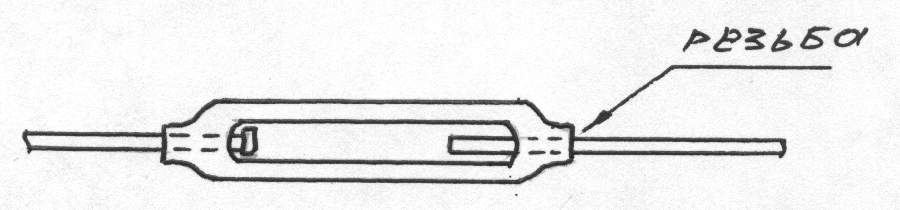

Талреп состоит из короткой тяги, свободно вращающейся в корпусе, и регулируемой тяги, ввинчивающейся в гайку корпуса при вращении.
Глубина заделки кронштейнов в стены составляет 250-510 мм.
Расстояние между горизонтальным воздуховодом и стеной либо колонной для всех размеров воздуховодов круглых сечений принимается 50мм.

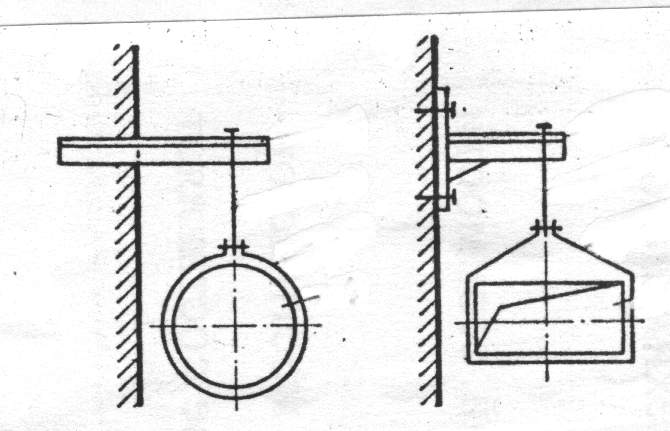

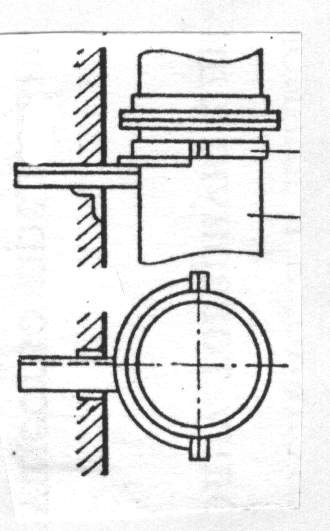

Крепление горизонтальных
воздуховодов к стенам
К
репление

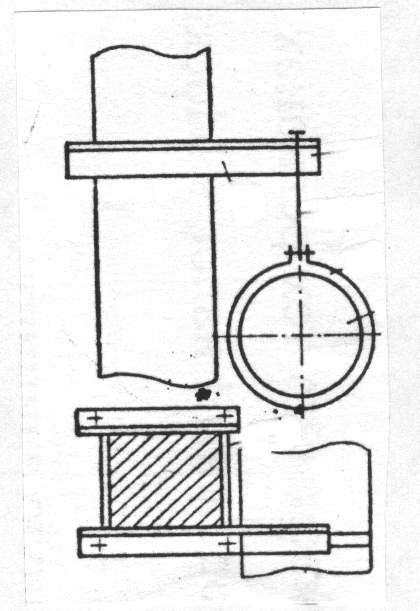

горизонтальных
воздуховодов к колоннам

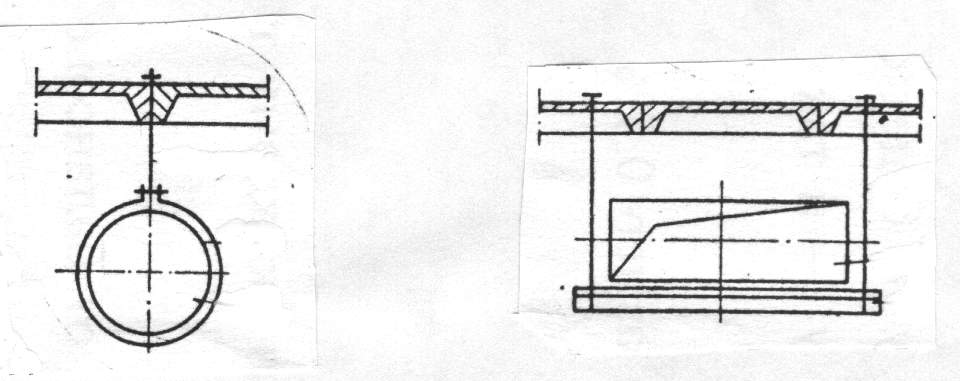

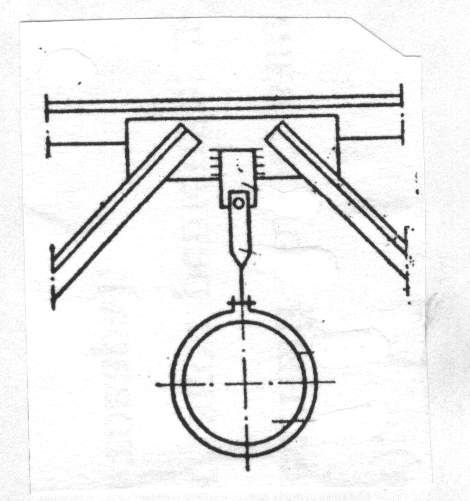

Крепление горизонтальных

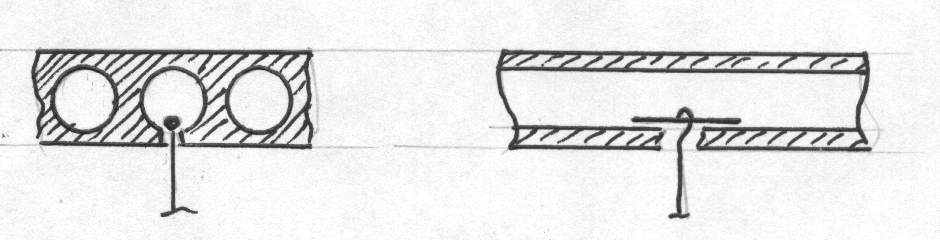

воздуховодов к перекрытиям.

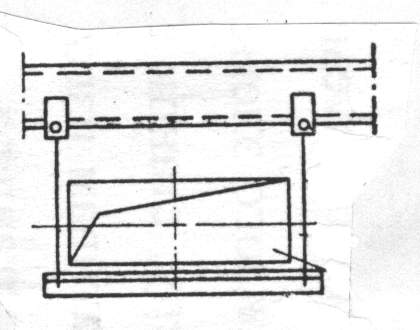

Крепление горизонтальных
воздуховодов к фермам и
прогонам

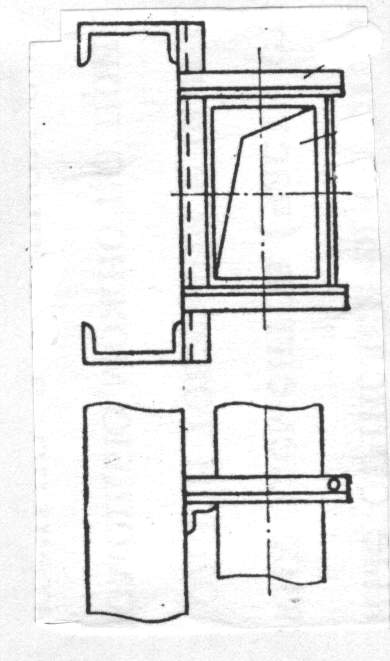

Крепление вертикальных
воздуховодов к стенам
и стальным стойкам
5.11. Подготовительные работы
К началу монтажа систем вентиляции должны быть выполнены следующие работы:
устройство перекрытий, стен и перегородок в местах прокладки воздуховодов и установки вентиляционного оборудования;
установка фундаментов, площадок и других опорных конструкций под вентиляционное оборудование;
установка опорных конструкций для крепления воздуховодов;
пробивка отверстий в перекрытиях, стенах и перегородках для прокладки воздуховодов;
оштукатуривание потолков, стен и перегородок в местах прокладки воздуховодов;
нанесение отметок чистого пола на колоннах, стенах.
Монтаж вентиляционных устройств производят из узлов и деталей заранее изготовленных на заводах или мастерских.
Воздуховоды монтируют как внутри здания, так и снаружи. Горизонтальные воздуховоды прокладывают:
под фермами покрытий или потолком помещений и цехов;
по колоннам и стенам;
в межферменном пространстве;
в пространстве между перекрытием и подшивным потолком;
по наружным стенам здания;
на эстакаде снаружи здания.
Горизонтальные воздуховоды имеют ответвления (опуски) для подсоединения к воздухораспределителям или местным отсосам. В производственных цехах обычно прокладывают вначале магистральные горизонтальные воздуховоды и коллекторы, а затем вертикальные опуски к воздухораздаточным или воздухоприёмным устройствам. Монтаж начинают от вентилятора.

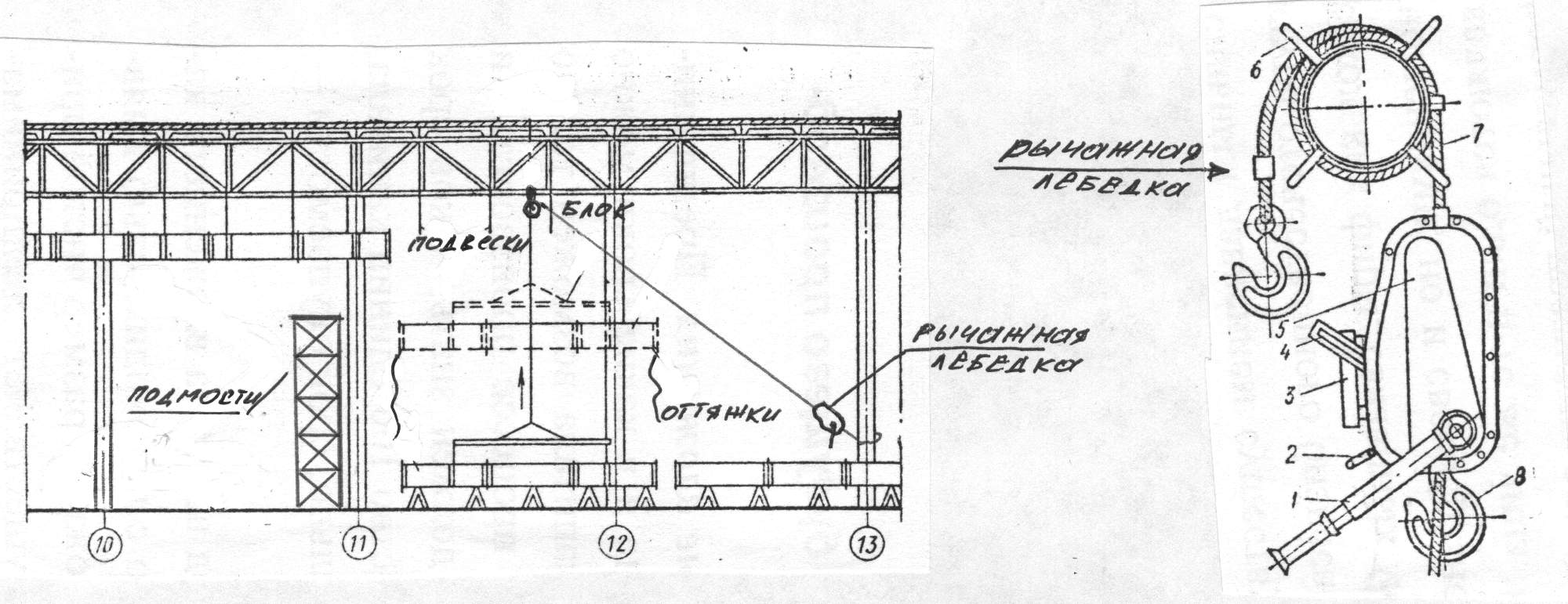

Воздуховоды вентиляционных систем в промышленных зданиях во многих случаях монтируются на высоте, что сопряжено с определёнными трудностями. В целях уменьшения количества операций, выполняемых на высоте, воздуховоды собирают в укрупнённые узлы на полу (на подставках). Укрупнённые блоки поднимаются при помощи лебёдки и траверсы или двух лебёдок. Длина блока может быть до 12 метров, а в отдельных случаях и более.
Последовательность монтажа воздуховодов:
выполняют детальный осмотр мест прокладки, чтобы выявить наиболее рациональные пути транспортировки воздуховодов, места сборки деталей в укрупнённые узлы, потребность в грузоподъёмных средствах;
размечают места установки средств крепления, выполняют подготовительные работы (сверлят отверстия, приваривают закладные детали) и устанавливают крепления (кронштейны, опоры, подвески); для установки средств креплений на высоте используют либо механизмы (автогидроподъёмники, телескопические автовышки) либо монтажные вышки и подмости;
размещают грузоподъёмные средства, закрепляя их к строительным конструкциям;
доставляют в зону монтажа детали воздуховодов и собирают их в укрупнённые узлы в соответствии с монтажными чертежами;
на инвентарных подставках производят сборку укрупнённых узлов; в процессе сборки на воздуховоды надевают хомуты для последующего крепления к подвескам (при сборке болтовых соединений следует применять электро - или пневмогайковеры либо трещёточные ключи);
после сборки узла производят его строповку (с траверсой или без таковой) и закрепляют по концам узла оттяжки (для оттяжек обычно применяют пеньковый канат диаметром 18-23 мм);
грузовой трос пропускают через отверстие в кровле, над которым на грузовой балке установлена лебёдка; возможен другой вариант подъёма, когда отводной блок крепится к нижнему поясу стропильной фермы или другой конструкции, а лебёдки устанавливают в цехе, закрепляя её к конструкциям (колонне или грузовой тележке): этот вариант предпочтительнее с точки зрения подачи команд при подъёме узла;
пробными подвешиваниями уточняют положение центра тяжести и корректируют положение строп;
на проектную высоту узлы поднимают лебёдкой; с автоподъёмника, телескопической вышки или лестниц и подмостей узел крепят к заранее выставленным подвескам; затем проверяют правильность положения воздуховода и соединяют его с ранее смонтированными узлами, с помощью талрепов обеспечивают равномерное натяжение подвесок.
5.12. Монтаж горизонтальных воздуховодов под
фермами покрытий или потолком помещений и цехов
5.13. Монтаж горизонтальных воздуховодов
в межферменном пространстве

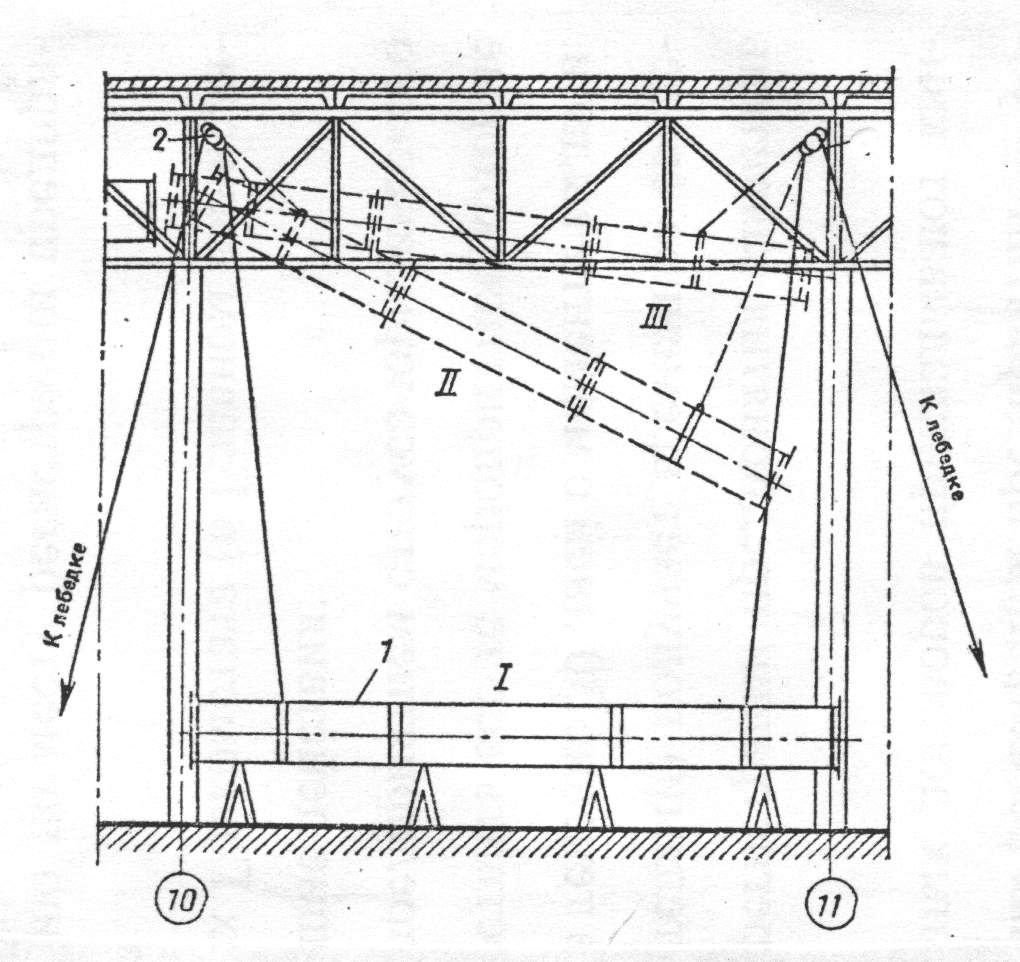

Строительные фермы устанавливаются на колонны с шагом 6, 12 м. Укрупнённые блоки также собираются длиной близкой к шагу ферм. Подъём блока необходимо производить двумя лебёдками под некоторым углом горизонтали. При этом с помощью оттяжек заводится сначала один конец блока, а затем и другой. Возможна заводка блока с поворотом в горизонтальной плоскости, а также одной лебёдкой при строповке в центре с помощью траверсы.
После крепления поднятого блока к заранее установленным подвескам приступают к монтажу следующего блока.
