5.4. Типовые детали вентиляционных систем

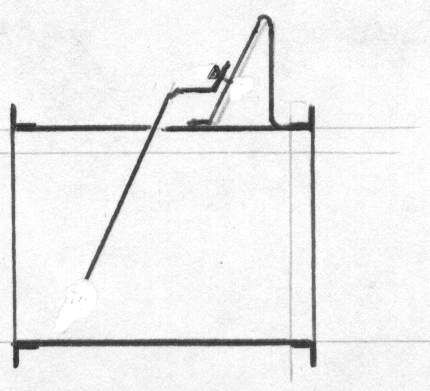

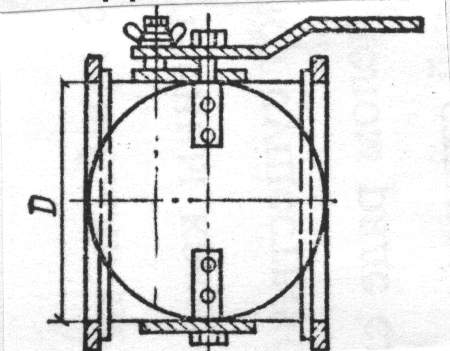

Дроссель клапан – регулировочное устройство, устанавливаемое на отдельных ответвлениях воздуховодов, у воздухораспределителей, патрубков воздушного душирования.
Применяются для круглых и прямоугольных воздуховодов. Клапаны выпускаются диаметром 100-800 мм, при больших диаметрах используются секционные дроссель клапаны.
Диаметр полотна дроссель клапана должен быть на 5 мм меньше внутреннего диаметра. Рукоять должна быть снабжена фиксатором.
Диафрагма – пластина из тонколистовой стали, устанавливается между фланцами при монтаже и перекрывает часть сечения. Диафрагмы не регулируются во время эксплуатации. Диафрагмы предназначены для выравнивания давления на отдельных участках.

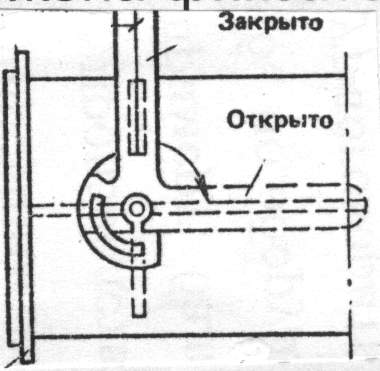

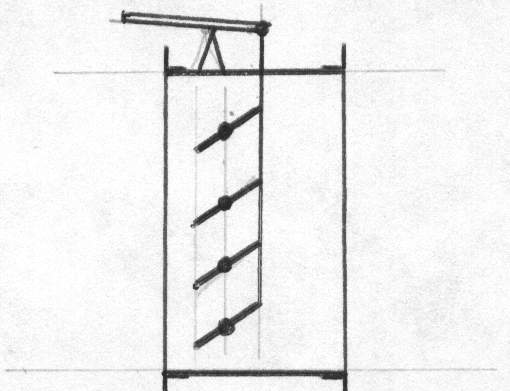

Воздушные заслонки устанавливаются на воздуховодах прямоугольного сечения размером от 200×200 до 1000×1000 мм и выпускаются с ручным, пневматическим или электрическим приводом. Ширина заслонки 120 мм для всех размеров воздуховодов.
Шиберы применяются для регулирования количества воздуха и для отключения отдельных ветвей вентиляционных систем. Шиберы выпускаются в корпусах диаметром 100 - 315 мм.

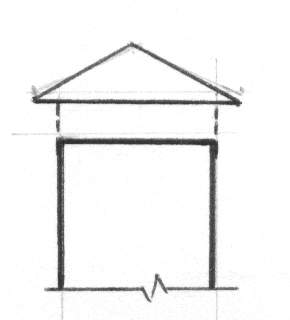

З
онты
– круглые и прямоугольные, устанавливаются
над вентиляционными вытяжными шахтами
и предотвращают попадание в них
атмосферных осадков.
Вытяжные зоны – предназначены для улавливания вредных выделений. Угол раскрытия не должен превышать 60º. Вытяжные зонты устанавливаются у местных вытяжек.

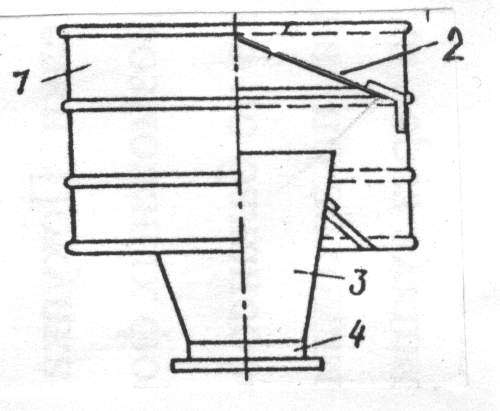

Дефлекторы устанавливаются на вытяжных шахтах с естественным побуждением для усиления тяги. При набегании ветрового потока на цилиндрическую обечайку в ней образуется зона разряжения, способствующая работе вытяжной системы.
1
– обечайка;
2 – зонт;
3 – диффузор;
4 – фланец.
Решётки жалюзийные – подвижные и неподвижные, предназначены для систем приточной и вытяжной вентиляции.
5.5. Приспособления для монтажа воздуховодов

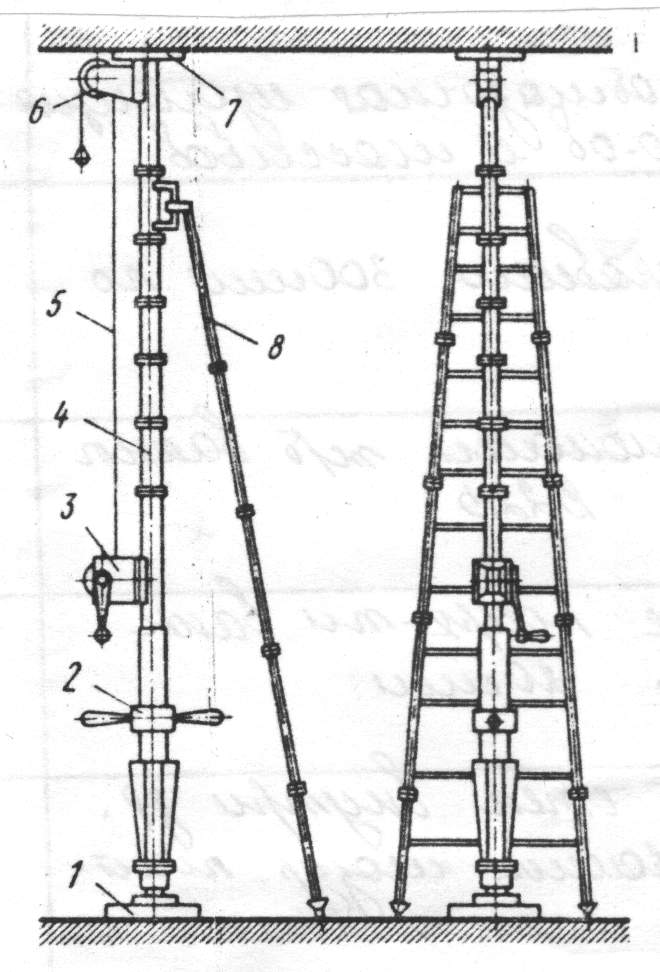

С
тойка
распорная с лестницей СТД 977/5 или СТД
1127/5: закрепляется в распор с потолком
в помещениях высотой 2,5-5 м. С помощью
ручной лебёдки осуществляется подъём
воздуховодов. С лестницы производится
их монтаж.
1 – опорные пяты;
2 – ходовой винт;
3 – лебедка;
4 – сменная секция;
5 – трос;
6 – блок;
7 – лестница.
Приставная лестница – может использоваться при работе на высоте до 5м.
Монтажная площадка ПМ 1 – изготавливается из алюминиевых труб, имеет высоту 650, 800, 950 мм. Предназначена для выполнения монтажных работ на высоте до 2,5 м.
Лестница стремянка – выполняется из стальных труб или алюминиевого профиля.
Лестница с площадкой – изготавливается из алюминиевого профиля, позволяет вести работы на высоте до 4,5 м.

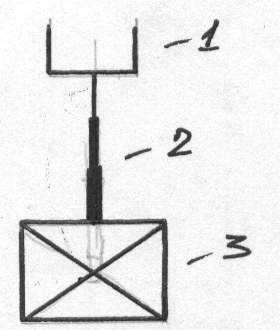

Вышка монтажная телескопическая ВМД-4 позволяет вести монтажные работы на высоте 3,8-6 м.
Состоит из стальной рамы, телескопического подъёмника и корзины. Вышка рассчитана на подъём 1 рабочего.
1 – корзина;
2 – телескопический подъемник;
3 – рама.

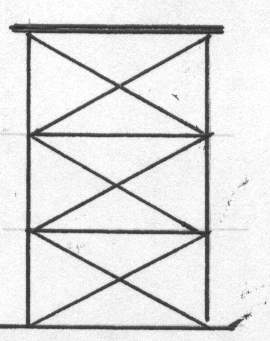

Разборные подмости АЗ-8204/1 выполняются из алюминиевого профиля, состоят из секций размером 1500×850 мм. Из четырёх секций собираются прямоугольные в плане подмости, наращиваемые на требуемую высоту. Наверху устанавливается рабочий настил размером 1500×1500 мм.
Деревянные подмости – изготавливаются на строительной площадке из досок. Используются для ведения работ на высоте до 4 м.
