4.6. Монтаж газовых приборов

Плиты, емкостные и проточные нагреватели устанавливаются после монтажа стояков и подводок, окраски или облицовки стен, окраски полов. Газовые приборы, как правило, устанавливают непосредственно перед сдачей объекта.

Газовые плиты устанавливаются на пол по уровню. Расстояние от плиты до стены должно быть не менее 70 мм. Если стена выполнена из сгораемого материала, то за плитой она должна быть оштукатурена или обита кровельным железом по листовому асбесту толщиной 3 мм. Обивка должна идти от пола и выступать за габариты плиты не менее чем на 100мм с боков и не менее 800 мм сверху.

При установке емкостных водонагревателей на деревянный пол в целях пожарной безопасности под прибор укладывается стальной лист толщиной 0,8мм по листовому асбесту  = 3мм.

Проточные водонагреватели устанавливают на несгораемых стенах. При установке их на деревянные стены последние оштукатуривают или обивают кровельной сталью по асбесту. Обивка должна выступать за пределы водонагревателя на 100 мм во все стороны, а сам водонагреватель должен отстоять от неё не менее чем на 30мм.

Для отвода продуктов сгорания водонагреватели присоединяют к домовым каналам с помощью труб из кровельной стали. Звенья труб соединяются с заходом трубы в трубу не менее 0,5 диаметра. Расстояние от пола до проточного нагревателя должно быть не менее 900-1200 мм.

4.7. Монтаж систем газоснабжения промышленных предприятий

На промышленных предприятиях газ используется для приготовления пара и горячей воды, термической обработки металлов, обжога кирпича и т.д.

Внутренние газопроводы прокладываются, открыто в местах, удобных для обслуживания и исключающих возможность их повреждения цеховым транспортом и другими движущимися механизмами. Ответвления к газовым агрегатам прокладываются в каналах со съемным несгораемым перекрытием или в штрабе пола со сплошной заливкой бетоном.

Соединение труб сварное. Крепление – хомуты, подвески, кронштейны.

Газопроводы целесообразно вводить в помещение непосредственно в местах установки газового оборудования. На вводе (снаружи) устанавливают отключающее устройство.

4.8. Монтаж установок сжиженного газа

При отсутствии системы центрального газоснабжения отдельные объекты снабжаются газом от газобаллонных установок или группового резервуара жидким газом.

Индивидуальная газобаллонная установка представляет собой взаимосвязанную систему наполненного газом баллона с газовым прибором. Прибор и болон соединяются стальным газопроводом или гибким шлангом. Для снижения давления газа и поддержания его на заданном уровне у баллона или непосредственно на баллоне устанавливается редуктор.

Баллоны устанавливаются в помещении не ближе 1метра от нагревательных приборов. Баллон крепится к стене скобами, ремнями с возможностью его легкой замены. Резинотканевый газопровод крепится к стене скобами или хомутами через 0,5 м. На улице баллоны устанавливают в специальных шкафах на два баллона (рабочий и запасной).

Групповые баллоны (более двух баллонов) обеспечивают газом несколько квартир, устанавливают снаружи здания в специальных шкафах, которые должны иметь прочное основание (фундамент) и закреплены к стене. Газопровод, отходящий от наружного шкафа с баллонами должен иметь горизонтальный участок длиной не менее 0,5 м для компенсации деформаций в случае осадки фундамента под шкафом.

Из СНиП 2.04.08-87* «Газоснабжение»

п. 9.33. Групповой баллонной установкой следует считать установку газоснабжения, в состав которой входит более двух баллонов. В каждом конкретном случае применение групповой баллонной установки должно быть обосновано.

п. 9.34. В составе групповой баллонной установки следует предусматривать баллоны для СУГ, коллектор высокого давления, регулятор давления газа или регулятор-переключатель автоматический, общее отключающее устройство, манометр (показывающий), ПСК (сбросной) и трубопроводы.

При наличии в регуляторе давления встроенного ПСК установка дополнительного клапана не требуется.

п. 9.39. Шкафы и баллоны следует устанавливать на фундаменты, вокруг которых должна выполняться отмостка шириной не менее 1 м перед шкафом и 0,5 м с остальных сторон.

Групповые баллонные установки следует располагать в местах, имеющих удобный подъезд для автотранспорта.

п. 9.48. Индивидуальной баллонной установкой следует считать установку газоснабжения СУГ, в состав которой входит не более двух баллонов.

п. 9.49.* Индивидуальные баллонные установки допускается предусматривать как снаружи, так и внутри зданий.

При газоснабжении СУГ с повышенным содержанием бутана следует предусматривать размещение баллонов, как правило, внутри жилых зданий.

Размещение баллонов внутри жилых зданий, имеющих более двух этажей, не допускается.

п. 9.52.* Установка баллонов с газом не допускается:

• в жилых комнатах;

• в цокольных и подвальных помещениях;

• в помещениях, расположенных под обеденными и торговыми залами предприятий общественного питания, а также под аудиториями и учебными классами, под зрительными (актовыми) залами общественных и производственных зданий, больничными палатами и другими аналогичными помещениями; в помещениях без естественного освещения.

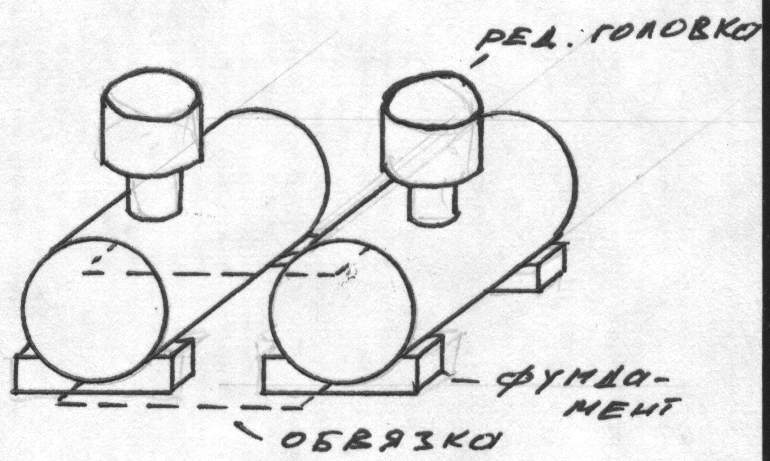

Д ля газоснабжения многоэтажных жилых домов и промышленных предприятий применяются резервуарные установки, чаще всего подземные. Резервуарные установки состоят из расположенных под землёй емкостей 1,5 или 5 м³ с наземными редукционными головками. Последовательность монтажа: разработка котлована, устройство фундамента, установка резервуаров, антикоррозионная изоляция, обвязка резервуаров и прокладка трубопроводов, испытание, установка ограждений, обратная засыпка.

Из СНиП 2.04.08-87* «Газоснабжение»

п. 9.4. В составе резервуарной установки следует предусматривать: резервуары, трубопроводы жидкой и паровой фаз, запорную арматуру, регуляторы давления газа, предохранительные клапаны (запорные и сбросные), манометр (показывающий), штуцер с краном после регулятора давления для присоединения контрольного манометра, устройство для контроля уровня СУГ в резервуарах. В зависимости от состава СУГ и климатических условий в состав резервуарной установки могут входить также испарители или испарительные установки.

Устройство для контроля уровня жидкости допускается предусматривать общее на группу резервуаров.

п. 9.5. Число резервуаров в установке необходимо определять расчетом и принимать не менее двух.

п. 9.7. Арматуру и приборы резервуарных установок следует защищать кожухами от атмосферных осадков и повреждений.

п. 9.8. Резервуарные установки должны иметь ограждение высотой не менее 1,6 м из негорючих материалов. Расстояние от резервуаров до ограждения следует предусматривать не менее 1 м.

п. 9.15. Подземные резервуары следует устанавливать на глубине не менее 0,6 м от поверхности земли до верхней образующей резервуара в районах с сезонным промерзанием грунта и 0,2 м в районах без промерзания грунта.

Расстояние в свету между подземными резервуарами должно быть не менее 1 м, а между надземными резервуарами – равны диаметру большего смежного резервуара, но не менее 1 м.
