4.3. Требования сНиП 3.05.02-88* «Газоснабжение»

п. 4.6.* Монтаж внутреннего газооборудования следует производить после выполнения следующих работ:

• устройства междуэтажных перекрытий, стен, полов, перегородок, на которых будут монтироваться газопроводы, арматура, газовое оборудование и приборы;

• устройства отверстий, каналов и борозд для прокладки газопроводов о фундаментах, стенах, перегородках и перекрытиях;

• оштукатуривания стен в кухнях и других помещениях, в которых предусмотрена установка газового оборудования;

• установки ванн, моек, раковин, умывальников или других приборов, к которым подводятся трубопроводы от газового оборудования;

• проверки и очистки дымоходов.

п. 4.7.* Заделка сварных и резьбовых соединений газопроводов и арматуры в стены и перекрытия не допускается.

Участки газопроводов, проложенные в футлярах, не должны иметь стыковых соединений, а проложенные в каналах со съемными перекрытиями и в бороздах стен – резьбовых и фланцевых соединений.

Для уплотнения резьбовых соединений следует применять льняную прядь, пропитанную свинцовым суриком, замешанным на олифе, а также фторопластовые и другие уплотнительные материалы при наличии на них паспорта или сертификата завода-изготовителя.

п. 4.8. Отклонение стояков и прямолинейных участков газопроводов от проектного положения допускается не более 2 мм на 1 м длины газопровода, если другие нормы не обоснованы проектом.

При отсутствии в проекте данных о расстоянии между трубой и стеной, это расстояние должно быть не менее радиуса трубы.

При монтаже отключающих устройств (кранов) необходимо предусматривать после них (считая по ходу газа) установку сгонов. Краны на горизонтальных и вертикальных газопроводах должны быть установлены так, чтобы ось пробки крана была параллельна стене; установка упорной гайки в сторону стены не допускается.

4.4. Монтаж вводов в здание

Вводы в жилые дома чаще всего устраивают через лестничную клетку или непосредственно в помещение кухни.

Через фундамент или стену ввод прокладывается в стальном футляре (гильзе), диаметр которого должен быть на 100 мм больше диаметра трубы ввода. Зазор между трубой и гильзой заделывается мятой глиной или просмоленной паклей и мастикой. Для отключения ввода от городской газовой магистрали устанавливают краны (задвижки) в мелких колодцах снаружи здания или настенном участке газопровода.

4.5. Монтаж газовых сетей жилых зданий

Монтаж начинается с разметки мест прокладки газопровода, установки креплений и пробивки креплений.

Монтаж сводится к сборке узлов, креплению трубопровода к строительным конструкциям и присоединению газовых приборов.

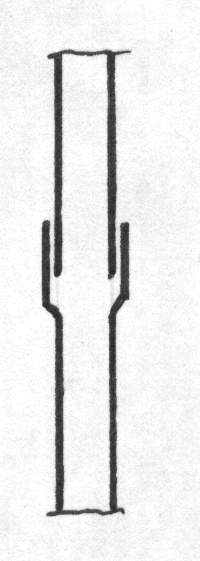

С тояки монтируют из стальных труб, как правило, на сварке в раструб и прокладывают по лестничным клеткам, кухням и коридорам. Трубные заготовки стояков доставляют обычно размером на этаж. С одного (верхнего) конца труба имеет раструб. Такое соединение позволяет регулировать положение вышележащего элемента, увеличивая или уменьшая величину зазора. Расстояние от стены до прокладываемого газопровода должно составлять не мене радиуса трубы, но не более 100мм.

Горизонтальные участки газопровода собираются из труб, нарезаемых по месту.

Подводка служит для подачи газа от стояка к газовым приборам. До 1977г. разводка прокладывалась на высоте 2-2,2 м. В настоящее время высота прокладки не регламентируется. Во всех случаях краны перед приборами должны быть доступны и не заставлены. Все разводящие линии квартирной разводки прокладывают с уклоном не менее 0,001 к стояку или приборам. Крепления – хомуты, подвески, крючья.

Резьбовые соединения (в местах присоединения приборов и кранов) собирают на льняной пряди пропитанной суриком или цинковыми белилами, приготовленными на натуральной олифе. На подводке к каждому прибору устанавливается пробочный кран натяжного типа. Краны также обычно устанавливаются на квартирной разводке на расстоянии 300 мм от стояка. На ответвлении от стояков в квартиры после кранов и перед каждым газовым прибором устанавливают сгоны (разводка должна быть разборной). Вертикальные газопроводы в местах пересечения строительных конструкций прокладывать в футлярах (гильзах):
