3.4. Монтаж магистралей
Магистральный трубопровод (подводит теплоноситель к стоякам) располагается, как правило, в подвальной части здания или подпольных каналах, имеет горизонтальную направленность. При прокладке труб магистрали вертикально (одна над другой), подающая труба располагается над обраткой.
При прокладке необходимо соблюдать прямолинейность и заданный уклон.
П-образные компенсаторы ставятся на расстоянии не менее 50 м один от другого.

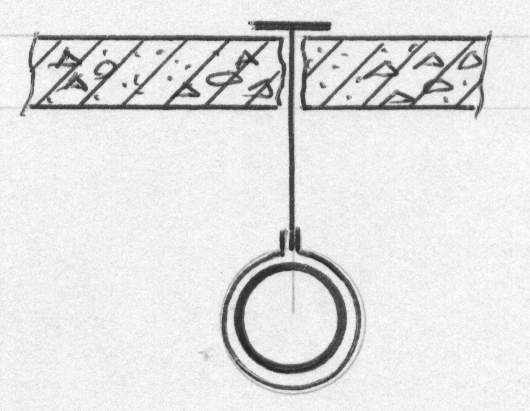

В подвале магистрали крепятся к стенам кронштейнами, к перекрытию – подвесками.
Соединение труб, как правило, сварное.
Трубы магистрального трубопровода (розлив) покрывают антикоррозионной и тепловой изоляцией. Работы выполняют после испытания системы.
В низших точках магистрального трубопровода устанавливают спускники: приварка отрезка трубы Dy = 15-20 мм с резьбой и установка вентиля.
Повороты труб выполняют путем приварки отводов.
Снижение диаметра трубопровода выполняют после (по ходу теплоносителя) узла врезки стояка.
3.5. Устройство теплового пункта
В тепловом пункте устанавливаются задвижки, элеваторный узел, воздухосборники, грязевики, предохранительные клапаны, манометры и термометры, тепловые счетчики и др.
Все оборудование монтируют из нескольких типовых узлов. Узлы с помощью подъемных механизмов (лебедок, талей) или вручную поднимают и навешивают на рамы. После выверки производится соединение узлов и окончательное закрепление.
Соединение узлов фланцевое. Детали теплового пункта покрывают мастичной теплоизоляцией.
Тепловой пункт испытывают и сдают по акту.
3.6. Монтаж стояков и подводок
Монтаж стояков и подводок производится после сборки магистральных трубопроводов (розлива).
Прокладка стояков бывает скрытой и открытой. Сборка стояков и подводок ведется после установки нагревательных приборов или при одновременном монтаже стояков и приборов, снизу вверх.
Требования СНиП 3.05.01 – 85 "Внутренние санитарно-технические системы":
п. 3.2. Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2 мм на 1 м длины.
п. 3.5. Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м средства крепления устанавливаются на половине высоты этажа.
Средства крепления стояков в производственных зданиях следует устанавливать через 3 м.
п. 3.7. Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.
п. 3.18. Уклоны подводок к отопительным приборам следует выполнять от 5 до 10 мм на длину подводки в сторону движения теплоносителя. При длине подводки до 500 мм уклон труб выполнять не следует.
п. 3.23. При установке отопительного прибора под окном его край со стороны стояка, как правило, не должен выходить за пределы оконного проема. При этом совмещение вертикальных осей симметрии отопительных приборов и оконных проемов не обязательно.
п. 3.24. В однотрубной системе отопления с односторонним присоединением отопительных приборов открыто, прокладываемый стояк должен быть расположен на расстоянии 150 ± 50 мм от кромки оконного проема, а длина подводок к отопительным приборам должна быть не более 400 мм.
п. 3.28. Соединение стояков следует выполнять на сварке внахлестку (с раздачей одного конца трубы или соединением безрезьбовой муфтой).
Присоединение трубопроводов к воздухонагревателям (калориферам, отопительным агрегатам) должно выполняться на фланцах, резьбе или сварке.
При креплении стояков хомуты должны давать возможность трубе перемещаться по оси при линейном удлинении.
В двухтрубных системах водяного отопления стояк горячей воды всегда монтируют справа, а стояк обратной воды слева. Расстояние между осями смежных неизолированных стояков диаметром до 32 мм принимается равным 80 мм, а при большем диаметре это расстояние принимается на условия удобства монтажа.

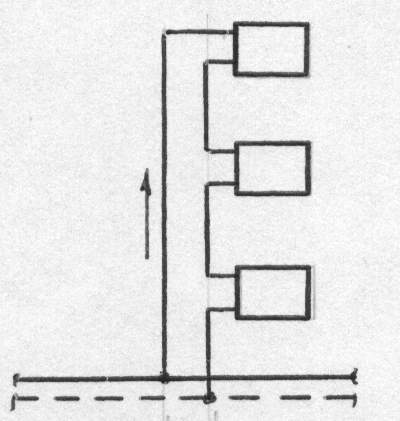

Х
олостой
стояк однотрубной системы отопления
располагают на подъеме:

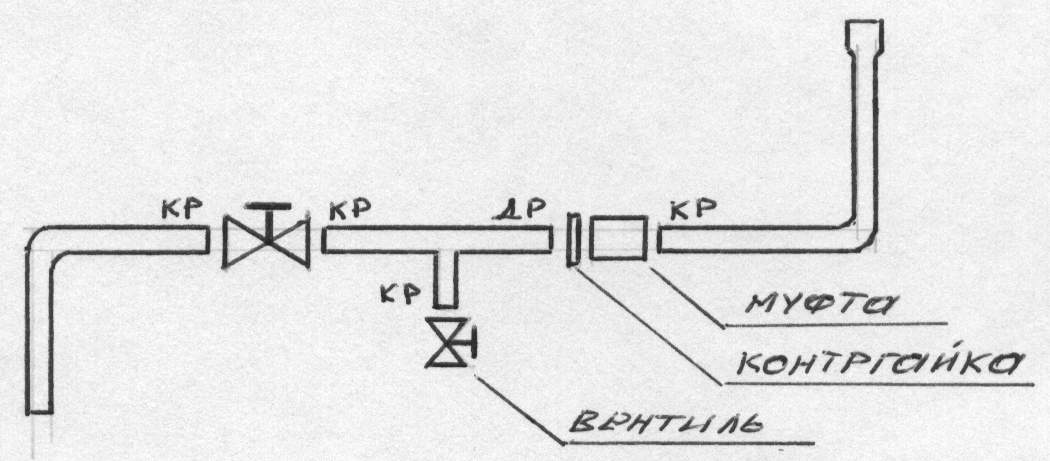

Врезки подающего и обратного стояков:
Запуск стояка выполняют в следующей последовательности:
при открытом вентиле врезки обратного стояка и закрытом на подаче спускают воздух из системы через спускник на подаче;
закрывают спускник и открывают вентиль на врезке подающего стояка.
