3. Монтаж систем центрального отопления

3.1. Материалы и оборудование

Для систем центрального отопления применяют в основном легкие или обыкновенные водогазопроводные трубы с D_у≤50 мм. Для магистралей (розлив) используются стальные бесшовные или стальные электросварные прямошовные трубы.

В качестве арматуры применяют:

• задвижки;

• краны;

• запорные и проходные вентили;

• краны двойной регулировки;

• трехходовые краны;

• краны Маевского.

Вся арматура с точки зрения технологии установки подразделяется на муфтовую и фланцевую.

К типовым изделиям и узлам относятся:

• воздухосборники;

• расширительные баки;

• фильтры для воды;

• грязевики;

• гидравлические затворы;

• элеваторные узлы;

• теплообменники и др.

Стандартные фасонные изделия: муфты, тройники, крестовины, угольники, фланцы, контргайки, футорки.

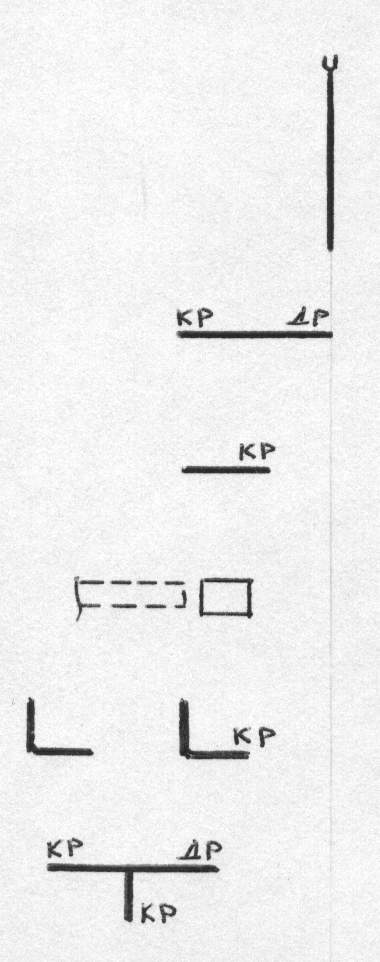

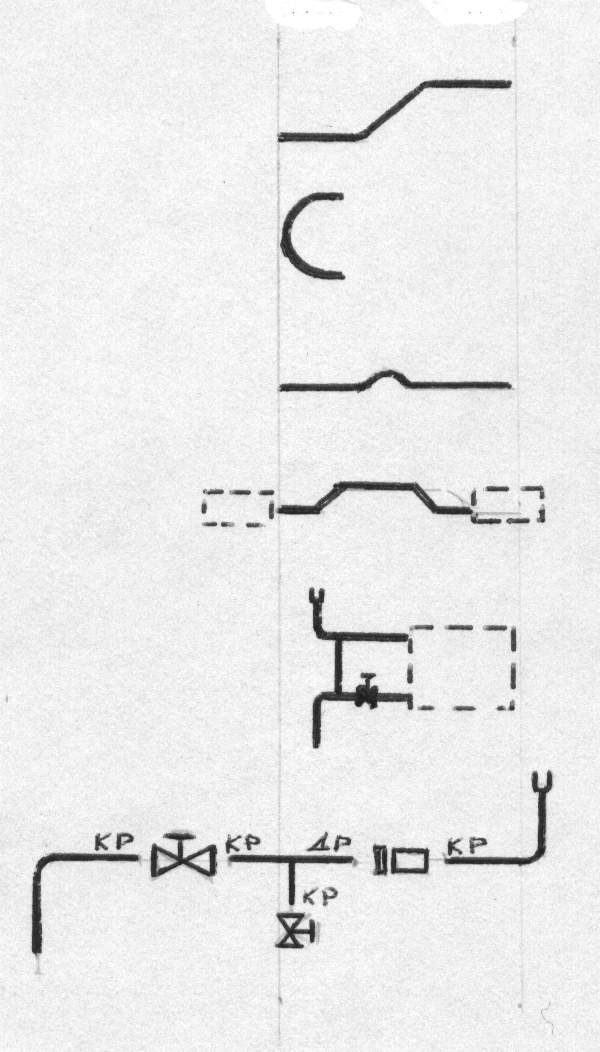

Типовые монтажные детали:

– уточка;

– калач;

– скоба;

– гнутая радиаторная

сцепка;

– радиаторный мост;

– врезки стояков в розлив.

Трубная заготовка:

– стояк;

– сгон;

– резьба;

– стаканчик;

– отводы;

– тройник сварной.

В качестве уплотнительных материалов используются:

• для фланцевых соединений при температуре перемещаемой среды не более 150°C следует применять паронит толщиной 2-3 мм или фторопласт 4 мм, а при температуре не более 130°С – прокладки из термостойкой резины;

• для резьбовых соединений при температуре перемещаемой среды до 105 °С включительно следует применять ленту из фторопластового уплотнительного материала (ФУМ) или льняную прядь, пропитанную свинцовым суриком или белилами, замешенными на олифе;

• для резьбовых соединений при температуре перемещаемой среды выше 105 °С и для конденсационных линий следует применять ленту ФУМ или асбестовую прядь вместе с льняной прядью, пропитанные графитом, замешенным на олифе.

Сальники у вентилей, задвижек и кранов уплотняется специальной сальниковой набивкой.

В жилых и промышленных зданиях в качестве отопительных приборов используют:

• чугунные радиаторы;

• чугунные ребристые трубы;

• стальные штампованные радиаторы;

• регистры из гладких труб;

• конвекторы различных типов.

Система центрального отопления состоит из ввода в здание, магистрального трубопровода (розлив), стояков, подводок и нагревательных приборов.
