6. Шахтные лебедки
6.1. Лебедки для откатки, маневровых и скреперных работ
Шахтные лебедки предназначены для механизированной откатки грузов по горным выработкам, механизации маневровых работ на погрузочных, разгрузочных и обменных пунктах рельсового транспорта, а также для перемещения скреперов при транспортировке горной массы.
Шахтные лебедки относят к подъемным машинам периодического действия для перемещения грузов с помощью тягового каната. Тяговое усилие канату лебедки передается от рабочего органа (барабана), приводимого в движение приводным устройством через передаточный механизм (механический редуктор). Приводом лебедки служит электрический или пневматический двигатель.
Шахтные лебедки оборудуются одним или двумя барабанами. Барабанные лебедки применяют для канатной откатки грузов в наклонных выработках с углом до 30° при выполнении маневровых и скреперных работ.
Лебедки изготавливают стационарными (их устанавливают в капитальных выработках шахт) и передвижными, которые применяют при выполнении такелажных, маневровых и прочих вспомогательных работ.
Обозначения шахтных лебедок, для канатной откатки, например Ц-1,6 Х 1,2 и 2Ц-1,6 X 0,8, расшифровываются следующим образом: Ц и 2Ц – цилиндрические соответственно одно- и двух- барабанные; 1,6 — диаметр барабана в метрах; 1,2 и 0,8 — ширина барабана в метрах.
Технические характеристики шахтных лебедок
Ц-1.6Х1.2 2Ц-1,6X0,8
Тяговый канат:
наибольшее статическое натяжение, кН 40
наибольший диаметр, мм 25
Передаточное число редуктора 20; 30
Масса (без электродвигателя), кг 16250 18500
Изготовитель Донецкий машинострои-
тельный завод им. ЛК
Рис. 6.1. Шахтная двухбарабанная подъемная лебедка 2Ц1,6Х0,8:
1 – рама; 2 –барабан; 3 – тормоз; 4 – аппарат управления; 5 – электродвигатель; 6 — редуктор; 7 – центробежное реле скорости; 8 — привод тормоза
Шахтные одно- и двухбарабанные лебедки Ц-1,6 X 1,2 и 2Ц-1,6 X 0,8 имеют аналогичные устройства (рис. 6.1).
6.2. Тормозные устройства, электрооборудование и средства управления шахтными лебедками
Тормозное устройство шахтной лебедки (Ц-1,6 X 1,2 и 2Ц-1.6 X 0,8) состоит из колодочного тормоза с двумя парами колодок и пружинно-гидравлического привода. Принцип действия пружинно-гидравлического привода тормоза состоит в следующем (рис. 6.2). Одним из двух насосов 2 (один резервный), приводимых в движение электродвигателем, масло из бака 1 подается через фильтр 3 и обратный клапан 4 в регулятор давления 9. Далее под постоянным давлением масло проходит через разгрузочный клапан 5, устройство предохранительного торможения 6 и предохранительный клапан 8. От регулятора давления 9 масло под переменным давлением (от 0 до 1,2 МПа) может быть подано в тормозные цилиндры 10, поршни которых связаны с пружинными блоками. При повышении давления в рабочих цилиндрах поршень будет перемещаться вверх и, сжимая пружины, будет уменьшать величину тормозного усилия до полного его снятия. В результате лебедка будет расторможена.
С понижением давления тормозное усилие будет увеличиваться до момента полного затормаживания лебедки, при этом давление в тормозных цилиндрах будет равно нулю. Контроль давления в системе осуществляется манометрами 7.
Для включения и выключения механизма перестановки барабанов (при двухбарабанной лебедке) предусмотрен кран 11, который сблокирован с тормозным приводом переставного барабана.

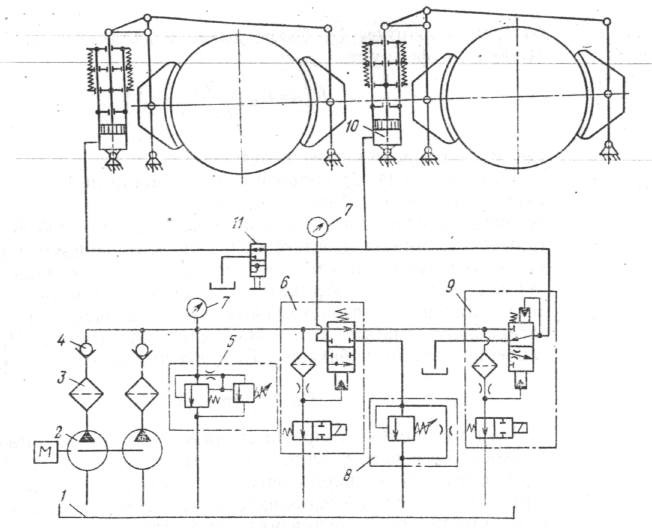

Рис. 6.2. Принципиальная гидравлическая схема пружинно-гидравлического привода тормоза
При повороте крана для расцепления механизма перестановки переставной барабан затормаживается.
Лебедки поставляются с электродвигателем и комплектующей электроаппаратурой, встроенной в механическую часть оборудования лебедки. Перечень комплектующего электрооборудования лебедки приведен в табл. 6.1.
Таблица 6.1
Электрооборудование |
Тип |
Число |
Место установки |
Электродвигатель лебедки Регулятор давления взрывобезопасный электрогидравлический Устройство предохранительного торможения взрывобезопасное Электродвигатель насосов Реле скорости механическое Датчик скорости Конечный выключатель То же |
АК или МА РДВГ
УПТВ
1232 А- 1-01 РМВ-7011 УПДС ВК-200Б ВК-ЗООА |
1 1
1
2 2 1 2 2 |
Рама машины Станция управления приводом тормоза
То же
>> Лебедка То же Аккумулятор давления Указатель глубины |
Пульт управления обеспечивает: управление разгоном и замедлением электрического привода (при электродвигателе с фазным ротором, оборудованным: жидкостным роторным реостатом); управление рабочим и предохранительным тормозами; визуальный контроль за работой машины с помощью измерительных приборов и др. Пульт управления не имеет механической связи с лебедкой и поэтому может быть установлен в любом удобном месте. Реле скорости РМВ-7011 и датчик скорости УПДС предназначены для предупреждения превышения скорости каната и контроля скорости при подходе вагонеток к приемно-отправительным площадкам.
При работе подземных лебедок на концевой откатке в наклонных выработках применяют различную аппаратуру сигнализации во взрывобезопасном исполнении.
Для подачи звуковых сигналов в шахтной стволовой сигнализации применяют звонки ударные ЗУВ-1 и дребезжащие ЗДВ.
