09 Мультивибраторлар
$$$251
Мультивибратор сұлбасында C1конденсаторының атауы:
C) уақыт беруші
F) уақытты қоюшы элемент
G) заряд және разряд элементі бар тізбек
$$$252
Автотербелісті мультивибратор сұлбасында R1=2R2, мұндағы қуыстылық Q:
B) Q=T/tu =2
C) периода импульстік сигнал периодының оның ұзақтығына қатынасына тең шама
D) толықтыру коэффициенті деп аталатын кері шама, ол D (ағылшынша Duty cycle) әрпімен белгіленеді
$$$253
Күтуші мультивибратордың шығыс импульстерінің ұзақтығының анықталуы:
A) сұлбаның параметрлері
F) сұлба элементтері шамаларының мәні
G) қуыстылық
$$$254
Суретте көрсетілген сұлба:
B) автотербелісті мультивибратор
F) тікбұрышты қалыпқа жақын электрлік тербелістерді өндіретін электрондық құрылғы
G) көптеген гармоникаларды өндіретін құрылғы
$$$255

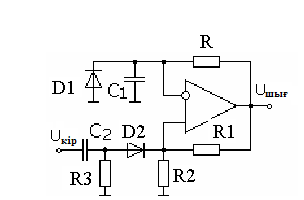

Суретте көрсетілген сұлба:
B) күтуші мультивибратор
F) тікбұрышты қалыпқа жақын электрлік тербелістерді өндіретін электрондық құрылғы
G) көптеген гармоникаларды өндіретін құрылғы
$$$256
Күтуші мультивибратор тепе-теңділігінің күйі:
A) мұның бірі орнықты, екіншісі орнықсыз
F) бастапқы орнықты күтуші режим
G) синусоидалды кернеудің сондай жиілікте тікбұрышты қалыптағы кернеудің (немесе токтың) импульсіне түрленуі
{Правильный ответ} = A, F, G
$$$257
Автотербелісті мультивибратор тепе-теңділігінің күйі:
C) мұнда екеуі де орнықсыз
F) берілген ұзақтығы және параметрлерді қайталау жиілігі бар
G) екі квазиорнықты тепе-теңділік күйі бар
{Правильный ответ} = C, F, G
$$$258
Операциялық күшейткіштегі мультивибратордың өндіретін сигналдары:
С)
F) тікбұрышты импульстер
G) квазитікбұрышты импульстер
{Правильный ответ} = C, F. G
$$$259
Мультивибратор оң полярлықта импульстерді өндіреді, шығыс импульстерінің полярлығын өзгерту үшін сұлбада жасалынатын қажеттілік:
C) диодты кері бағытта аудару
F) диод арқылы өтетін токтың бағытын ауыстыру
G) диодты тура немесе кері бағытта қосу қажет
$$$260
Мультивибратор сұлбасында C2 конденсаторының аталуы:
B) айырымды
F) импульсті іздей келе периодты ауыстырғыш
G) кернеуді сызықты жоғарылатқыш
$$$261
Мультивибратор сұлбасында R резисторының аталуы:
C) уақыт беруші
F) уақытты қоятын элемент
G) уақыт және период элементі бар тізбек
$$$262
Мультивибратор сұлбасында D1 диодының аталуы:
E) блоктаушы
F) шунттаушы
G) кілттік
$$$263
Мультивибратор сұлбасында D2 диодының аталуы:
D) алып тастаушы
F) шектегіш
H) керексіз параметрлерге қарсы тұруды орындағыш
$$$264
Диодты аударып қойғандағы мультивибратор жұмысының өзгерісі:
B) шығыс импульстерінің полярлығы өзгереді
F) оң импульстер теріске ауысады
H) теріс импульстер оңға ауысады
$$$265
Мультивибратор шығыс импульстері ұзақтығының тәуелділігі:
A) С1 конденсатор зарядының уақытынан
F) сыйымдылық элемент зарядының уақытынан
H) терістейтін кірістегі жинағыш элементтің уақытынан
$$$266
Мультивибратор шығыс импульстерінің қайталану периодының тәуелділігі:
B) жіберілетін импульстердің қайталану периодынан
F) жіберілетін импульстердің қайталану ұзақтығынан
H) жіберілетін импульстердің қайталану периодынан және жиілігінен
$$$267
Реттелетін ұзақтығы мен қуыстылығы бар импульстік сигналдарды қалыптастыруға арналған құрылғы:
A) таймер
B) біртактілі және көптактілі құрылғы
H) бұл құрылғының негізінде мультивибраторлар, бірвибраторлар және кернеу түрлендіргіштері тұрғызылады
$$$268
Күшейткіштердің белгілену реті бойынша жіктелуі:
A) күшейтілетін сигналдар тегі бойынша
B) күшейтілетін жиілік диапазоны бойынша
D) жүктеме түрі бойынша
$$$269
Талап етілген параметрлері бар тікбұрышты қалыптағы импульстерді қалыптастырудың электрондық түйіні:
A) мультивибратор
B) 100% екі каскадты резистивті күшейткіш
D) импульстер генераторы
$$$270
Импульстік сигналдардың сипатталуы:
A) импульстің ұзақтығы
B) құлаудың ұзақтығы
C) алдыңғы шептің ұзақтығы
