3.4 Проектирование полей севооборота

Запроектировала графическим способом три поля полевого севооборота и две полевые дороги: от точки 10 до линии 3-4 и вдоль линии 8-11.

Поля V и VI запроектировала в западной части участка (линиями, параллельными 3-4), граница восточной части поля VII (полевая дорога) параллельна длинной границе леса и пашни.

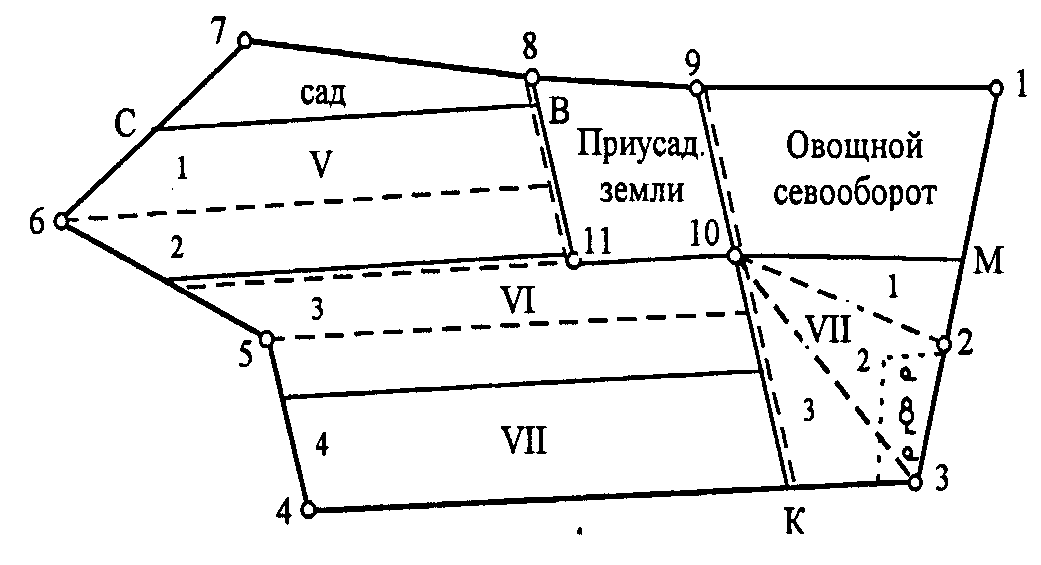

3.4.1 Составила схему в соответствии с рисунком 9

Рисунок 9

3.4.2 Определила проектные площади дорог:

— от точки 11 до сада: P₁ = 5 S_11-В; Р₁=5·950 м²

— от точки 10 до линии 3-4: P₂ = 5 S_10-K; Р₂=5·1210=6050 м²

Нанесла дороги на план землепользования.

3.4.3 Вычислила площадь чистой пашни, исключив из общей площади, вычисленной по координатам , площади: приусадебных земель, участка овощного севооборота, сада, леса и двух проектируемых дорог:

Р_паш = Р_юж – (Р_ус + Р_о.с. + Р_сад + Р_лес + Р_дор)

Р_паш=460,59-(49,36+52,0+32,4+13,1+0,46)=313,27

3.4.4 Вычислила площадь чистой пашни, приходящуюся на каждое поле севооборота:

Р_поля = Р_паш / 3

Р_поля=313,27/3=104,42 га

3.4.5 Запроектировала графическим способом восточную часть поля VII линией, исходящей из точки 10 и параллельной заданной границе леса и пашни в соответствии с рисунком 9.

Площадь этой части поля VII определила как площадь трёх треугольников с включением площади контура леса и дороги от точки 10 до линии 3-4 и с последующим включением площади леса и дороги из суммы площадей трёх треугольников:

Р_VII=Р_1 + Р_2 + Р_З − Р_лес − Р₂

Р_VII=12,47+26+24,57-13,1-0,61=49,33

3.4.6 Определила оставшуюся площадь пашни, предназначенную для западной части поля VII, полей VI и V:

Р = Р_паш – P_VII

Р= 313,27-49,33=263,94

3.4.7 На плане через точки 6, 11, 5 провела линии, параллельные линии З-4, в соответствии с рисунком 9. Площади образовавшихся четырёх опорных трапеций определила графическим способом и увязала с проектной площадью Р (таблица 4). Для измерения высот трапеций на плане построила линию от границы сада в направлении, перпендикулярном к линии 3-4.

Таблица 4 – Определение площади и увязка с проектной площадью

Трапеция	a ; b a + b	h h:2	Вычисленная площадь, га	Поправки, га	Увязанная площадь, га
1	а=930 b=1190 ∑=2120	h=578 h:2=289	61,32	0,0275	61,35
2	а=1200 b=1010 ∑=2210	h=390 h:2=195	43,1	0,0275	43,13
3	а=1490 b=1145 ∑=2635	h=680 h:2=340	89,49	0,0275	89,51
4	а=1170 b=1200 ∑=2370	h=590 h:2=295	69,92	0,0275	59,94
			Рвыч =263,83га	fp =0,11	P =263,94га
			P =263,94га fp доп = 0,04· =0,04· =0,65

3.4.8 Запроектировала графическим способом поля в такой последовательности: поле V, поле VI и западная часть поля VII, увеличивая или уменьшая площади опорных трапеций до проектных (таблица 5).

Таблица 5 – Проектирование трапециями способом приближений

Поле	Проектная площадь,	Площадь трапеции,	Трапецию № увеличить +,	Приближение
	га	№ …	уменьшить −	S1	h1	S2	h2
V	104,42	104,48	-0,06	-	-	-	-
VI	104,42	89,52	+14,9	14,78	128	14,9	129
VII	104,42	119,28	-14,86	-	-	-	-

Оставшаяся площадь западной части поля VII определяется графическим способом. Расхождение с проектной площадью не превысило 0,4 га.
