Содержание

ВВЕДЕНИЕ		4
1 ПОСТРОЕНИЕ ПЛАНВОЙ ОСНОВЫ		5
2 СПОСОБЫ ОПРЕДЕЛЕНИЯ ПЛОЩАДЕЙ		6
2.1 Определение площадей участков аналитическим способом		6
2.2 Определение площади участка графическим способом		7
3 ПРОЕКТИРОВАНИЕ УЧАСКОВ		7
3.1 Проектирование фермерского хозяйства		8
3.2 Проектирование овощного севооборота		9
3.3 Проектирование равновеликих полей овощного севооборота		11
3.4 Проектирование полей севооборота		13
4 ПОДГОТОВКА ГЕОДЕЗИЧЕСКИХ ДАННЫХ ДЛЯ ПЕРЕНЕСЕНИЯ ПРОЕКТНЫХ РЕШЕНИЙ В НАТУРУ		16
5 СОСТАВЛЕНИЕ МЕЖЕВОГО ПЛАНА		18
Список используемой литературы		26

ВВЕДЕНИЕ

Для проведения различных земельно-кадастровых мероприятий необходимо иметь информацию о размерах, форме, местоположении земельных участков и различных элементов организации территории. С этой целью составляют план землепользования, предназначенный для определения площадей и проектирования участков различными способами.

В соответствии с вариантом, на основе геодезических данных строят плановую основу, выполняют вычисление площадей различными способами, проектирование участков различными способами и подготавливают необходимые геодезические данные для перенесения проектных решений в натуру.

1 Построение плановой основы

На листе чертежной бумаги формата А3 построить сетку квадратов со сторонами 10 см. Точность построения сетки проверена измерителем по диагонали и сторонам квадратов (допустимое расхождение 0,2 мм).

По координатам нанесла вершины границ землепользования в М 1:10000. Пользуясь абрисами теодолитной съемки, нанесла контуры ситуации и горизонтали в соответствии с рисунком 1.

Вычертила:

— координатную сетку — зеленой тушью (толщина линии 0,1 мм) и подписать,

— границу землепользования - черной тушью (толщиной 0,2 мм);

— межевые знаки — кружками (диаметр не более 1,2 мм),

— условные знаки сельскохозяйственных угодий.

М 1:10 000

Рисунок 1

2 Способы определения площадей

2.1 Определение площадей участков аналитическим способом

2.1.1 По координатам вершин вычислила площади участков, используя формулу Гаусса-Крюгера:

Результаты сведены в таблицу 1.

Таблица 1 — Ведомость вычисления площадей

Верши- ны	Координаты		Разности координат		Произведения
ны	X	Y	Xi-1 - Xi+1	Yi+1 – Yi-1	Yi (Xi-1 - Xi+1)	Xi (Yi+1 – Yi-1)
8	2850,1	1800,9	-1006,7 1011,3	311 66666	-1812966,03 2340552,72	886381,1
9	2744,4	2314,4	1011,3	668,3	2340552,72	1834082,52
10	1838,8	2469,2	1006,7	-311	2485743,64	-571866,8
11	1737,7	2003,4	-1011,3	-668,3	-2026038,42	-1161304,91
			 = 0.0	 = 0.0	2Р=987291,91	2Р =987291,91
					Р=49,36	Р=49,36

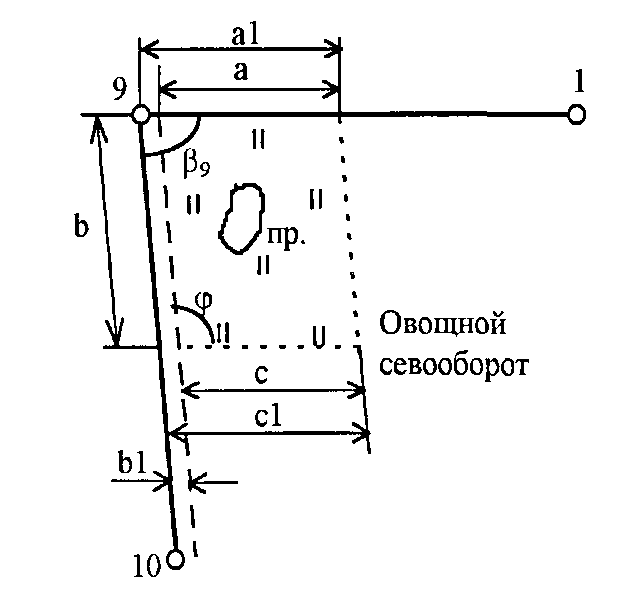

2.1.2 Используя абрис, по результатам измерений в натуре, вычислила площадь сенокоса с прудом и площадь проектируемой дороги в овощном севообороте.

Рисунок 2

Площадь сенокоса с прудом вычислила по формуле:

2Р=169,6·195,5·0,98694+195,5·146,5·1-169,6·146,50,16102=56631,49 м²

Р=28315,745 м²=2,8 га

Площадь проектируемой дороги вычислила по формуле:

Р_дор=918,7·5=4593,5 м²=0,46 га

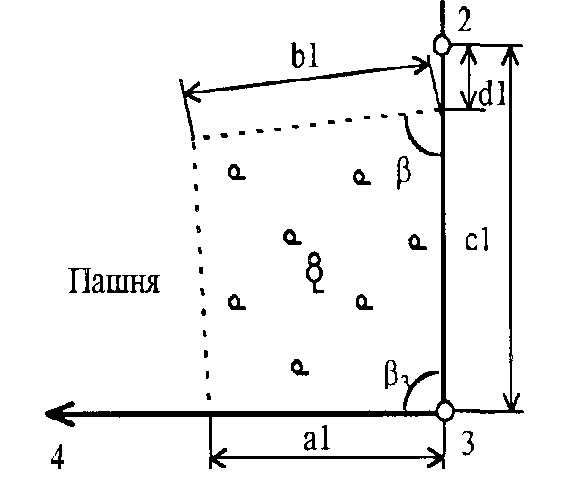

2.1.3 По результатам измерений в натуре и в соответствии с абрисом теодолитной съемки, вычислила площадь леса.

Рисунок 3

Площадь леса вычислить по формуле:

2Р_лес=113617,57+172348,21-24063,78=261901,99 м²

Р_лес=130950,99 м²

Р_лес=13,1 га
