1.5 Потери теплоты q3 от химической неполноты сгорания топлива

Потери теплоты q₃ (%) от химической неполноты сгорания топлива определяются содержанием в продуктах горения СО и принимаются в зависимости от вида топлива и типа топки (согласно таблицам 7,8), так как в нашем случае горит мазут сернистый, то потери теплоты от химической неполноты сгорания топлива будут ровны:

1.6 Потери теплоты q4 от механической неполноты сгорания топлива

Потери теплоты q₄ от механической неполноты сгорания топлива складываются из трех составляющих: потерь теплоты топлива со шлаком, потерь теплоты с провалом топлива под колосниковую решетку и потерь теплоты с частичками топлива, уносимыми уходящими газами, и также принимаются в зависимости от вида топлива и типа топки (согласно таблицам 7,8).

1.7 Потери теплоты q5в окружающую среду

Потери теплоты q₅ в окружающую среду зависят от размеров поверхности котлоагрегата, качества обмуровки и тепловой изоляции. В данном случае:

По полученным данным можно начертить схему рассчитанного теплового баланса:

q₁=81,31%

Q₃= кДж/кг

Q₄=0кДж/кг

Q₅= кДж/кг

q₂=7,656%

q₃=0,5%

q₄=0%

q₅=10,534%

Рисунок 1 – Схема теплового баланса

Q₁=33119,796 кДж/кг

Q₂= кДж/кг

1.8 Ответ на теоретический вопрос №1 - что называют вторичными энергоресурсами (ВЭР)? По каким признакам классифицируют ВЭР?

Вторичные энергетические ресурсы (ВЭР) — это энергия различных видов, покидающая технологический процесс или установку, использование которой не является обязательным для осуществления основного технологического процесса. Экономически она представляет собой побочную продукцию, которая при соответствующем уровне развития техники может быть частично или полностью использована для нужд новой технологии или энергоснабжения других агрегатов (процессов) на самом предприятии или за его пределами.

ВЭР делят:

1. Горючие ВЭР;

2. Тепловые ВЭР;

3. ВЭР избыточного давления;

1.Горючие вэр.

К горючим ВЭР относятся образующиеся в процессе производства основной продукции газообразные, твердые или жидкие отходы, которые обладают химической энергией и могут быть использованы в качестве топлива. Источником горючих ВЭР являются лесная и деревообрабатывающая промышленность, химическая промышленность, сельское и коммунальное хозяйство.

К горючим ВЭР относятся:

• древесные отходы;

• отходы гидролизного производства;

• отходы целлюлозно-бумажной промышленности;

• отходы от производства аммиака, капролактама;

• сельскохозяйственные отходы (солома и ботва растений);

• городской мусор.

В настоящее время большое внимание уделяется утилизации твердых древесных отходов, лигнина, отходов сельскохозяйственного производства и т.п. В лесной и деревообрабатывающей промышленности приблизительно половина заготавливаемой древесины идет в отходы. Одной из первостепенных задач является их утилизация путем сжигания с целью получения теплоты.

Древесные отходы делятся на несколько типов:

• лесосечные отходы (неодревесневшие молодые побеги, хвоя, листья);

• стволовая древесина, кора и древесная гниль.

Древесина по своему составу включает такие же компоненты, что и твердое топливо, за исключением серы. Особенностью древесных отходов некоторых производств является повышенная влажность. Отходы лесозаготовительных предприятий имеют влажность 45—55%. При этом влажность коры достигает 80 %. Отходы деревообрабатывающего и мебельного производства имеют влажность 10-20 %. Древесина имеет большой выход летучих веществ, что благоприятствует, несмотря на повышенную влажность, устойчивому процессу горения.

Гранулометрический состав определяют просеиванием через сито.

Способы сжигания древесных отходов зависят от гранулометрического состава и влажности. Древесную пыль без включения абразивных частиц сжигают факельно-вихревым способом, при наличии абразивных частиц - в циклонных топках. Более крупные отходы эффективно сжигать в слоевых топках с «кипящим» или плотным слоем. Первичная переработка местных древесных отходов может включать изготовление брикетов, что позволяет сжигать их в топках с плотным слоем. Процесс сжигания древесных отходов (рис. 4.1) включает предварительную сортировку и сушку. Сжигание проводится в топке с «кипящим» слоем с частичной рециркуляцией дымовых газов. Это обеспечивает полное сгорание топлива, выносимого с отходящими газами. Сжигание производится с целью получения теплоты и передачи ее энергоносителю - пару или горячей воде, которые могут непосредственно направляться потребителю. Теплота может также преобразовываться в электричество с помощью паровой или газовой турбины.

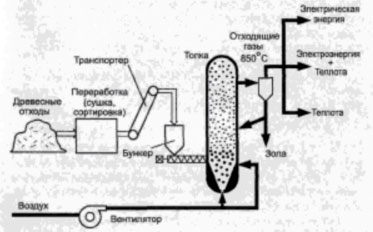

Рис. 2. Схема использования древесных отходов для получения энергии.
