Зубчатые передачи Зубчатые передачи получили наибольшее распространение в машиностроении благодаря следующим достоинствам:

а) практически неограниченной передаваемой мощности,

б) малым габаритам и весу,

в) стабильному передаточному отношению,

г) высокому КПД, который составляет в среднем 0,97 - 0,98.

Недостатком зубчатых передач является шум в работе на высоких скоростях, который однако может быть снижен при применении зубьев соответствующей геометрической формы и улучшении качества обработки профилей зубьев.

При высоких угловых скоростях вращения рекомендуется применять косозубые шестерни, в которых зубья входят о зацепление плавно,  что и обеспечивает относительно бесшумную ра­боту. Недостатком косозубых шестерен является наличие осевых усилий,  которые дополнительно нагружают подшипники. Этот недостаток можно устранить, применив сдвоенные шестерни с равнонаправленными спиралями зубьев или шевронные шестерни. По­следние, ввиду высокой стоимости и трудности изготовления применяются сравнительно редко - обычно лишь для уникальных передач большой мощности. При малых угловых скоростях враще­ния применяются конические прямозубые шестерни, а при больших - шестерни с круговым зубом,  которые в настоящее время заменили конические косозубые шестерни, применяемые ранее. Конические гипоидные шестерни тоже имеют круговой зуб, однако оси колес в них смещены,  что создает особенно плавную и бес­шумную работу. Передаточное отнесение в зубчатых парах колеблется в широких пределах, однако обычно оно равно 3 - 5.

Вопрос 12

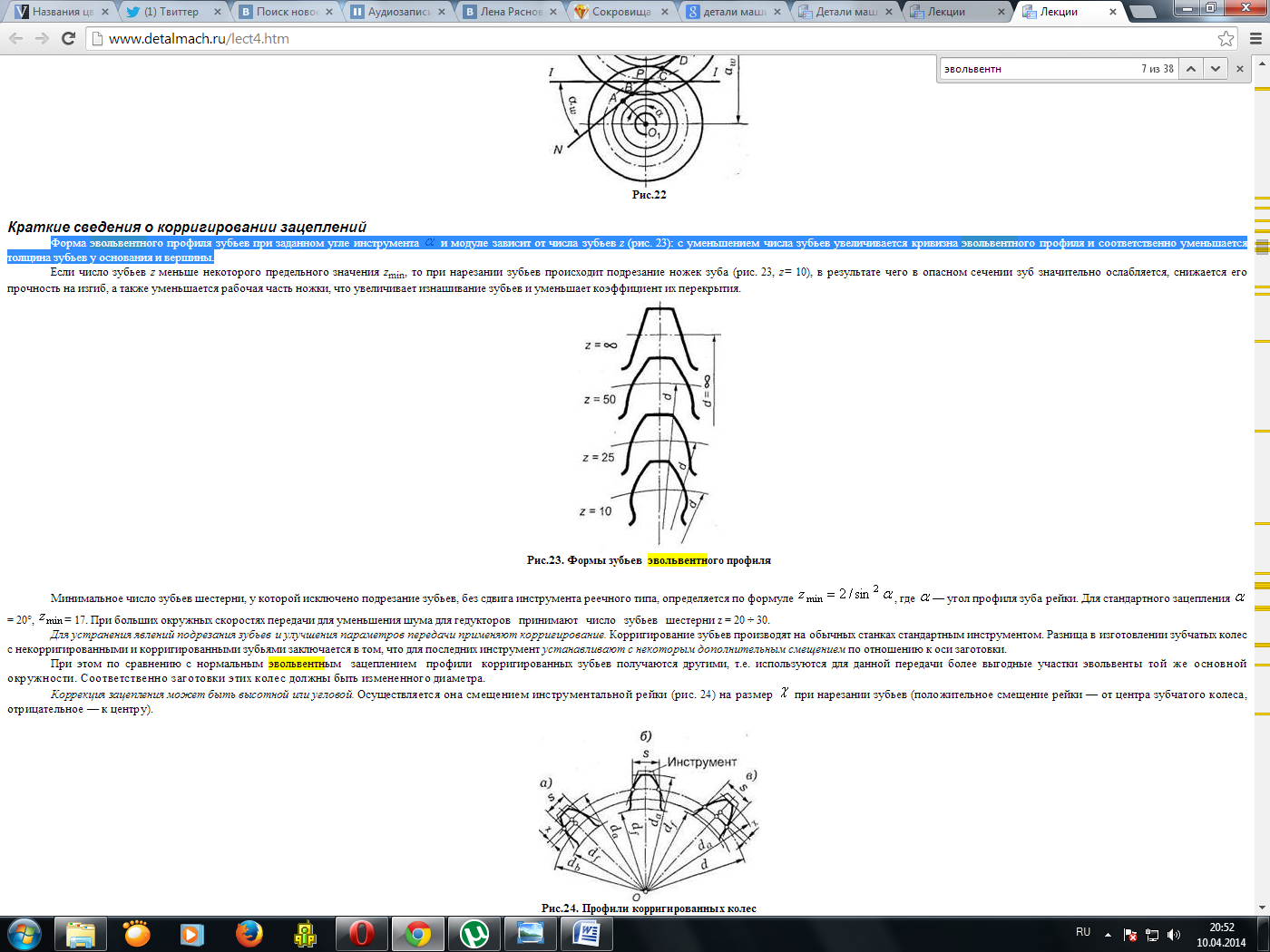

http://www.detalmach.ru/lect4.htm Вот по этой ссылочке все найдешь)))

file:///C:/Users/%D0%90%D0%BB%D1%91%D0%BD%D1%83%D1%88%D0%BA%D0%B0/AppData/Local/Temp/HamsterArc%7Bd4a1799e-e240-4109-8afd-1b1662407bff%7D/referat.html

тут тоже есть немного)

Вопрос 13

Преимущественное распространение получили передачи с зубьями эвольвентного профиля, которые изготавливаются массовым методом обкатки на зубофрезерных или зубодолбежных станках. Достоинство эвольвентного зацепления состоит в том, что оно мало чувствительно к колебанию межцентрового расстояния.

В эвольвентном зацеплении линия зацепления - прямая, нормальная к профилю зубьев в полюсе зацепления и касательная к основным окружностям.

Эвольвентное зацепление предложено Эйлером более 200 лет назад. Это зацепление по сравнению с другими имеет следующие преимущества: при изменении межосевого расстояния не нарушается правильность их зацепления (не изменяется передаточное число); это зацепление может быть использовано и в сменных колесах.

Форма эвольвентного профиля зубьев при заданном угле инстру­мента   и модуле зависит от числа зубьев z : с уменьшением чис­ла зубьев увеличивается кривизна эвольвентного профиля и соответствен­но уменьшается толщина зубьев у основания и вершины.

Геометрические соотношения размеров прямозубой цилиндрической передачи с эвольвентным профилем зуба. Определим геометрические пара­метры прямозубой цилиндрической передачи в зависимости от модуля и числа зубьев(т и z).

Диаметр вершин зубьев   ;

диаметр впадин  .

Из равенства   делительный диаметр:

 или   где .

Согласно стандарту высота головки зуба  ; высота ножки зуба  ; высота зуба  . Отсюда диаметр вершин зубьев  ; диаметр впадин  .

Разница в высоте ножки одного колеса и высоте головки другого обра­зует радиальный зазор

Геометрические параметры цилиндрической косозубой и шевронной передач с эвольвентным профилем зуба рассчитают по формулам, приве­денным в табл. 15. По торцовому модулю т_t  рассчитывают делительные (начальные) диаметры, а до т_п — все остальные размеры зубчатых колес.

Основной недостаток зубчатых передач с эвольвентным профилем (цилиндрических, конических, планетарных, волновых) – высокие контактные напряжения в зубьях. Они велики потому, что контактируют два зуба с выпуклыми профилями. При этом площадка контакта очень мала, а контактные напряжения соответственно высоки. Это обстоятельство сильно ограничивает "несущую способность" передач, т.е. не позволяет передавать большие вращающие моменты.

В зацеп­лении Новикова контакт зубьев теоретически осуществляется в точке, в эвольвентном зацеплении соприкосновение зубьев происходит по линии. Однако при одинаковых габаритных размерах передачи соприкосновение зубьев в зацеплении Новикова значительно лучше, чем соприкосновение в эвольвентном зацеплении.

К сожалению, при этом приходится пожертвовать основным достоинством эвольвентных зацеплений – качением профилей зубьев друг по другу и соответственно получить высокое трение  в  зубьях. Однако для тихоходных машин это не так важно.

Рабочие боковые поверхности зубьев представляют собой круговинтовые поверхности, поэтому передачи можно называть круговинтовыми. В дальнейшем был разработан вариант передачи с двумя линиями зацепления.

 В ней зубья каждого колеса имеют вогнутые ножки и выпуклые головки. Передачи с двумя линиями зацепления обладают большей несущей способностью, менее чувствительны к смещению осей, работают с меньшим шумом и более технологичны. Эти передачи успешно применяются при малых числах зубьев ( ) и дают достаточную жёсткость шестерён при их большой относительной ширине.

Зацепления Новикова в редукторах применяют вместо перехода на колёса с твёрдыми поверхностями.

Передачи бывают однопарные,  применяемые в редукторах общего назначения и многопарные, получаемые за счёт увеличения осевого размера и применяемые в прокатных станах, редукторах турбин и т.п.



Достоинства и недостатки передач с зацеплением Новикова. Высо­кая нагрузочная способность является основным достоинством передач с зацеплением Новикова. При твердости рабочих поверхностей до НВ 350 можно принимать допускаемую нагрузку примерно в 2,5 раза больше до­пускаемой нагрузки для эвольвентных прямозубых передач тех же основ­ных размеров, выполненных из тех же материалов, с той же термической обработкой (сравнение допускаемых нагрузок произведено при коэффици­енте нагрузки К= 1).

Благодаря большей нагрузочной способности передачи с зацеплением Новикова более компактны, имеют почти в 2 раза меньшие габариты по сравнению с передачами с эвольвентным зацеплением при одинаковой пе­редаваемой мощности.

Передачи с зацеплением Новикова допускают большее передаточное число, а вследствие хорошо удерживающейся масляной пленки между со­прикасающимися зубьями уменьшается изнашивание зубьев, повышается КПД передачи.

Потери на трение в зацеплении Новикова примерно в 2 раза меньше, чем потери в эвольвентном зацеплении. Шум во время их работы значи­тельно ниже.

Недостатками являются:

- большая (чем в эвольвентных зацеплениях) чувствительность к изме­нению межосевого расстояния;

- с увеличением нагрузки в зацеплении возрастает осевая составляю­щая, что,  в свою очередь, усложняет конструкцию применяемых подшипниковых узлов;

- при ухудшении контакта (например, в случае перекоса валов и изме­нения межосевого расстояния) вся нагрузка, действующая на зубья, может сосредоточиться на небольшом участке длины зубьев, в ре­зультате чего зубья могут оказаться сильно перегруженными;

- необходимость иметь две специальные фрезы для нарезания зубьев (для шестерни и колеса).

Для зацепления Новикова коэффициент К_а = 33,6 МПа^1/3, а при расчете эвольвентной передачи К_а = 49,5...43 МПа^1/3. Это объясняется тем, что не­сущая способность зубьев с зацеплением Новикова в 1,75-2 раза больше по сравнению сэвольвентными передачами.

Ширина колеса не влияет на прочность зубьев на излом при зацепле­нии Новикова. В передачах с зацеплением Новикова нагрузка, распреде­ленная на площадке контакта, приложена не по всей длине зуба, как это имеет место вэвольвентном зацеплении, а лишь на сравнительно неболь­шом его участке. При этом значительная часть зуба практически ее не вос­принимает. Следовательно, изменение ширины венца колеса b при неиз­менном угле наклона зуба в отличие отэвольвентных колес практически не сказывается на прочности зубьев на излом.
