Классификация методов и сооружений для биологической (вторичной) очистки сточных вод
Методы и сооружения |
|||
Для моделирования процессов самоочищения в почве |
Для моделирования процессов самоочищения в поверхностных водоемах |
||
Естественные |
Искусственные |
Естественные |
Искусственные |
Поля орошения, фильтрации, площадки подземной фильтрации, фильтрующие колодцы, траншеи |
Биологические, песчано-гравий-ные фильтры, траншеи с искусственным фильтрующим слоем |
Природные водоемы |
Аэротенки; биологические пруды; малогабаритные установки на полное окисление и их прототипы аэротенки-осветлители колонного типа; симбиотенки и т. п. |
Биологические фильтры (рис. 5) являются сооружениями, в которых процесс биологической очистки сточных вод протекает в искусственно созданных условиях.

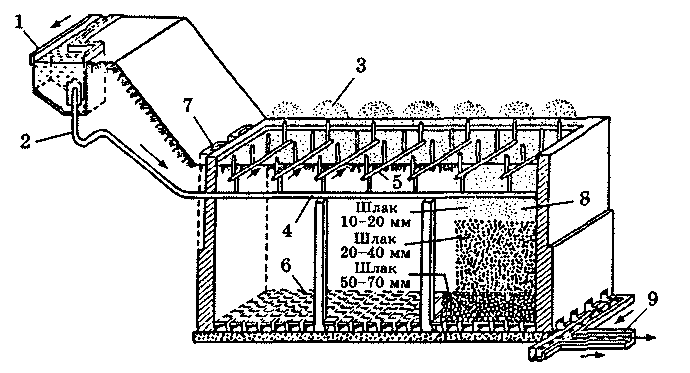

Рис. 5. Биологический фильтр:
1 - дозирующий бак; 2 - сифон; 3 - спринклеры; 4 - магистральная труба; 5 - распределительные трубы; 6 - дренаж из плиток; 7 - каналы для поступления воздуха в дренаж; 8 - загрузка фильтра ', 9 - канал для отведения очищенной воды
Обезвреживание осадка бытовых сточных вод. Во время работы очистных канализационных станций осадок образуется в значительных количествах. Классификация методов обезвреживания осадка сточных вод
|
Методы обезвреживания |
|
|
Уплотнение |
Стабилизация |
Обезвоживание (дегидратация) |
|
Механическое |
Термическое |
||
Уплотнители |
Метантенки Двухъярусные отстойники Септики |
Центрифугирование Фильтрпрессование Вакуум-фильтрация Наземные и подземные иловые площадки |
Термическое высушивание Компостирование Сжигание |
Рис. 6. Схема очистки сточных вод с земледельческими полями орошения:
I - канализационный коллектор; 2 - канализационный колодец; 3 - решетка; 4 - приспособление для измельчения; 5 - вывоз отходов в места общего обезвреживания (усовершенствованные полигоны); 6 - песколовка; 7 - площадка для песка; 8 - отстойник; 9 - метантенк; 10 - площадки для ила;
II - распределительный колодец; 12 - карты земледельческих полей орошения; 13 - фильтрующий слой; 14 - грунтовые воды

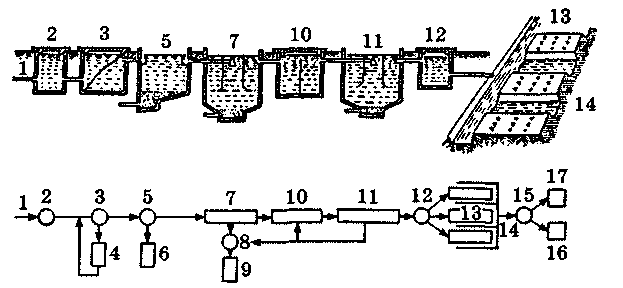

Рис. 7. Схема третичной очистки сточных вод с использованием больших полей орошения: 1 - канализационный коллектор; 2 - канализационный колодец; 3 - решетка; 4 - устройство для измельчения; 5 - песколовка; б - площадка для песка; 7 - отстойник; 8 - метантенк; 9 - площадки для ила; 10 - аэротенк; 11 - вторичный отстойник; 12 - распределительный колодец; 13 - карты полей орошения; 14 - дренаж; 15 - биологический пруд; 16 - выпуск в водоем; 17 - использование воды для технических нужд
Нормативные правовые документы, регламентирующие охрану водных объектов, используемых в целях питьевого и хозяйственно-бытового водоснабжения, купания, занятий спортом, отдыха и в лечебных целях, водных объектов, расположенных в черте городских и сельских поселений.
Водный кодекс Российской Федерации |
от 03.06.2006 № 74-ФЗ |
Санитарные правила и нормативы «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» |
СанПиН 2.1.4.1074-01 |
«Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества» |
Изм. №2 к СанПиН 2.1.4.1074-01 |
«Гигиенические требования безопасности материалов, реагентов, оборудования, используемых для водоочистки и водоподготовки» |
Изм. № 3 в СанПиН 2.1.4.1074-01 |
Санитарные правила и нормативы «Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения» |
СанПиН 2.1.4.1110-02 |
Санитарные правила «Гигиенические требования к охране подземных вод от загрязнения» |
СП 2.1.5.1059-01 |
Санитарные правила и нормативы «Гигиенические требования к охране поверхностных вод» |
СанПиН 2.1.5.980-00 |
Санитарные правила и нормативы «Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» |
СанПиН 2.1.4.2496-09
|
Санитарные правила и нормативы «Питьевая вода. Гигиенические требования к качеству воды, расфасованной в емкости. Контроль качества» |
СанПиН 2.1.4.1116-02 |
Изменения № 1 к СанПиН 2.1.4.1116-02 нормативы «Питьевая вода. Гигиенические требования к качеству воды, расфасованной в емкости. Контроль качества» |
от 10.01.2002 № 7-ФЗ |
Изменения № 2 к СанПиН 2.1.4.1116-02 нормативы «Питьевая вода. Гигиенические требования к качеству воды, расфасованной в емкости. Контроль качества». |
от 24.06.1998 № 89-ФЗ |
Санитарные правила «Гигиенические требования к охране подземных вод от загрязнения» |
от 19.03.1997 № 60-ФЗ |
Строительные нормы и правила «Наружные сети и сооружения водоснабжения и канализации» |
от 25.10.2001 № 136-ФЗ |
«Инструкция по контролю за обеззараживанием хозяйственно-питьевой воды и за дезинфекцией водопроводных сооружений хлором при центральном и местном водоснабжении» |
ГН 2.2.5.1313-03 |
«Методические указания по санитарному контролю и технической эксплуатации водопроводов с подземными источниками водоснабжения» |
СанПиН 2.1.6.1032-01 |
Методические указания «Гигиеническая оценка материалов, реагентов, оборудования, технологий, используемых в системах водоснабжения» |
СанПиН 2.1.7.1287-03 |
«Гигиенические требования к обеспечению безопасности систем горячего водоснабжения» |
ГН 2.1.6.1338-03 |
«ПДК химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования» |
ГН 2.1.5.1315-03
|
«Источники централизованного хозяйственно-питьевого водоснабжения. Гигиенические, технические требования и правила выбора» |
ГОСТ 2761-84 |
