3. Теоретический материал.

Схема включения фар показана на рис.3.

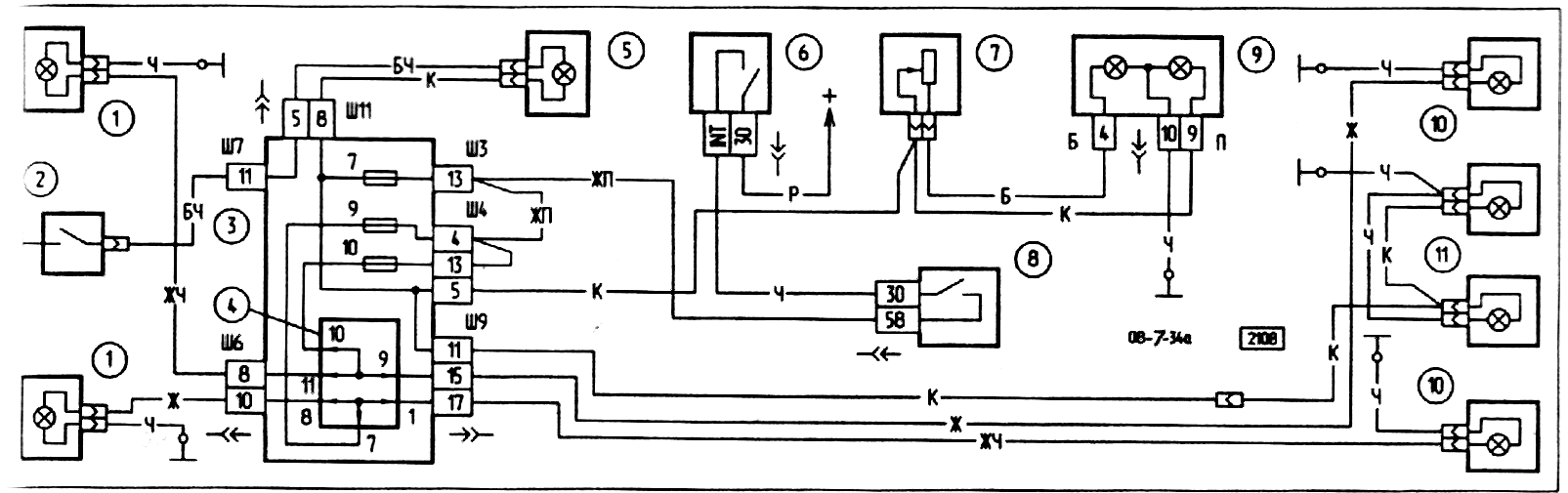

Р ис.1 Схема включения наружного освещения

1- лампы габаритного света в блок-фарах; 2- выключатель подкапотной лампы; 3- монтажный блок; 4- контактные перемычки на месте установки реле контроля ламп; 5- подкапотная лампа; 6- выключатель зажигания; 7- выключатель освещения приборов; 8- переключатель наружного освещения; 9- комбинация приборов с лампами освещения приборов и контрольной лампой наружного освещения; 10- лампы габаритного света в задних фонарях; 11- фонари освещения номерного знака.

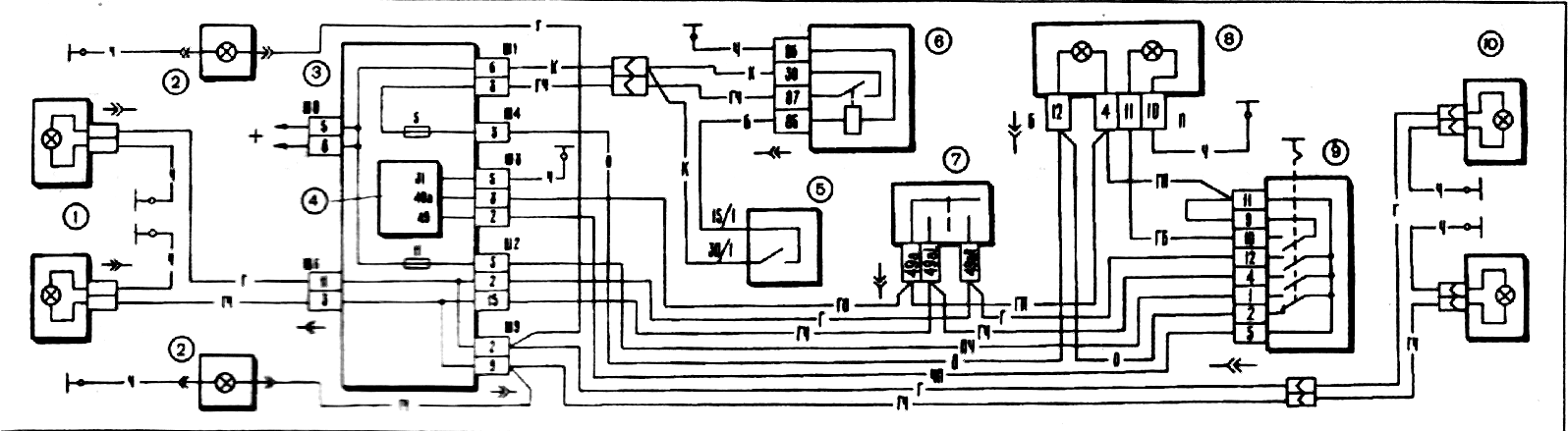

Р ис.2 Схема включения указателей поворота и аварийной сигнализации

1- лампы указателей поворота в блок-фарах; 2- боковые указатели поворота; 3- монтажный блок; 4- реле-прерыватель указателей поворота; 5- выключатель зажигания; 6- реле зажигания; 7- переключатель указателей поворота; 8- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; 9- выключатель аварийной сигнализации; 10- лампы указателей поворота в задних фонарях.

Ближний и дальний свет фар включается с помощью вспомогательных реле 3 и 4. Управляющее напряжение на обмотки реле подается от переключателя 9 света фар, если полностью нажата клавиша переключателя 8 наружного освещения. Независимо от положения клавиши переключателя можно кратковременно включить дальний свет фар, оттягивая на себя рычаг переключателя 9 света фар.

Указатели поворота правого и левого борта включаются переключателем 7.

В режиме аварийной сигнализации выключателем 9 включаются все указатели поворотов. Мигание ламп обеспечиваются реле прерывателем 4.

4. Порядок выполнения работы:

4.1. Собрать электрическую схему согласно рис. 3

4.2. Показать собранную схему преподавателю

4.3. Замерить потребляемый ток, напряжение и мощность. данные измерений занести в таблицу 1

№ п/п	Измеренные			Вычисленные
	I, А	U, В	P, Вт	I, А	U, В	P, Вт
1.

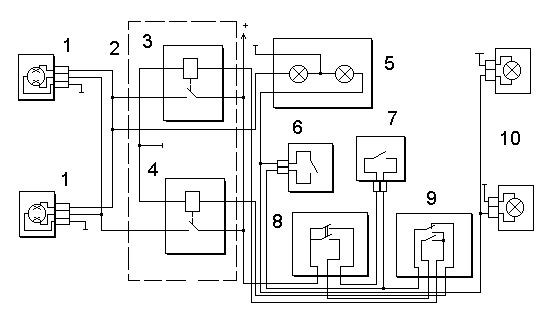

Р ис. 3 Схема включения фар

1- блок- фары; 2- монтажный блок; 3- реле включения дальнего света фар; 4- реле включения ближнего света фар; 5- комбинация приборов с контрольными лампами дальнего света фар и противотуманного света фар; 6- выключатель противотуманного света фар в задних фонарях; 7- выключатель наружного освещения; 8- выключатель зажигания; 9- переключатель света фар; 10- лампы противотуманного света в задних фонарях

4.4 Рассчитать потребляемый ток и мощность по формулам:

P = U*I

P = I² *R (Вт)

U = I*R

4.5. Составить схему из рис.3 имеющую два контура

4.6. Рассчитать по составленной схеме методом контурных токов все токи в ветвях.

4.7. Ответить на контрольные вопросы.

4.8. Составить отчет по требуемой форме.

5. Контрольные вопросы:

1. Как работает аварийная сигнализация и для чего она нужна?

2. Как регулируется свет фар?

3. Из каких элементов состоит гидрокорректор фар.

4. Для чего служит реле–прерыватель указателей поворота?
