Лабораторная работа № 4 «Испытание приборов батарейного зажигания»

1. Цель работы: Научиться проверять и настраивать систему зажигания автомобиля. Получить навыки пользоваться электроизмерительными приборами и умения собирать электрические схемы.

2. Приборы и принадлежности

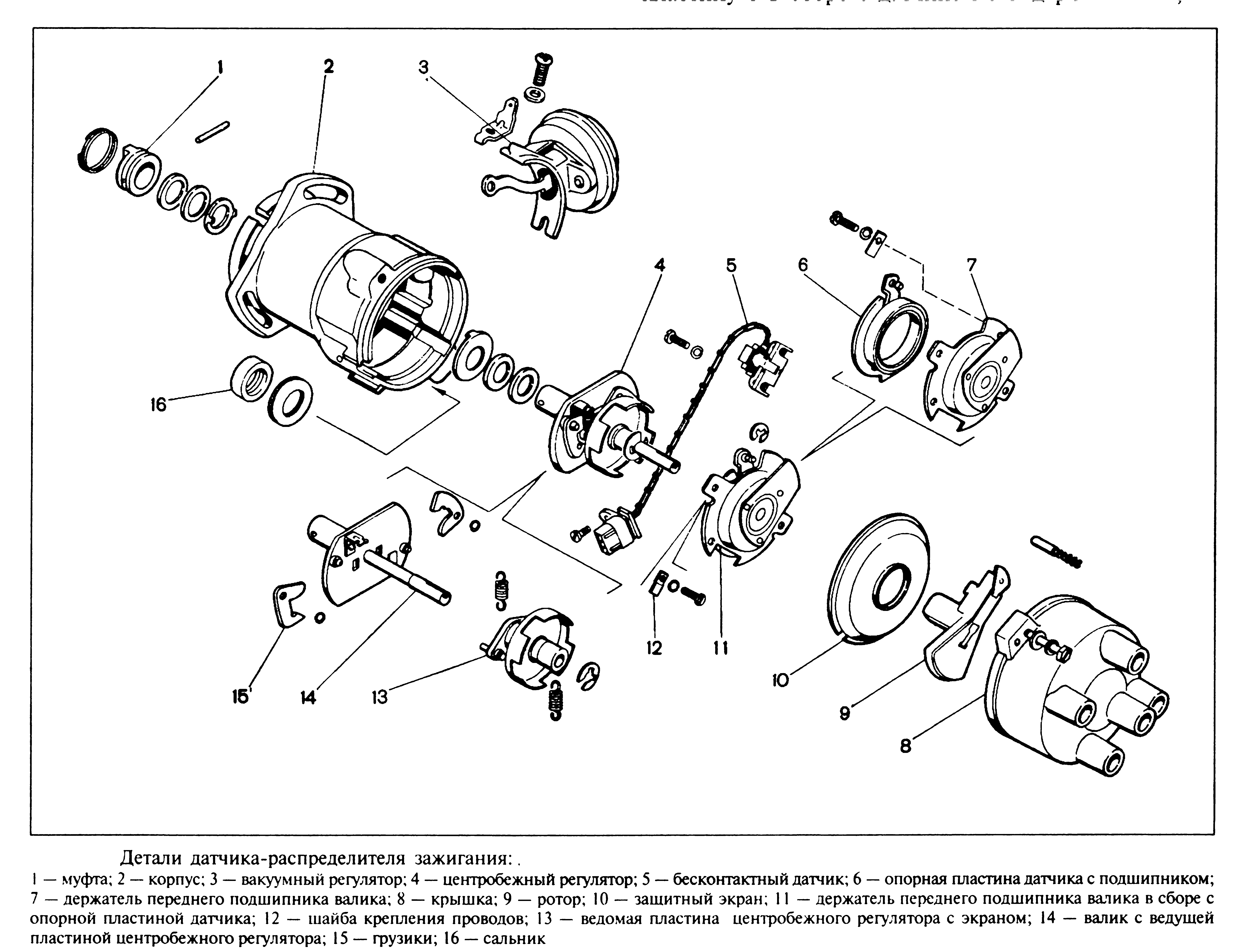

-датчик-распределитель зажигания типа 40.3706

-коммутатор типа 3620

-катушка зажигания 27.3705

-свечи зажигания А-17ДВ

-помехоподавительные наканечники типа 31.3707

-выключатель зажигания

-амперметр

-вольтметр с пределом шкалы 30 В

-реле зажигания

-соединительные провода

-стартер типа 29.3708

3. Теоретический материал

На автомобилях применяется бесконтактная система зажигания. Она состоит из датчика-распределителя зажигания, коммутатора, катушки зажигания, свечей зажигания, выключателя, реле зажигания и проводов высокого напряжения. Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе зажигания.

Установка момента зажигания. Угол опережения зажигания до ВМТ при частоте вращения коленчатого вала 750-800 мин^-1 составляет для двигателя ВАЗ21083 4±1 градус. Для проверки на автомобиле момента зажигания имеется шкала в люке картера сцепления и метка на маховике. Одно деление шкалы соответствует 1 град. поворота коленчатого вала. Проверить и установить момент зажигания можно с помощью стробоскопа.

4. Порядок выполнения работы:

4.1. Собрать электрическую схему согласно рис. 1

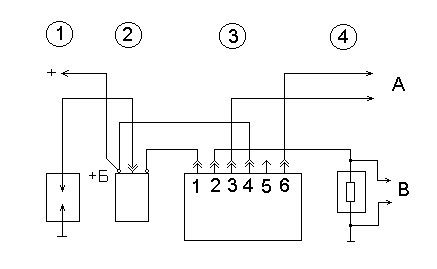

р ис.1 Схема для проверки коммутатора.1-разрядник; 2-катушка зажигания; 3-коммутатор; резистор 0,01 Ом±1%, >20 Вт.; А-к генератору прямоугольных импульсов; В-к осциллографу

4.2. Показать собранную схему преподавателю

4.3. Для проверки работоспособности коммутатора необходимо на клеммы 3 и 6 подать прямоугольные импульсы, имеющие импульсы датчика. Частота импульсов от 3,33 до 233 Гц. .,а скважность равна 3. Максимальное напряжение 10 В, а минимальное не более 0,4 В. У исправного коммутатора форма импульсов должна соответствовать осциллограмме 1. Для коммутаторов типа 3620.3734 при напряжении питания 13,5 ±0,5 В величина силы тока должна быть 7,5-8,5 А.

4.4. Если форма импульсов коммутатора искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не будет развивать номинальной мощности.

4.5. Ответить на контрольные вопросы.

4.6. Составить отчет по требуемой форме.

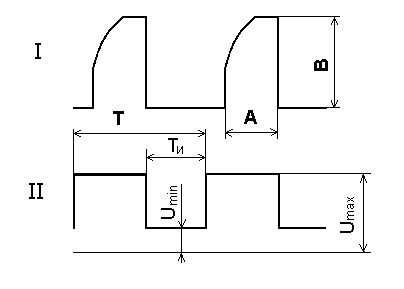

р ис. 2 Формы импульсов на экране осциллографа

1-импульсы коммутатора

11-импульсы генератора.

5. Контрольные вопросы:

1. Для чего служит реле зажигания?

2. Как устанавливается момент зажигания?

3. Для чего служит катушка зажигания?

4. Из чего состоит система зажигания?

Лабораторная работа № 5. «Изучение принципа работы осветительных приборов и световой сигнализации»

1. Цель работы: Научиться проверять и настраивать работу приборов основного освещения. Получить навыки пользоваться электроизмерительными приборами и умения собирать электрические схемы.

2. Приборы и принадлежности:

-основная фара 2108

-задний фонарь 2108

-реле защиты

-амперметр 30 А

-вольтметр 30 В

-соединительные провода

-источник питания 12 В
