3. Теоретический материал.

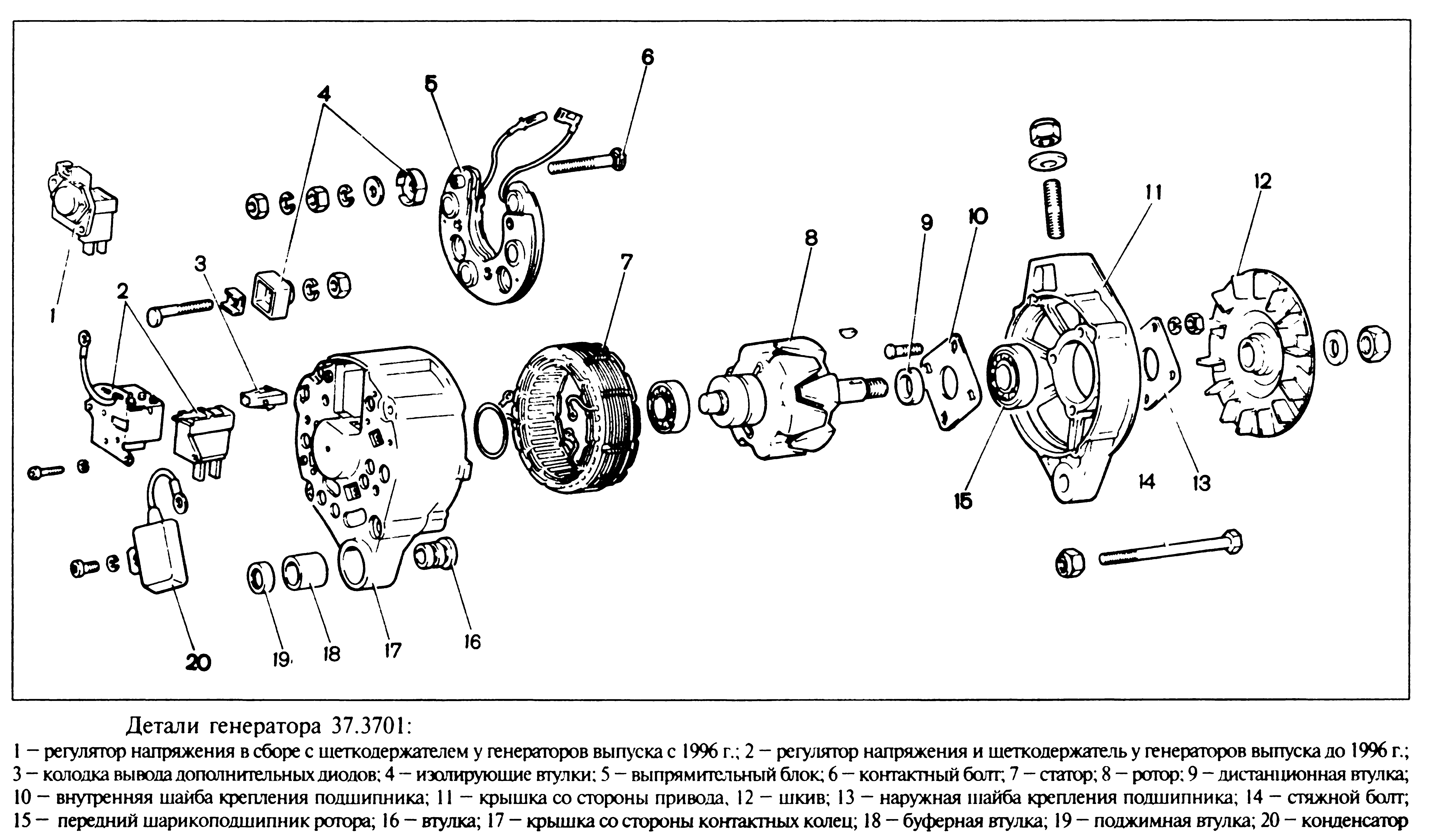

На автомобилях устанавливается генератор типа 37.3701-переменного тока, трехфазный правого вращения, со встроенным выпрямительным блоком и электронным регулятором напряжения. Вал ротора приводится в действие двигателем и вращается в подшипниках, установленных в крышках генератора. Питание к обмотке ротора подводится через щетки и контактные кольца. Трехфазный переменный ток, индуктируемый в обмотке статора, преобразуется в постоянный ток выпрямительным блоком, прикрепленным к крышке генератора. Электронный регулятор объединен в один блок со щеткодержателем и крепится также к крышке.
Техническая характеристика генератора:
-максимальная сила тока отдачи (при 13 В и 5000 мин-1), А 55
-пределы регулируемого напряжения, В 14.1±0,5
-номинальное напряжение, В 12
-максимальная частота вращения ротора, мин-1 13000
-передаточное отношение двигатель –генератор 1:2,04
4. Порядок выполнения работы:

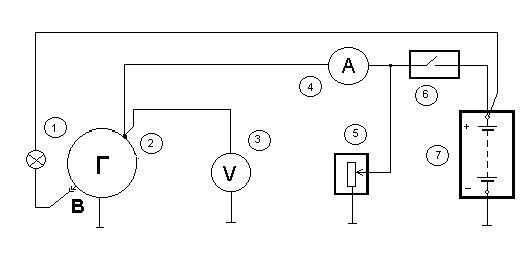

4.1. Собрать электрическую схему согласно рис.1
Рис.1 Схема для проверки генератора
4
.2.
Показать собранную схему преподавателю.
4.3. Включить электродвигатель стенда, реостатом установить напряжение на выходе генератора 13 В и довести частоту вращения ротора до 5000 мин-1. Дать генератору поработать на этом режиме не мене 10 мин.
4.4. Замерить силу тока отдачи, результат занести в табл.1
4.5. Замерить напряжение на выходе генератора при частоте вращения ротора 5000 мин-1. Для этого реостатом установить ток отдачи 15 А и замерить напряжение на выходе генератора, результаты измерений занести в табл.1
Р
ис.2

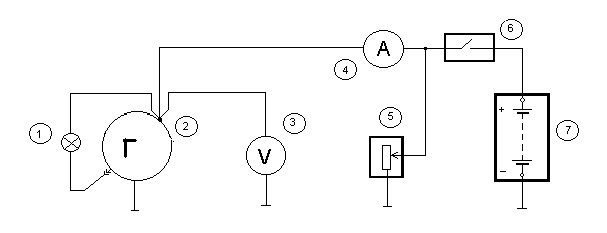

Схема для проверки генератора
осциллографом.
Таблица №1
№ п/п |
Частота вращения генератора N,мин-1 |
Ток отдачи генератора I, А |
Напряжение на выходе генератора, U, В |
Напряжение на реле регуляторе, U, В |
1. |
|
|
|
|
4.6. Для проверки генератора осциллографом соберите схему №2. Обмотка возбуждения будет питаться только от аккумуляторной батареи.
4.7. Включите электродвигатель стенда и доведите частоту вращения ротора до 1500-2000 мин-1.
4.8. Выключателем 6 отключите аккумуляторную батарею от клеммы 30 генератора и реостатом 4 установите ток отдачи 10 А.
4.9. Проверить по осциллографу напряжение на выводе 30 генератора.
Р
ис.3.

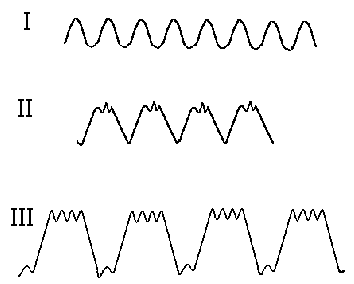

Формы кривых выпрямленного напряжения
генератора.
І –генератор исправлен; ІІ – вентиль пробит; ІІІ – обрыв в цепи вентиля
4.10. Для проверки реле-регулятора напряжения необходимо замерить напряжение между выводом 30 и массой генератора(при работе двигателя на средних оборотах и включенной нагрузке). Данные замеров занести в таблицу №1.
4.11. Для электрической схемы (рис.2) рассчитать все токи методом двух узлов.
4.12. Ответить на контрольные вопросы.
4.13. Осциллограммы зарисовать на миллиметровке.
4.14. Составить отчет по требуемой форме.
