Регистраторы видеографические (безбумажные)

Тип прибора

Технические характеристики

Вид

1

2

3

Измерители-регуляторы ИРТ

Микропроцессорный измеритель-регулятор технологический ИРТ 1730D

Предназначен для измерения и регулирования температуры и других неэлектрических величин (частоты, давления, уровня и т.д.), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.

- количество универсальных аналоговых входных каналов — 1

- количество уставок/реле — 2/2

- унифицированный токовый выходной сигнал 0...5, 0...20 или 4...20 мА

- интерфейсы — RS-232 или RS-485

Микропроцессорный измеритель-регулятор технологический  ИРТ 1730 У

Измерители–регуляторы технологические ИРТ 5920Н и ИРТ 5920НМ

- количество универсальных аналоговых входных каналов — 1

- количество уставок/реле — 3/3

- унифицированный токовый выходной сигнал

- два светодиодных индикатора, единичные светодиоды состояния реле

- интерфейсы — RS-232 и RS-485

Измерители–регуляторы технологические ИРТ 5930Н

- количество универсальных аналоговых входных каналов — 1

- количество уставок/реле — 3/3

- унифицированный токовый выходной сигнал

- два 4-разрядных светодиодных индикатора, единичные светодиоды состояния реле

- интерфейсы — RS-232 и RS-485

1

2

3

Измерители-регуляторы

ИРТ 1730НМ

Предназначены для измерения, регулирования и регистрации температуры, давления, влажности, расхода и любых других физических (неэлектрических) величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току.

- количество универсальных аналоговых входных каналов — 1

- количество дискретных входных каналов управления (220 В) — 3

- количество уставок — 4

- количество режимов работы уставок — 4

- количество реле — 2

- 1 унифицированный токовый выходной сигнал 0...5, 0...20 или 4...20 мА

- 4-разрядный светодиодный (СД) индикатор текущего значения измеряемой величины, два 4-разрядных СД-индикатора значений уставок, шкальный СД-индикатор положения измеряемой величины по отношению к уставкам

- интерфейсы — RS-232 и RS-485

Микропроцессорные измерители–регуляторы технологические ИРТ 5922

- количество универсальных аналоговых входных каналов — 1

- количество уставок/реле — 3/3

- унифицированный токовый выходной сигнал 0...5, 0...20 или 4...20 мА

- два 4-разрядных светодиодных индикатора, единичные светодиоды состояния реле

- интерфейсы — RS-232 или RS-485

Микропроцессорный измеритель–регулятор технологический ИРТ 5323Н

- количество универсальных аналоговых входных каналов – 2

- универсальный измерительный вход (термометры сопротивления (ТС), термопары (ТП), ток, напряжение)

- количество уставок/реле — 2/2

- светодиодный индикатор, единичные светодиоды состояния уставок

- интерфейс — RS-232С (только для настройки)

1

2

3

Термометры многоканальные ТМ 5122, ТМ 5122Ех, ТМ 5122Р, ТМ 5122А

Предназначены для измерения и регулирования температуры и других неэлектрических величин (частоты, давления, уровня и т.д.), преобразованных в электрические сигналы силы и напряжения постоянного тока.

- количество аналоговых входных каналов — 4

- универсальный измерительный вход (термометры сопротивления, термопары, ток, напряжение, сопротивление)

- количество уставок каждого входного канала — 2

- количество реле — 8 (свободная логика работы)

- два светодиодных индикатора, единичные светодиоды состояния реле и режимов работы

- интерфейсы — RS-232L и RS-485

Термометры многоканальные ТМ 5103, ТМ 5132

Предназначены для измерения и контроля температуры и других неэлектрических величин (частоты, давления, уровня и т.д.), преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.

- количество аналоговых входных каналов — 8 (ТМ 5103), 4 (ТМ 5132)

- универсальный измерительный вход (термометры сопротивления, термопары, ток, напряжение, сопротивление)

- количество уставок каждого входного канала — 2

- количество реле — 8

- два светодиодных индикатора, единичные светодиоды состояния реле и режимов работы

- интерфейсы — RS-232L и RS-485

Измерители-регуляторы ТРМ

Терморегулятор  ТРМ202

Применяется для измерения, регистрации или регулирования температуры, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

• два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности и др. Можно подключать два датчика разного типа

• два независимых канала регулирования измеряемых величин по двухпозиционному закону или аналоговому П-закону

• регулирование и одновременная регистрация измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства

• одноканальное трехпозиционное регулирование (с двумя разными уставками)

• вычисление и регулирование разности измеряемых величин

• встроенный интерфейс RS -485

1

2

3

Измеритель ТРМ200

Применяется для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред.

• два универсальных входа для подключения широкого спектра датчиков. Входы обеспечивают возможность подключения датчиков разных типов

• функции цифровой фильтрации и коррекции входного сигнала, а также масштабирования шкалы для аналогового входа

• вычисление разности измеряемых величин

• индикация текущих значений измеренных величин и их разности на двух встроенных 4-х разрядных светодиодных цифровых индикаторах

• встроенный интерфейс RS-485

Измеритель-регулятор одноканальный ТРМ201

Применяется для измерения, регистрации или регулирования температуры, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

• универсальный вход для подключения широкого спектра датчиков

• регулирование входной величины: - двухпозиционное регулирование;

- аналоговое П-регулирование.

• цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа

• регистрация измеренной величины при установке на выходе ЦАП 4...20 мА

• встроенный интерфейс RS -485

Измеритель-регулятор одноканальный ТРМ-1

Измеритель цифровой одноканальный ИДЦ1

• измерение температуры или других физических величин с помощью датчиков c унифицированным выходным сигналом тока или напряжения

• формирование сигнализации о выходе (или входе) измеряемого параметра в заданную пользователем зону

• функция «HOLD», предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее в памяти прибора

• 4-х разрядный цифровой индикатор

• масштабирование измеренного значение входного сигнала от 4 до 20 мА

1

2

3

Измеритель ПИД - регулятор одноканальный  ТРМ10

Предназначен для измерения температуры или другой физической величины, импульсного или аналогового управления нагрузкой по ПИД-закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.

• универсальный вход для подключения широкого спектра датчиков

• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»

• дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)

• возможность управления трехфазной нагрузкой

• выходной сигнал тока 4...20 мА для регистрации измеренной величины

Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами  ТРМ12

• универсальный вход для подключения широкого спектра датчиков

• управление электромеханическим приводом запорно-регулирующего или трехходового клапана (ПИ-регулирование)

• ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»

• встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.

ПИД-регулятор с универсальным входом и RS-485  ТРМ101

• универсальный вход для подключения широкого спектра датчиков

• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»

• дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2

• сигнализация о возникновении аварийной ситуации двух типов:

– о выходе регулируемой величины за заданные пределы

– об обрыве в цепи регулирования (LBA)

• регулирование мощности

• встроенный интерфейс RS-485

1

2

3

Универсальный ПИД-регулятор восьмиканальный  ТРМ148

• восемь универсальных входов для подключения широкого спектра датчиков

• до восьми встроенных выходных элементов различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:

– 2-х позиционными (ТЭНы, двигатели, устройства сигнализации);

– 3-х позиционными (задвижки, краны).

• задание графика коррекции уставки по измерениям другого входа или по времени

• режим ручного управления выходной мощностью

• встроенный интерфейс RS-485

Измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485  ТРМ212

• два универсальных входа для подключения широкого спектра датчиков

• возможность работы с датчиками, имеющими квадратичную характеристику

• вычисление разности, суммы, отношения и корня из разности двух измеряемых величин

• измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах без применения диф. манометра

• ПИД-регулирование измеренной или вычисленной величины с использованием:  – электропривода запорно-регулирующего или трехходового клапана;

– задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.

• график коррекции уставки регулятора по величине, измеренной на втором входе

• сигнализация об обрыве в цепи регулирования

• встроенный интерфейс RS-485

ПИД-регулятор с интерфейсом RS-485  ТРМ210

• универсальный вход для подключения широкого спектра датчиков

• ПИД-регулирование измеренной величины

• дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства

• сигнализация об аварийной ситуации двух типов:

– о выходе регулируемой величины за заданные пределы;

– об обрыве в цепи регулирования (LBA).

• регулирование мощности

• два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле

• встроенный интерфейс RS-485

1

2

3

Универсальный двухканальный программный ПИД-регулятор  ТРМ151

• два канала программного пошагового регулирования

• два встроенных универсальных входа и два выхода

• программное управление различными исполнительными механизмами:

– 2-х позиционными (ТЭНы, двигатели);

– 3-х позиционными (задвижки, краны);

– дополнительными устройствами (заслонки, жалюзи т.п.).

• режим ручного управления выходной мощностью регулятора

• широкие возможности конфигурирования с ЭВМ или с передней панели прибора

• встроенный интерфейс RS-485

Программный ПИД-регулятор  ТРМ251

• два универсальных входа (основной и резервный)

• функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного

• программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов

• три управляющих выхода:

– управление исполнительным механизмом

– сигнализация о выходе регулируемой величины за заданные пределы

– сигнализация о неисправности датчика или обрыве контура регулирования или регистрация (4...20 мА)

• сетевой интерфейс RS-485

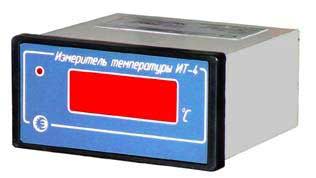

Измерители температуры ИТ–4

Предназначены для измерения и индикации температуры различных объектов и процессов.

– тип датчика, в зависимости от исполнения ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N), ТМК(Т), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТСМ (50М, 100М, гр.23 53М), ТСП (50П, 100П, гр.21 46П), унифицированный сигнал (0-5) мА, (4-20) мА, напряжение (0...10) В, (0...1) В, (0...100) мВ, (-50...50) мВ, (0...50) мВ.

– количество универсальных аналоговых входных каналов — 1;

– сигнализация о выходе измеряемой температуры за границы диапазона измерений; – связь с компьютером по интерфейсу RS-485, сохранение данных измерений и последующая распечатка на принтере.

1

2

3

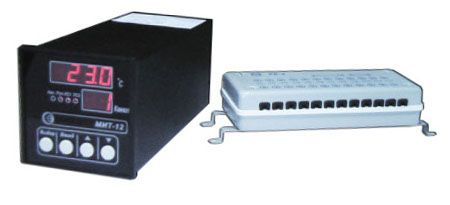

Многоканальные измерители температуры

МИТ-12 ТС

МИТ-12 ТП

Предназначены для измерений температуры при помощи термометров сопротивления (ТС) или преобразователей термоэлектрических (термопар, ТП) по 12-ти каналам, представления информации по каждому каналу на цифровом дисплее прибора и передачи измеренных значений на ЭВМ (интерфейс RS-232  или RS-485).

Регуляторы температуры РТМ-3

Предназначены для измерения, индикации и регулирования температуры различных объектов.

Тип датчика, в зависимости от исполнения: ТХА(K) - (-80...+999), ТХК(L) - (-80...+800), ТПП(S) - (0...999), ТПР(B) - (300...999), ТЖК(J) - (-80...+999),

ТСМ (50М, 100М) - (-80...+200), ТСП (50П, 100П)  унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В - (-80...+850).

Микропроцессорный модульный регулятор температуры РТ-4

Предназначены для регулирования температуры различных объектов и тепловых процессов при минимальных затратах на управление температурой.

Тип датчика, в зависимости от исполнения: ТХА(K) - (-80...+1300), ТХК(L) - (-80...+800), ТПП(S) - (0...1600), ТПР(B) - (300...1800), ТЖК(J) - (-80...+1200),

ТСМ (50М, 100М) - (-80...+200), ТСП (50П, 100П) унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В - (-80...+850).

Регулятор температуры РТ-5

Предназначен для измерения и регулирования температуры с функцией таймера, а также физических величин, первичные преобразователи которых имеют унифицированный выходной сигнал.

Микропроцессорный регулятор температуры РТ-6

Предназначен для измерения, индикации и регулирования температуры различных объектов и процессов с повышенной точностью (по ПИД закону).

Измерение и регулирование других физических величин (давления, влажности и т.п.) возможно в исполнениях приборы РТ-6-0-4 и РТ-6-1-4.

Микропроцессорный регулятор температуры РТ2М

Предназначен для измерения, индикации и регулирования температуры различных объектов и процессов.

Тип датчика, в зависимости от исполнения: ТХА(K) - (-80...+1300), ТХК(L) - (-80...+800), ТПП(S) - (0...1600), ТПР(B) - (300...1800), ТСМ (50М, 100М) - (-80...+200), ТСП (50П, 100П) унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В - (-80...+850).

1

2

3

Измеритель-регулятор температуры ИР

Предназначены для точного измерения, цифровой индикации и регулирования температуры и других физических величин (давление, скорость, уровень и пр.) по заданному программой закону.

Тип датчика, в зависимости от исполнения: ТХА(K) - (-80...+1300), ТХК(L) - (-80...+800), ТПП(S) - (0...1600), ТПР(B) - (300...1800), ТЖК(J) - (-80...+1200),

ТСМ (50М, 100М) - (-80...+200), ТСП (50П, 100П) унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В - (-80...+850).

Микропроцессорный регулятор температуры РТ-3

Предназначен для измерения и регулирования температуры и других физических величин, первичные преобразователи которых имеют унифицированный выходной сигнал.

Тип датчика, в зависимости от исполнения: ТХА(K) - (-80...+1300), ТХК(L) - (-80...+800), ТПП(S) - (0...1600), ТПР(B) - (300...1800), ТЖК(J) - (-80...+1200),

ТСМ (50М, 100М) - (-80...+200), ТСП (50П, 100П) унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В - (-80...+850).

Регуляторы температуры РТМ-4К

4-х канальный регулятор предназначен для измерения, индикации и регулирования температуры различных объектов. Тип датчика, в зависимости от исполнения: ТХА(K) - (-80...+999), ТХК(L) - (-80...+800), ТПП(S) - (0...999), ТПР(B) - (300...999), ТЖК(J) - (-80...+999),

ТСМ (50М, 100М) - (-80...+200), ТСП (50П, 100П) унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В - (-80...+850).

Многоканальный регистратор Метран-900

Предназначен для сбора, обработки и регистрации информации, поступающих от датчиков с выходным унифицированным сигналом, датчиков температуры.

12 универсальных каналов

Тип датчика, в зависимости от исполнения: ТПС (произвольная градуировка), ТЭП (ТХА, ТХК, ТВР, ТПР, ТПП), датчики с аналоговым выходом (0-5, 0-20, 4-20 мА)

Энергонезависимая память

Возможность вывода информации на печать

Встроенный интерфейс RS-232 или RS-485
